Устройство для чеканки кроны растений

Устройство для чеканки кроны растений

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскому хозяйству, в частности к устройствам для чеканки хлопчатника. Цель изобретения - повышение эффективности чеканки кроны растений. Устройство содержит металлический рукав 1, к которому шарнирно прикреплены две металлические стойки 2. Стойки 2 закреплены на поперечной металлической раме 3. На раме 3 посредством кронштейнов 4 и 5 смонтирован заземленный электрод 6 в виде двух изогнутых пластин, соединенных между собой с помощью шарнира 7. К внутренней поверхности электрода 6 прикреплены диэлектрические пластины 8 в виде треугольника с отверстиями, через которые пропущены стержневые металлические электроды 9. Последние подключены к положительному зажиму источника электроискровых разрядов, а электрод 6 - к отрицательному, который заземлен. При перемещении электродной системы вдоль кустов верхушечная часть главного стебля и моноподиальные ветви растений оказываются между заземленным электродом 6 и стержневым металлическим электродом 9, что приводит к искровому разряду и гибели молодых побегов. 4 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

„„ 1 ) „„1604246 (51)5 А 01 G 3/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АBTOPCHOMY СВИДЕТЕЛЬСТВУ

Юис 1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4333942/30-15 (22) 27.11.87 (46) 07.11.90. Бюл. № 41 (71) Ташкентский институт инженеров ирригации и механизации сельского хозяйства (72) А. Мухаммадиев, T. М. Байзаков, М. Холияров, Н. Г. Джабаров, Г. С. Ембулаев и Б. Вафокулов (53) 631.358.633.72 (088.8) (56) Авторское свидетельство СССР № 993847, кл. А 01 G 3/04, 1983. (54) УСТРОЙСТВО ДЛЯ ЧЕКАНКИ

КРОНЫ РАСТЕНИЙ (57) Изобретение относится к сельскому хозяйству, в частности к устройствам для чеканки хлопчатника. Цель изобретения— повышение эффективности чеканки кроны растений. Устройство содержит металлический рукав 1, к которому шарнирно прикреплены две металлические стойки 2. Стойки

2 закреплены на поперечной металлической раме 3. На раме 3 посредством кронштейнов 4 и 5 смонтирован заземленный электрод 6 в виде двух изогнутых пластин, соединенных между собой с помощью шарнира 7. К внутренней поверхности электрода 6 прикреплены диэлектрические пластины 8 в виде треугольника с отверстиями, через которые пропущены стержневые металлические электроды 9. Последние подключены к положительному зажиму источника электроискровых разрядов, а электрод 6 — к отрицательному, который заземлен. При перемещении электродной системы вдоль кустов верхушечная часть главного стебля и моноподиальные ветви растений оказываются между заземленным электродом 6 и стержневым металлическим электродом 9, что приводит к искровому разряду и гибели молодых побегов.

4 ил.

1604246

Формула изобретения

Изобретение относится к сельскому хозяйству, в частности к устройствам для чеканки хлопчатника.

Цель изобретения — повышение эффективности чеканки кроны растений.

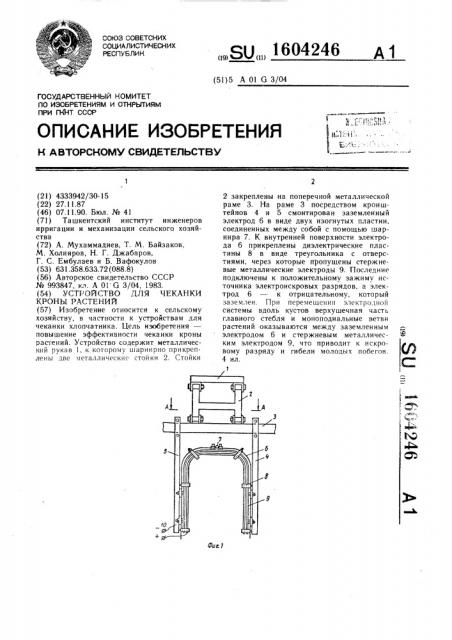

На фиг. 1 представлена электродная система устройства; на фиг. 2 — разрез

А-А на фиг. 2; на фиг. 3 — крепление устройства на сельскохозяйственную машину; на фиг. 4 — электрическая схема устройства.

Устройство содержит металлический рукав 1, к которому .шарнирно прикреплены две металлические стойки 2. Стойки 2 закреплены на поперечной металлической раме 3.

На раме 3 посредством кронштейнов 4 и 5 смонтирован заземленный электрод 6. Последний выполнен в виде двух изогнутых пластин, соединенных между собой с помощью шарнира 7. К внутренней поверхности электрода 6 прикреплены диэлектрические пластины 8, выполненные в виде треугольника с отверстиями, через которые пропущены стержневые металлические электроды 9. Электроды 9 подключены к положительному зажиму источника 10 электроискровых разрядов, а электрод 6 — к отрицательному, который заземлен.

В устройстве под свод каждого электрода 6 вмонтированы по шесть диэлектрических пластин 8 и по 2 — 4 стержневых металлических электрода 9. Устройство монтируется на тракторе 11, источником 10 электроискровых разрядов при этом может быть генератор 12, Устройство работает следующим образом.

Электродная система устанавливается на заданном уровне и перемещает по рядкам хлопчатника заземленные электроды 6 и электроды 9, подключенные к источнику электрического тока (положительному полюсу), скользят по верхушечной части главного стебля и моноподиальным ветвям растений. При этом последние, подлежащие чеканке, окажутся между электродами 6 и 9, что приведет к искровому разряду и гибели молодых побегов растения.

Устройство для чеканки кроны растений, содержащее дугообразный рабочий орган с установленными на изоляторах двумя электродами, выполненными в виде металлических стержней, подключенных к источнику электроискровых разрядов и установленных на мобильной раме, отличающееся тем, что, с целью повышения эффективности чеканки кроны растений, один электрод выполнен в виде двух изогнутых металлических пластин, соединенных между собой шарнирно, и подключен к заземленному проводнику источника электроискровых разрядов, а электроды в виде стержней установлены под дугообразным сводом другого электрода.

1604246

V21 F7

z

4 з

7

Составитель А. Мукаммадиев

Редактор Л. Гратилло Техред А. Кравчук Корректор С. Черни

Заказ 3404 Тираж 462 Гlодписное

BHHl! Г1И Государственного комитета по изобретениям и открытиям при ГКНТ СССР

1 13035, Москва, Ж вЂ” 35, Ра> шская наб., д. 4 5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101
