Дождевальный шлейф

Дождевальный шлейф

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскому хозяйству и может быть использовано в орошаемом земледелии при поливе дождеванием сельскохозяйственных культур. Целью изобретения является повышение надежности и снижение тягового сопротивления. Дождевальный шлейф состоит из трубопровода, дождевальных аппаратов 8 с опорными стойками 7 и водоприемных муфт 4 с лыжами 15. Трубопровод выполнен в виде секций гибких шлангов 1. Секции гибких шлангов 1 снабжены гибкими ленточными лафетами 10 и гибкими экранами 13. Концы гибких ленточных лафетов 10 и гибких экранов 13 закреплены на водоприемных муфтах 4 соответственно снизу и сверху секций гибких шлангов 1. Тяговые тросы 18 размещены в ленточных гибких лафетах 10. Опорные стойки 7 снабжены намоточными барабанами 9. При буксировке дождевального шлейфа гибкие ленточные лафеты 10 не касаются поверхности почвы, что снижает тяговое сопротивление. Установка гибких экранов 13 защищает секции гибких шлангов от воздействия солнечных лучей и осадков, что повышает долговечность дождевального шлейфа. 1 з.п. ф-лы. 5 ил.

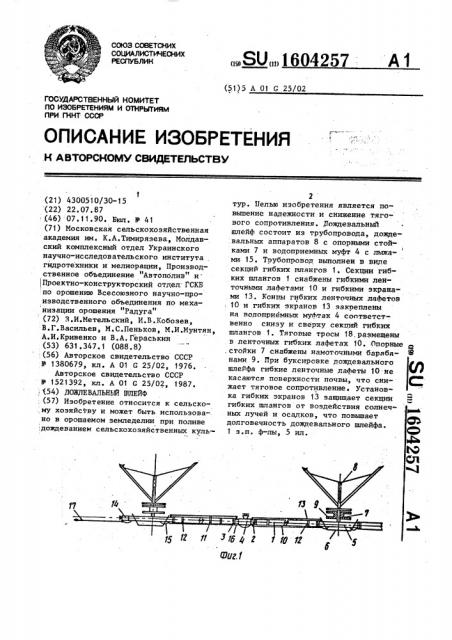

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

А1

„„SU „„1604257 (51) 5 А 01 G 25/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ .Н А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4300510/30-15 (22) 22.07 ° 87 (46) 07.11.90. Бюл. № 41 (71) Московская сельскохозяйственная академия им. К.А.Тимирязева, Молдавский комплексный отдел Украинского научно-исследовательского института гидротехники и мелиорации, Производственное объединение "Автопблив" и Проектно-конструкторский отдел: ГСКБ по орошению Всесоюзного научно-производственного объединения по механизации орошения "Радуга" (72) В.И.Метельский, И.В.Кобозев, В.Г.Васильев, М.С.Пеньков, М,И.Мунтян, А.И.Кривенко и В.А. Гераськин (53) 631.347.1 (088 ° 8) (56) Авторское свидетельство СССР № 1380679, кл. А 01 G 25/02, 1976.

Авторское свидетельство СССР № 1521392, кл. А 01 G 25/02, 1987. ,(54) ДОЖПЕВАЛЬНЬЙ ШЛЕЙФ

:(57) Изобретение относится к сельско,му хозяйству и может быть использовано в орошаемом земледелии при поливе

;дождеванием сельскохозяйственных куль2 тур. Целью изобретения является повышение надежности и снижение тягового сопротивления. Дождевальный шлейФ состоит из трубопровода, дожде.вальных аппаратов 8 с опорными стой( ками 7 и водоприемных муфт 4 с лыжами 15. Трубопровод выполнен в виде секций гибких шлангов 1. Секции гибких шлангов 1 снабжены гибкими ленточными лафетами 10 и гибкими экранами 13. Конпы гибких ленточных лафетов, 10 и гибких экранов 13 закреплены на водоприемных муфтах 4 соответственно снизу и сверху секций гибких шлангов t. Тяговые тросы 18.размещены в ленточных гибких лафетах 10. Опорные . стойки 7 снабжены намоточными бараба- Е нами 9. При буксировке дождевального шлейфа гибкие ленточные лафеты 10 не касаются поверхности почвы, что сни- С жает тяговое сопротивление. Установка гибких экранов 13 защищает секции Я гибких шлангов от воздействия солнечных лучей и осадков, что повышает долговечность дождевального шлейфа.

1 з.п. ф-лы, 5 ил. ь|

1604257

Изобретение относится к сельскому хозяйству и может быть использовано в орошаемом земледелии при поливе дождеванием сельскохозяйственных

: 5 культур.

Пелью изобретения является повыше" ние надежности и снижение тягового сопротивления.

На фиг. 1 представлена общая схема 10 дождевального шлейфа; на фиг. 2 крепление лафета и гибкого трубопро" вода; на фиг. 3 — то же, вид сверху; на Фиг. 4 — схема крепления экрана; на фиг. 5 - концевой отрезок лафета с серьгой, вид сверху.

Дождевальный шлейф, состоит иэ трубопровода, который выполнен в виде секций гибких шлангов 1. Секции гибких шлангов 1 присоединены к жестким, 20 патрубкам 2 с помощью хомутов 3. Патрубки 2 жестко прикреплены к водоприемным и водосбросным муфтам 4 и проходным трубам-5 стабилизатора 6, на котором установлена опорная стойка 7 25 дождевального аппарата 8, на которой коаксиально закреплены намоточные барабаны 9 для намотки .секции шлангов

1 гибких ленточных лафетов 10. На последнем выполнены крепежные элементы," и эластичные прижимы 12. На крепежны . элементах для предотвращения нагрева секции шланга 1 и воздей ствия на них солнечных лучей и осад ков с зазором установлены экраны 13, выполненные, например, из светоотра- жающей металлизированной полимерной пленки.

Жесткие элементы шлейфа, т.е. водо сбросныеУ водоприемные муфты 49 торцо- -: 40 вые клапаны 14 и концы труб 5 стабили заторов 6, установлены на лыжи 15 и соединены с отрезками ленточного лафета 10 через регулировочные винты 16.

ТоРцовые клапаны 14 присоединены к 45 жесткой трубе 5 стабилизатора 6 или концевой водоприемной муфте. На конце . лафет 10 снабжен петлей 17. Лафет 10 выполнен в виде тяговых тросов 18, запрессованных в полимерную ленту 19.

Гибкий экран 13 .выполнен съемньщ, а крепежные элементы 11 - в виде полурамы. При этом экран 13 зажат между двумя скобками 20. В петлю 17 вставлена жесткая серьга 21, ограничивающая сжатие и поломку ленты 19 и сбли- 55 жение тросов 18 при их натяжении..

Дождевальный шлейф работает следующим образом.

Вода подается в водоприемную муфту

4 и поступает по секциям гибких шлангов 1 к дождевальным аппаратам 8, распределяющим ее по площади, при этом эластичные прижимы 12 растягиваются. Секции шлангов 1 защищены от ультрафиолетовых лучей и осадков экраном 13. Между секциями гибких шлангов 1 и экраном 13 свободно проходит воздух, что предотвращает гниения и перегревы наружных слоев секций шлангов 1.

После прекращения полива остатки воды сбрасываются, например, через торцовые клапаны 14, при этом гибкие секции шлангов 1 прижимаются к лафету

10 эластичными прижимами 12. Для продолжения полива шлейф присоединяется петлей 17 к трактору-буксировщику и перемещается на другую позицию. При этом лафет 10 натягивается, поскольку последний расположен выше, чем нижние поверхности лыж 15 и стабилизатором б, то он практически не касается почвы, что резко снижает его износ и силу трения. При перемещении шлейфа его трубопровод, т.е. гибкие секции шлангов 1, не испытывает никаких нагрузок, поэтому не растягивается. Если под действием температуры окружающей среды секции гибких шлангов 1 удлиняются, то для предотвращения их заломов и сминания отпускаются винты 16. Кроме того, можно при этом отпустить хомуты

3 и переставить концы секций шлангов

:1 на патрубках 2, закрепив их. Для продления срока службы последнюю опе- рацию следует проводить периодически с их поворотом вокруг оси на угол

45-180

Для перебазирования шлейфа на другой участок или в место хранения, например, на зимний период или для создания удобств при обработке почвы снимается экран 13 и сворачивается в рулон, а секции шлангов 1 отсоединяются от патрубков и наматываются на барабан 9,. от винтов 16 отделяют отрезки лафета 10 и наматывают их на один из барабанов 9 или в катушку, затем буксируют в одно место.

Формула изобретения

1, Дождевальный шлейф, включающий трубопровод, выполненный в виде секций гибких шлангов с тяговыми тросами, дождевальные аппараты с опорными

5 стойками и водоприемные муфты, о т,л и ч а ю шийся тем, что, с це лью повышения надежности и снижения тягового сопротивления, секции гибких шлангов снабжены гибкими ленточными лафетами и гибкими экранами, при этом концы лафетов и экранов за78

12 7

20 71

1604257 6 креплены на водоприемных муфтах .соответственно снизу и сверху гибких шлангов, а тяговые тросы размещены в ленточных гибких лафетах.

2. Шлейф по п.1, о т л и ч а юшийся тем, что опорные стойки снабжены намоточными барабанами.
