Реферат



Изобретение относится к сельскому хозяйству, а именно к оборудованию для гидропоники. Цель изобретения - повышение надежности при одновременном снижении энергопотребления и упрощении конструкции. Устройство для гидропонного выращивания растений включает расположенную на основании 1 посредством оси 5 наклонную поворотную площадку 4. Площадка кинематически связана с приводом 3 вращения. На ней расположены кольцеобразный резервуар 10 для питательного раствора со средствами крепления растений. При вращении площадки с резервуаром питательный раствор, заполняющий его нижнюю часть, поочередно смачивает корни растений. Предусмотрен механизм аварийного возврата площадки в горизонтальное положение. 2 з.п. ф-лы, 5 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ÄÄSUÄÄ1 04266 (51) 5 А 01 G 31/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4489737/30-15 (22) 04.10.88 (46) 07.11.90. Бюп. Р 41 (71) Производственное энергетическое объединение "Харьковэнерго" и Харьковское специальное конструкторско-технологическое бюро "Иашприборпластик" (72) В.И.Якименко, А.В.Якименко, Н.Ф.лзюбенко и В.Е.Землицкий (53) 631,344 (088.8) (56) Авторское свидетельство СССР

Р 1519595, кл. А 01 G 31/02, 1988. (54) УСТРОЙСТВО ДЛЯ Г ЩРОПОННОГО ВЫРАЩИВАНИЯ РАСТЕНИЙ (57) Изобретение относится к сельскому хозяйству, а именно к оборудованию для гидропоники. Цель изобретения—

2 повышение надежности при одновременном снижении энергопотребления и упрощение конструкции. Устройство для гидропонного выращивания растений . включает расположенную на основании 1 посредством оси 5 наклонную поворотную площадку 4. Площадка кинематически связана с приводом 3 вращения. На ней расположены кольцеобразный резер-. вуар 10 для питательного раствора со средствами крепления растений. При вращении площадки с резервуаром питательный раствор, заполняющий его нижнюю часть, поочередно смачивает корни растений. Предусмотрен механизм аварийного возврата площадки в горизонтальное положение. 2 з.п.ф-лы, 5 ил.

1604266

Изобретение относится к сельскому хозяйству, в частности к устройствам для гидропоники.

Цель изобретения — повышение надежности и упрощение конструкции.

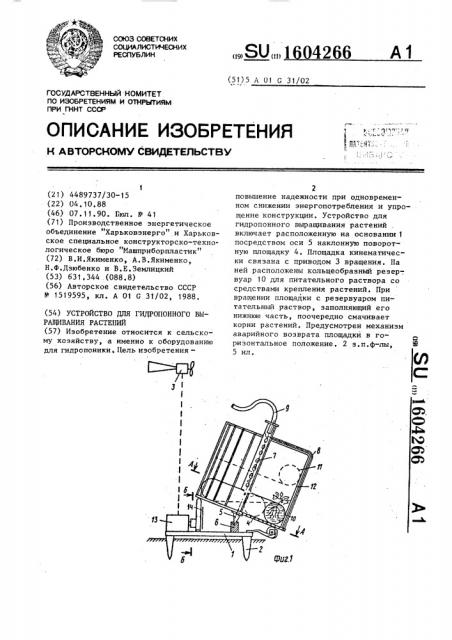

На фиг. 1 изображено устройство в рабочем состоянии; на фиг. 2 — разрез A-А на фиг. 1; на фиг. 3 — разрез Б-Б на фиг. 1; на фиг. 4 — устройство в статическом состоянии; на фиг, 5 — разрез В-В на фиг. 4.

На основании 1 в виде швеллернай подушки с грунтовыми якорями 2 уста- новлен вьцсодной вал привода 3 вращения наклонной поворотной .площадки 4, которая кинематически связана с приводом 3 вращения и установлена на основании 1 на перпендикулярной к ее плоскости оси 5. Ось 5 оконцована керном, опирающимся на подпятник 6, и снабжена отверстиями 7 для подачи под подкрытие 8 через шланг 9, тепло- ваго воздуха. Кольцеобразный резервуар 10 для питательного раствора раз-у5 мещен на поворотной площадке 4 и име ет средства для крепления растений.

Для улучшения использования площади устройства на поворотной площадке мо-. гут быть размещены дополнительные кольцеобразные резервуары 11, расположенные концентрически ипи в несколь; ко ярусов. Резервуары 10 и 11 могут представлять собой пленочные рукава, 1 автомобильные камеры, установленные в ложементе с крышкой, в которой ус- 35 тановлены средства для крепления растений. Также можно использовать изношенные автопокрьппки или расположенные по кругу пластиковые цветочные ящ ки. У покрышки при этом заклеен 40 боковой проем и вырезаны отверстия для растений. Покрытие 8 из пленки крепится на каркасе 12.

Привод 3 включает редуктор 13, выходной вал которого снабжен пружин- 45 ной муфтой с ведущими катками 14, на которых установлена площадка 4. С другой стороны площадка 4 опирается на опорные катки 15, закрепленные на плоских пружинах 16. 50

Привод 3 вращения может быть выполнен в виде ветряного двигателя и . сблокированного с ним резервного электродвигателя (не показан).

Резервуары 10 и 11 частично запал- 55 няют питательным раствором, высаживаются растения. При включении привода 3 выходной вал редуктора 13, вращаясь, взводит пружину пружинной муфты и начинает проворачивать муфту.

Благодаря вращению ведущих катков 14 во вращение приходит площадка 4 сначала от воздействия малого, затем среднего и потом большого катков. При. этом происходит наклон площадки 4, который целесообразно выбрать в южном направлении. Пружины 16 изгибаются и опорные катки 15 проседают. Раст- . вор перемещается в нижнюю часть резер« вуаров 10 и 11, смачивая корни закрепленных там растений. При .повороте . площадки 4 раствор остается на .месте, переливаясь по кольцеообразным резервуарам 10 и 11 и поочередно смачивая корни всех растений. При вращении площадки каждое растение вращается . вокруг своей оси, что обеспечивает равномерность освещения.

При отключении привода 3 (например отсутствует ветер, а электросеть обесточена) вращающий момент на выходном валу редуктора 13 исчезает и взведенная прижина муфты, выпрямляясь, возвращается в,исходное положение, благодаря чему происходит смена ведущих катков — с большего на средний, а затем — на малый. При этом пружины

16 возвращают площадку 4 в горизонтальное положение и раствор распределяется по всему резервуару, препятствуя подсыханию корней.

Формула изобретения

1. Устройства для гидропонного выращивания растений, включающее основание, кольцеообразный резервуар для питательного раствора со средствами крепления растений и привод вращения, о т л и ч а ю щ е е с я тем, что, с целью повьппения надежности йри одновременном снижении энергопотребления. и упрощения конструкции, устройство снабжено наклонной поворотной площадкой, которая установлена на основании на перпендикулярной к ее плоскости оси и кинематически связана с приводом вращения, при этом кольцеообразный резервуар размещен на поворотной площадке.

2. Устроиство по п.1, о т л и ч а ю щ е е с я тем, что на поворотной площадке концентрически размещены несколько дополнительных кольцеообразных резервуаров.

3. Устройство по .2, о т л ич а ю щ е е с я тем, что дополнитель ные кольцеообразные резервуары разi604266 6 мещены на поворотной площадке в несколько ярусов.
