Поилка для клетки лабораторных и пушных животных

Поилка для клетки лабораторных и пушных животных

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскому хозяйству. Цель изобретения - повышение надежности работы и удобство пользования поилкой. Поилка для клетки лабораторных и пушных животных содержит проволочную вставку 3, размещенную в патрубке 2 водопровода 1. Наружный конец вставки 3 прикреплен к стенке клетки 5, которая установлена с возможностью вертикального перемещения относительно патрубка 2. Находящиеся в клетке 5 животные, передвигаясь по ней, раскачивают ее. В результате прикрепленная своим наружным концом к стенке клетки 5 вставка 3 производит постоянную чистку внутренней поверхности патрубка 2 и штуцера 8. 2 ил.

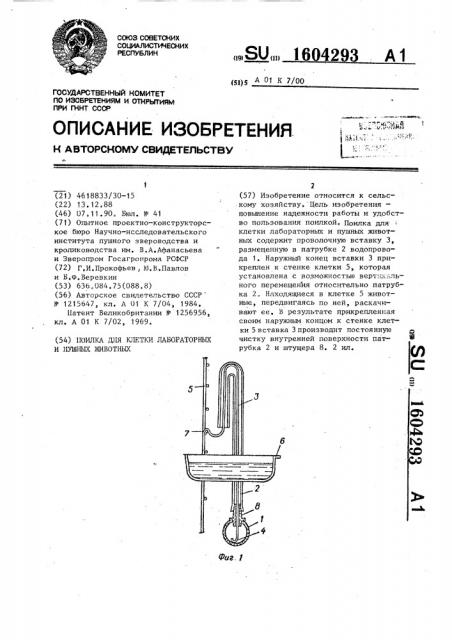

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„.80„„16042 3 А 1 щ)5 A 01 K 7/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ.. Ф 4 1А Ц а, .

М А8ТОРСНОМУ СВИДЕТЕЛЬСТВУ

Съ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4618833/30-15 (22) 13. 12,88 (46) 07. 11.90. Бюл. к- 41 (71) Опытное проектно-конструкторское бюро Научно-исследовательского института пушного звероводства и кролиководства им. В.А.Афанасьева и Зверопром Госагропрома РСФСР (72) Г.И.Прокофьев, Ю.В.Павлов и Б.Ф.Веревкин (53) 636„084.75(088,8) (56) Авторское свидетельство СССР

У 1215647, кл. A 01 К 7/04, 1984.

Патент Великобритании - 1256956, кл. А 01 К 7/02, 1969. (54) ПОИЛКА ДЛЯ КЛЕТКИ ЛАБОРАТОРНЫХ

И 11УШНЫХ ЖИВОТНЫХ

2 (57) Изобретение относится к сельскому хозяйству. Цель изобретения— повышение надежности работы и удобство пользования поилкой Поилка для клетки лабораторных и пушных животных содержит проволочную вставку 3, размещенную в патрубке 2 водопровода 1. Наружный конец вставки 3 прикреплен к стенке клетки 5, которая установлена с возможностью верт и ;-чьного перемещения относительно патрубка 2. Находящиеся в клетке 5 животные, передвигаясь по ней, раскачивают ее. В результате прикрепленная своим наружным концом к стенке клетки 5 вставка 3 производит постоянную чистку внутренней поверхности патрубка 2 и штуцера 8. 2 ил.

1604293

Изобретение. относится к сельскому хозяйству, в частности к устройствам для поения лабораторных и пушных животных и предназначено для использования на звероводческих фермах и в лабораториях.

Цель изобретения — повышение надежности работы поилки для клетки лабораторных и пушных животных и удобства пользования поилкой.

На фиг. 1 изображена поилка для клетки лабораторных и пушных животных, общий вид; на фиг.2 — то же, разрез.

15

Поилка для клетки лабораторных и пушных животных содержит водопро, вод 1 и соединенный с ним патрубок 2, 20 в котором размещена проволочная вставка.3, один конец которой имеет огра ничитель 4 ее перемещения и расположен в водопроводе 1, а другой конец выступает наружу, и приспособление для подачи воды в клетку 5. Наружный конец проволочной вставки 3 прикреплен к стенке клетки 5, которая установлена с возможностью вертикального перемещения относительно патрубка 2. Приспособление для подачи воды выполнено в виде чаши 6, Наружный конец проволочной вставки

3 крепится к стенке клетки 5 посредством крючка 7. Патрубок 2 присоединен к водопроводу 1 через штуцер 8.

Проволочная вставка 3 выполнена из упругого материала.

Поилка для клетки лабораторных и пушных животных работает следующим образом.

Вода из водопровода 1 через патрубок 2 подается в чашу 6. Животные, находясь в движении, постоянно раскачивают клетку 5, которая, как правило, выполнена из сетки, и проволочная.вставка 3, прикрепленная к стенке клетки 5, также перемещается в патрубке 2 и штуцере 8. Сечение отверстия в штуцере 3 находится в зависимости от диаметра проволочной вставки 3 и равно сечению диаметром приблизительно 1,5 мм. Перемещаясь в патрубке 2 и штуцере 8, проволочная вставка 3 очищает их внутреннюю поверхность от загрязнений и препятствует их зосорению, производя самоочистку поилки.

Формула и з обретения

Поилка для клетки лабораторных и пушных животных, содержащая водопровод и соединенный с ним патрубок, в котором размещена проволочная вставка, один конец которой имеет ограничитель ее перемещения и расположен в водопроводе, а другой конец выступает наружу, и приспособление для подачи воды в клетку, о т л и ч а ющ а я с я тем, что, с целью повьппения надежности ее работы и удобства пользования поилкой, наружный конец проволочной вставки прикреплен к стенке клетки, которая установлена с возможностью вертикального перемещения относительно патрубка.

1604293

Составитель А. Кириллов

Техред Л.0лнйнык, Корректор Т.Палий

Редактор В.Данко

Заказ 3407 Тираж 438 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
