Улей в.и.шинкарева
Иллюстрации
Реферат
Изобретение относится к пчеловодству и предназначено для обеспечения автоматизации, подкормки, лечения, вывода, выращивания маток и диагностики состояния пчелиной семьи. Цель изобретения - повышение эффективности эксплуатации улья за счет снижения трудоемкости его обслуживания. Улей включает корпус 1 с летком 2 рамки 3, крышку 4 и приспособление для обслуживания пчелосемьи 5. Это приспособление размещено в средней части корпуса 1 над летком 2 и выполнено в виде встроенного в стенку 6 съемного со ступенчатыми концами 7 и сквозными каналами 8 вкладыша 9 со сменными функциональными вставками 10 для ухода за семьей. Для фиксации вкладыша на корпусе 1 закреплены средства 11. 4 ил.
СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (191 (111
А1 щ)5 А 01 К 47/00
Й х . ;- . ън «) i !
« f
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
«\
4 ил.
-з
ГОСУДАРСТ8ЕННЫЙ НОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И OTHPblTHRM
ПРИ ГКНТ СССР (21) 4658351/30-15 (22) 06.03.89 (46) 07.11.90. Вюл. № 41 (71) Ставропольский сельскохозяйственный институт (72) В.И.Шинкарев (53) 638.142.6(088.8) (56) Авторское свидетельство СССР № 1419643, кл. А 01 К 47/00, 1985.
Авторское свидетельство СССР № 1428329, кл. А 01 Х 47/00, 1987, (54) УЛЕЙ В.И. ШИНКАРЕВА (57) Изобретение относится к пчеловодству и предназначено для обеспечения автоматизации, подкормки, лечения, вывода, выращивания маток и
2 диагностики состояния пчелиной семьи.
Цель изобретения — повышение эффективности эксплуатации улья за счет снижения трудоемкости его обслуживания. Улей включает корпус 1 с летком 2 рамки 3, крышку 4 и приспособление для обслуживания пчелосемьи 5 °
Это приспособление размещено в среднеи части корпуса 1 над летком 2 и выполнено в виде встроенного в стенку 6 съемного со ступенчатыми концами 7 и сквозными каналами 8 вкладыша 9 со сменными функциональными вставками 10 для ухода за семьей.
Для фиксации вкладыша на корпусе 1 закреплены средства 11,. 6 з.п. с, г"лы., 1604298
Изобретение. относится к пчеловодству и предназначено для обеспечения автоматизации подкормки, лечения, вывода и выращивания маток и диагностики состояния пчелиной семьи.
Цель изобретения - повышение эффективности эксплуатации улья за счет снижения трудоемкости его обслуживания °

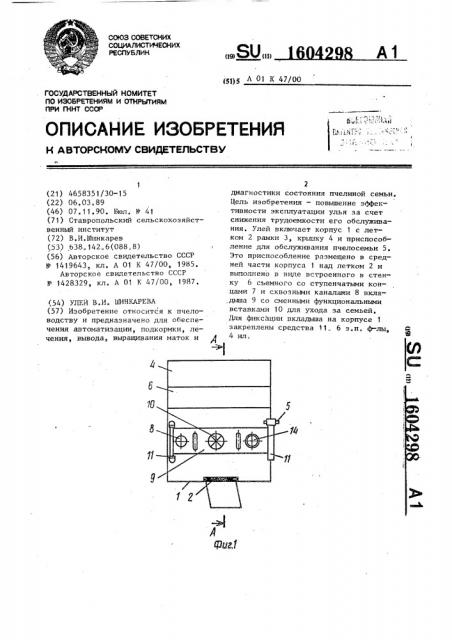

На фиг.1 изображена схема улья, вид спереди; на фиг.2 — разрез. А-А на фиг. 1; на фиг.3 — схема вклады ша, вид спереди; на фиг.4 — разрез
Б-Б на фиг.3, Улей включает корпус 1 с летком
2, рамки 3, крьппку 4 и приспособление 5 для.обслуживания пчелосемьи, размещенное в средней части корпуса
1 над летком 2 и выполненное в виде 20 .встроенного в стенку 6 съемного со ступенчатыми концами 7 и сквозными каналами 8 вкладыша 9 со сменными функциональными вставками 10 для ухода за семьей, а на корпусе 1 закреплены средства 11 для фиксации вкладыша 9.
При этом сменные функциональные вставки 10 выполнены в виде кормушки, и/или микронуклеуса, и/или терморегулятора, и/или микрофона, и/или инкубатора и/или сборников продуктов пчеловодства, причем вкладьпп 9 расположен на задней стенке 12 корпуса 1 и/или на передней стенке 13> сквозные каналы 8 выполнены цилиндрическими или прямоугольными и имеют пробки 14.
Улей эксплуатируют следующим обра. зом. 40
С помощью средств 11 для фиксации вкладьпп 9 устанавливают в корпус I улья, вынимают одну из пробок 14, вставляют кормушку или миКронуклеус, mm микрофон mm терморегулятор H 4 т.д., что позволяет осуществлять ряд операций по уходу за пчелосемьей, диагностироватьь ее состояние, не нарушая герметичности улья.
Формула изобретения
1. Улей, включающий корпус с летком, рамки, крьппку и приспособление для обслуживания пчелосемьи, о т— л и ч а ю шийся тем, что, с целью повьппения эффективности эксплуатации улья за счет снижения трудо емкости его обслуживания, приспособление для обслуживания пчелосемьи размецено в средней части корпуса над летком и выполнено в виде встроенного в стенку съемного со ступенчатыми концами и сквозными каналами вкладьпна со сменными функциональными вставками для ухода за семьей, а на корпусе закреплены средства для фиксации вкладьппа.
2. Улей по п.1, о т л и ч а юшийся тем, что сменные функциональные вставки выполнены в виде кормушки, микронуклеуса, терморегулятора„ микрофона,или сборников продуктов пчеловодства.
3. Улей по п.1, о т л и ч а ю — шийся тем, что вкладыш расположен на задней стенке корпуса.
4. Улей по пп. 2 и 3, о т л и ч аю шийся тем, что дополнительный вкладьпп расположен на передней стенке корпуса.
5. Улей по п.1, о т л и ч а ю— шийся тем, что сквозные каналы выполнены цилиндричеекими.
6. Улей по п.1, о т л и ч а юшийся тем, что сквозные каналы выполнены прямоугольными.
7 ° Улей по п.1, о т л и ч а— ю шийся тем, что сквозные каналы имеют пробки. 1604298
ДмД
7 S
