Патент ссср 160430

Патент ссср 160430

Иллюстрации

Показать все

Реферат

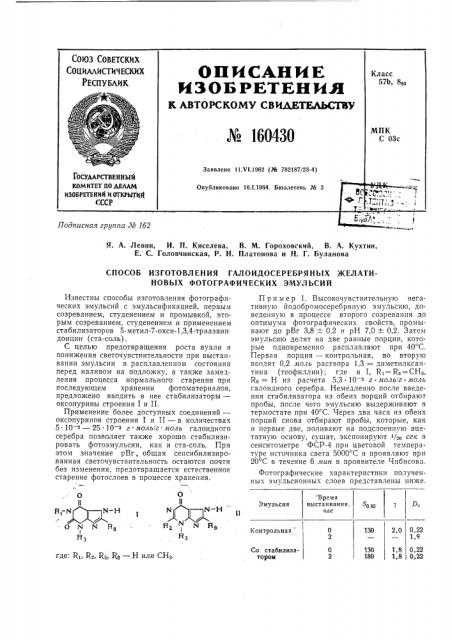

Я. А. Левин, И. П. Киселева, В. М. Гороховский, В. А. Кухтии, Е. С. Головчинская, P. H. Платонова и H. Г. Буланова

СПОСОБ ИЗГОТОВЛЕНИЯ ГАЛОИДОСЕРЕБРЯНЫХ )КЕЛАТИНОВЫХ ФОТОГРАФИЧЕСКИХ ЭМУЛЬСИЙ о

II

R-N

N-H г

Re

I 1 3 о

II

R3 1 6 Время выстаивания, час

S0,85

Эмульсия

0,22

1,9

2,0

Контрольная

0,22

0,22

Со стабилизатором

180

1,8

1,8 где: R, Кя, Ц, gy — Н или СНЗ.

Известны способы изготовления фотографических эмульсий с эмульсификацией, первым созреванием, студенением и промывкой, вторым созреванием, студенением и применением стабилизаторов 5-метил-7-окси-1,3,4-триазаиндоицин (ста-соль).

С целью предотвращения роста вуали и понижения светочувствительности при выстаивании эмульсии в расплавленном состоянии перед наливом на подложку, а также замедления процесса нормального старения при последующем хранении фотоматериалов, предложено вводить в нее стабилизаторы— оксопурины строения 1 и П.

Применение более доступных соединений— оксопуринов строения 1 и П вЂ” в количествах

5 10 а — 25 10 з г моль/г .моль галоидного серебра позволяет также хорошо стабилизировать фотоэмульсии, как и ста-соль. При этом значение pBr, общая сенсибилизированная светочувствительность остаются почти без изменения, предотвращается естественное старение фотослоев в процессе хранения.

Пример 1. Высокочувствительную негативную йодобромосеребряную эмульсию, доведенную в процессе второго созревания до оптимума фотографических свойств, промывают до pBr 3,8 + 0,2 и рН 7,0 +- 0,2. Затем эмульсию делят на две равные порции, которые одновременно расплавляют при 40 С.

Первая порция — контрольная, во вторую вводят 0,2 мо.гь раствора 1,3 = диметилксантина (теофиллин); где в I, Кi=Ка — — СНя, Rs = Н из расчета 5,3. 10 з г моль. e мо,гь галоидного серебра. Немедленно после введения стабилизатора из обеих порций отбирают пробы, после чего эмульсию выдерживают в термостате при 40 С. Через два часа из обеих порций снова отбирают пробы, которые, как и первые две, поливают на подслоенную ацетатную основу, сушат, экспонируют г/ р сек в сенситометре ФСР-4 при цветовой температуре источника света 5000 С и проявляют при

20 C в течение б мин в проявителе Чнбисова.

Фотографические характеристики полученных эмульсионных слоев представлены ниже. № 1б0430

Время выстаивания, час

Эмульсия

0,21

>3,0

1,7

230

Контрольная

0,22

0,24

1,7

1,7

Время выстаивания, час

220

Со стабилизатором

Эмульсия

0.,85

Предмет изобретения

Контрольная

0,09

2,2

2,0

320

0,12

0,14

2,4

2,4

Со стабилизатором

300

Время выстаивания, час

Эмульсия 90,85

Контрольная

0,24

1,62

1,8

1,35

О

11

11 11 1-1

R 1 1 гт 8

О

ll н

О 1 1 11

Со стабилизатором

0,24

0,24

210

2,1

2,1

Составитель В. Бельченко

Редактор Л. Герасимова Текред Т. П. Курилко Корректор Г. И. Чугунова

Поди. к печ. 14 111 — 64 г. Формат бум. 60X901/8 Обьем 0,23 изд. л.

Заказ 397/4 Тираж 425 Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР !осква, Центр, пр. Серова, д. 4.

Типография, пр. Сапунова, 2, Пример 2. В тех же условиях, что и в примере 1, в качестве стабилизатора применяют 3,8-диметилксантин (I, Re — — Re = СНз, R> = Н) из расчета 5,3 ° 10 з г моль!г ° моль галоидного серебра. Ниже даны фотографические характеристики полученной эмульсии.

Пример 3. В тех же условиях, что и в примере 1, в качестве стабилизатора примеННК>Т гипоксантин (II, Re = Re = Re = Н) из расчета 13 10 зг моль/г моль галоидного серебра. Фотографические характеристики с;, ниже.

Пример 4. В тех же условиях, что и в примере 1, в качестве стабилизатора применяют 2-метилгипоксантин (II, Re — — Re — — Н, R8 — — СН8) из расчета 5,3 10 з г моль г. моль галоидного серебра. Ниже приведены характеристики фотоэмульсии.

1. Способ изготовления галоидосеребряных желатиновых фотографических эмульсий, включающий эмульсификацию, первое созревание, студенение и промывку, второе созревание и студенение с применением стабилизаторов, отличающийся тем, что, с целью предотвращения роста вуали и понижения светочувствительности при высi аивании эмульсии в расплавленном состоянии перед наливом на подложку, а также замедления нормального старения при последующем хранении фотоматериалов, в эмульсию в конце второго созревания или перед наливом вводят оксопурины строения 1 и 11 в качестве стабил изаторов. где: Йь R, Re, Re — Н или СНз.

2. Способ по п. 1, отличающийся тем, что оксопурины берут в количестве 5 10 з—

25 10 з г.моль!г моль галоидного сереора.
