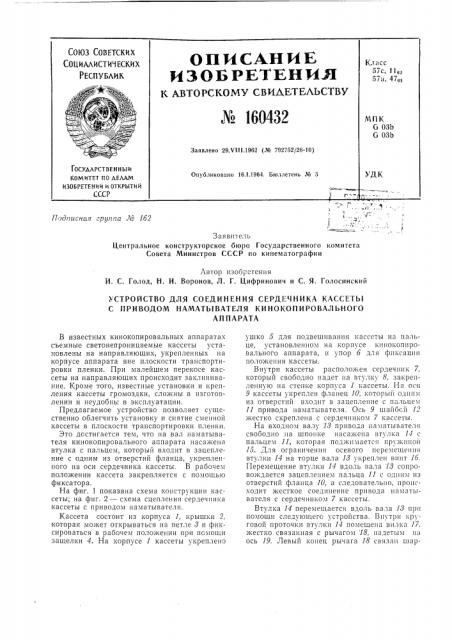

УСТРОЙСТВО ДЛЯ СОЕДИНЕНИЯ СЕРДЕЧНИКА КАССЕТЪ1

С ПРИВОДОМ Н АМАТЬ!ВАТ ЕЛ Я К И НО КО П И Р О ВАЛ Ь Н О ГО

АППАРАТА

В известных кинокопировальных аппаратах съемные светонепроницаемые кассеты установлены на направляющих, укрепленных на корпусе аппарата вне плоскости транспортировки пленки. При малейшем перекосе кассеты на направляющих происходит заклинивание. Кроме того, известные установки и крепления кассеты громоздки, сложны в изготовлении и неудобнь. в эксплуатации.

Предлагаемое устройство позволяет существенно облегчить установку и снятие сменной кассеты в плоскости транспортировки пленки.

Это достигается тем, что на вал наматывателя кинокопировального аппарата насажена втулка с пальцем, который входит в зацепление с одним из отверстий фланца, укрепленного на оси сердечника кассеты. В рабочем положении кассета закрепляется с помощью фиксатора.

На фиг. 1 показана схема конструкции кассеты; на фиг. 2 — схема сцепления сердечника кассеты с приводом наматывателя.

Кассета состоит из корпуса 1, крышки 2, которая может открываться на петле 8 и фиксироваться в рабочем положении при помощи защелки 4. На корпусе 1 кассеты укреплено ушко 5 для подвешивания кассеты на пaëbце, установленном на корпусе кннокопнровального аппарата, и упор 6 для фиксации положения кассеты.

Внутри кассеты расположен сердечник 7, который свободно надет на втулку 8, закрепленную на стенке корпуса 1 кассеты. На осн

9 кассеты укреплен фланец 10, которьш одним из отверстий входит в зацепление с пальцем

11 привода наматывателя. Ось 9 шайбсй 12 жестко скреплена с сердечшп.ом / кассеты.

На входном валу 18 привода наматывателя свооодно на шпонке наса>!сена Втм.чка 14 с пальцем 11, которая поджн мается пружиной

15. Для ограничешш осевого перемещения втулки 14 на торце вала 18 укреплен винт 16.

Перемещение втулки 14 вдоль вала 18 сопровождается зацеплением пальца 11 с одним из отверстий фланца 10, а следовательно, происходит жесткое соединение привода н а матывателя с сердечником 7 кассеты.

Втулка 14 перемещается вдоль вала 18 прн помощи следующегс устройства. Внутри круговой проточки втулки 14 помещена вилка 17, жестко связанная с рычагом 18, надетым на ось 19. Левый конец рычага 18 связан шар№ 160432 ниром 20 с продольной прорезью рычага 21, который свободно надет на ось 22. Левый конец рычага 21 шарниром 28 связан с валом

24, который свободно расположен в направляющей втулке 25. Рычаг 18 отжимается пружиной 2б, работающей на растяжение. Соосно с валом 24 расположен палец 27, который свободно проходит сквозь ушки стойки 28. На пальце 27 укреплен фиксатор 29 и кнопка 80.

Палец 27 отжимается винтовой пружиной 81.

К фиксатору 29 прилегает собачка 82, свободно надетая на ось 88 и отжимаемая пружиной 84.

В рабочем положении упор б закреплен фиксатором 29, а фланец 10 надет на палец 11 привода наматывателя. Если нажать кнопку

80, тс фиксатор 29 освободит упор б кассеты, собачка 32 под действием пружины 84 повернется на оси 88 по часовой стрелке и зафиксирует палец 27 в заданном положении. Одновременно палец 27 переместит вал 24, под действием которого рычаг 21 повернется на оси

22 по часовой стрелке, а рычаг 18 — на оси 19 против часовой стрелки, преодолевая усилие пружины 26. Поворот рычага 18 с вилкой 17 преобразуется в перемещение втулки 14 вдоль вала 18, вследствие чего палец l11 выйдет из зацепления с фланцем 10. При этом кассету можно снять с корпуса кинокопировального аппарата.

При установке кассеты упор б нажимает на выступ собачки 82, палец 27 под действием пружины 34 возвратится в исходное положение. Фиксатор 29 закрепит упор б кассеты в рабочем положении. Одновременно перемещаются рычаги 21 и 18 и вилка 17, в результате чего палец 11 входит в зацепление с одним из отверстий фланца 10 и привод наматывателя сцепляется с сердечником кассеты.

Предмет изобретения

Устройство для соединения сердечника кассеты с приводом наматывателя кинокопировального аппарата, содержащее съемное светонепроницаемые взаимозаменяемые кассеты, наматыватель, систему рычагов и фиксатор, о т л и ч а ю щ е е с я тем, что, с целью облегчения снятия и установки кассеты на корпусе кинокопировального аппарата в плоскости транспортировки пленки, на вал наматывателя насажена втулка с пальцем, который входит в зацепление с одним из отверстий фланца, укрепленного на оси сердечника кассеты.
