Реферат



Изобретение относится к медицинской технике, в частности к устройствам для лечения косоглазия и дивергенитной дезаккомодации. Цель - повышение удобства пользования и эффективности тренировок глаз. Устройство содержит основание 1 с рукояткой 2 и съемной разделительной планкой 3, установленной на основании между рычагами 6. Оно снабжено механизмом для изменения угла между рычагами 6 в виде четырехзвенника 9, два плеча 10 которого выполнены заодно с рычагами 6 и соединены укрепленным на основании 1 шарниром 11, а два других плеча 12 соединены шарниром 13, установленным на подпружиненном штоке 14 рукоятки 2 с возможностью его перемещения совместно со штоком 14. Работа с устройством выполняется по известным медицинским методикам и применительно к тренировке фузии и фузионных резервов при небольших углах сходящегося и при расходящемся косоглазии, к тренировке фузии и фузионных резервов при больших углах сходящегомя косоглазия и к тренировке при дивергентной дезакконодации. В последнем случае тренировку можно сочетать с "микрозатуманиванием", 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

1604369 А1 (я)5 А 61 F 9 / 00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4415304/30-14 (22) 25.04.88 (46) 07.11.90,Бюл. М 41 (71) Белорусский научно-исследовательский институт экспертизы трудоспособности и организации труда инвалидов (72) В.М.Мельников (53) 617.7(088.8) (56) Разделитель полей зрения. M.: Минздрав РСФСР, 1967.

Патент США М 4264069, кл. А 61 F 9/00;

1981. (54) УСТРОЙСТВО ДЛЯ ЛЕЧЕБНЫХ ТРЕНИРОВОК ГЛАЗ (57) Изобретение относится к медицинской технике, в частности к устройствам для лечения косоглаэия и дивергентной дезаккомодации. Цель — повышение удобства пользования и эффективности тренировок глаз. Устройство содержит основание 1 с рукояткой 2 и съемной разделительной планкой 3, установленной на основании между рычагами 6. Оно снабжено механизмом для изменения угла между рычагами 6 в виде четы рехзвенника, два плеча которого выполнены заодно с рычагами 6 и соединены укрепленным на основании 1 шарниром

11, а два других плеча соединены шарниром

13, установленным на подпружиненном штоке 14 рукоятки 2 с возможностью его перемещения совместно со штоком 14. Работа с устройством выполняется по известным медицинским методикам и применительно к тренировке фузии и фузионных резервов при небольших углах сходящегося и при расходящемся косоглазии, к тренировке фузии и фузионных резервов при больших углах сходящегося косоглазия и к тренировке при дивергентной дезаккомодации, В последнем случае тренировку можно сочетать с "микрозатуманиванием".

4 ил.

1604369

Изобретение относится к медицинской технике, в частности к устройствам для лечения косоглазия и дивергентной дезаккомодации.

Цель изобретения — повышение удобства пользования и эффективности тренировок глаз.

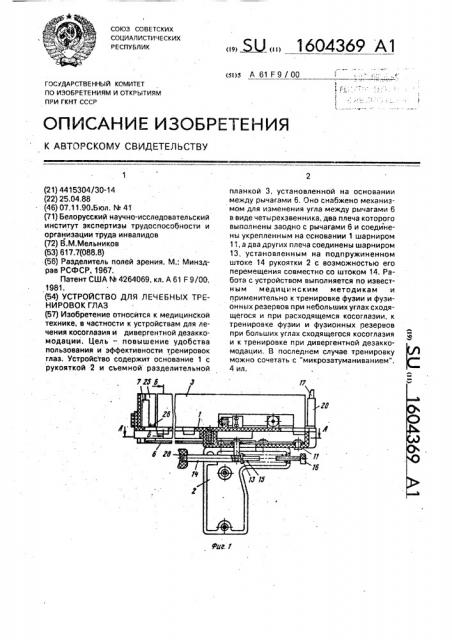

На фиг.1 показано устройство, общий вид, разрез; на фиг,2 — то же, вид сверху; на фиг.3 — сечение А — А на фиг.1; на фиг.4 —, сечение Б — Б на фиг,1.

Устройство содержит основание 1 с рукояткой 2 и съемной разделительной план. кой 3. В основании 1 выполнены окна 4, в которые входят зацепы 5 разделительной планки 3, На основании 1 смонтирован узел демонстрации тест-объектов, состоящий из рычагов 6 с установленными на их концах держателями 7 тест-объектов, которые фиксируются на рычагах 6 винтами 8, и механизма изменения угла между рычагами, выполненного в виде шарнирного четырехзвенника 9, два плеча 10 которого выполнены заодно с рычагами 6 и соединены укрепленным на основании 1 шарниром 11, а два других плеча 12 соединены шарниром

13, который закреплен на штоке 14, установленном в рукоятке 2 и снабженном возвратной пружиной 15. Шарнир 13 установлен с возможностью перемещения совместно со штоком 14. Для ограничения хода штока 14 и угла разведения рычагов 6 в рукоятке 2 смонтирован упорный винт 16, Устройство снабжено сменными оптическими линзами и призмами 17 и приспособлением для регулировки межцентрового расстояния меж ду ними, которое выполнено в виде двух закрепленных на основании 1 планок 18,. один конец которых размещен в пружинном шарнире 19, а на другом закреплены гнезда

20 для оптических деталей 17. В отводах 21 планок 18 установлены гайка 22 с левой и гайка 23 с правой резьбой, С ними в зацепление регулировочный винт 24. В передней части основания 1 позади держателей 7 с тест-объектами закреплен экран 25, на котором нанесена миллиметровая шкала 26, В тыльной части аппарата выполнен вырез 27.

Шток 14 имеет на конце кнопку 28, Устройство работает следующим образом.

Фузия и фузионные резервы при небольших углах сходящегося и при расходящемся косоглазии тренируются следующим образом. Корректируют аметропию пациента, вставляя соответствующие оптические линзы 17 в гнезда 20 и винтом 24 устанавливают необходимое межзрачковое расстояние. Тест-объекты вставляют в держатели

7, которые при наличии вертикального ком45 равна 4,0 Д, и проводят тренировку аналогично предыдущей .Формула изобретения

Устройство .для лечебных. тренировок глаз, содержащее основание с рукояткой, 50 узел демонстрации тест-объектов, связанных с рычагами, и механизмом для изменения угла между ними, о т л и ч а ю щ е е с я

° тем, что, с целью повышения удобства пользования и эффективности тренировок при лечении косоглазия и дивергентной дезаккомодации, оно снабжено съемной разделительной планкой; установленной на основании между рычагами, а механизм для изменения угла между рычагами выполнен в виде шарнирного четырехзвенника, два

40 понента смещают относительно друг друга до нужной величины и закрепляют их винтами 8 на рычагах 6. Берут аппарат за рукоятку

2 и приставляют его к лицу тыльной частью, Нажимая на кнопку 28 штоку 14, раздвигают рычаги 6 и тест-объекты до их видимого слияния, которое происходит под углом, соответствующим углу косоглазия. Продолжают плавно раздвигать тест-объекты,. пытаясь сохранить это слияние до тех пор, пока тестобъекты не раздвоятся, тренируя таким образом отрицательные фузионные резервы.

Положительные фузионные резервы тренируют в обратном порядке при сближении тест-объектов, Фузию тренируют путем достижения видимого слияния и продолжительного удержания рассматриваемых через аппарат тест-объектов, установленных под углом, соответствующим углу косоглазия или близкого у нему, Тренировка фузии и фузионных резервов при больших у лах сходящегося косоглазия осуществляется аналогичным путем после вставления в гнездо 20 оптических призм 17 основанием к виску или без разделительной планки 3, Для снятия планки 3 ее сдвигают вперед, При этом зацепы 5 планки выходят в окна 4, и планку 3 поднимают, снимая с основания 1. В этом случае тренировку производят, рассматривая тест-объекты с противоположной стороны, Дивергентную дезаккомодацию, используемую для лечения ложной близорукости, осуществляют на устройстве с установленной разделительной планкой 3 путем длительной фиксации тест-объектов под углом, соответствующим максимуму отрицательных фузионных резервов, что вызывает разобщение между аккомодацией и конвергенцией.

Девергентную дезаккомодацию можно сочетать с микрозатуманиванием, для чего в гнезда 20 вставляют оптические линзы 17, сила которых в сумме с рефракцией глаза

1604369.6

Составитель Ю.Цепелев

Техред М.Моргентал Корректор В.Гирняк

Редактор Л.Зайцева

Заказ 3410 Тираж482 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5.Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 плеча которого выполнены заодно с рычагами и соединены укрепленным на основании шарниром, а два других плеча соединены шарниром, установленным на подпружиненном штоке рукоятки с возможностью их совместного перемещения.
