Реферат



Изобретение относится к аппаратуре для отделения капельной влаги из газожидкостного потока и позволяет повысить эффективность сепарации и снизить аэродинамическое сопротивление. Сепаратор содержит сепарационный канал 1, образованный волнистыми пластинами 2, приемник жидкости. Поверхности пластин в местах сопряжения полуволн снабжены гофрированными полосами 4, причем гофры каждого сопряжения каждой стороны пластины наклонены в сторону впадины 5. 3 ил.

СОЮЗ СОВЕТСКИХ социдлистичесн их

РЕСПУБЛИН (g))g В 01 D 45/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

8хпд

4ь

4ь

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flO ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4454217/23-26 (22) 04.07.88 (46) 07.11.90. Бюл. Ф 41 (71) Всесоюзный научно-исследовательский и проектно-конструкторский институт по оборудованию для кондиционирования воздуха и вентиляции (72) И.Ф.Юхно, И.В.Соин, С.И.Юхно и Е.И.Выстороп (53) 621.928 ° 37(088.8)

1 (56) Авторское свидетельство СССР

У 382422, кл. В 01 D 45/06, 1971. (54) СЕПАРАТОР

„„Я0„„1604419 A 1

2 (57) Изобретение относится к аппаратуре для отделения капельной влаги из газожидкостного потока и позволяет повысить эффективность сепарации и снизить аэродинамическое сопротивление. Сепаратор содержит сепарационный канал 1, образованный волнистыми пластинами 2, приемник жидкости.

Поверхности пластин в местах сопряжения полуволн снабжены гофрированными полосами 4, причем гофры каждого сопряжения каждой стороны пластины наклонены в сторону впадины 5.

3 ил.

1604419

Изобретение относится к аппарату1 ре для отделения капельной влаги из газожидкостного потока и может быть использовано в технике кондицйонирования воздуха.

Целью изобретения является повышение эффективности сепарации и снижение аэродинамического сопротивления.

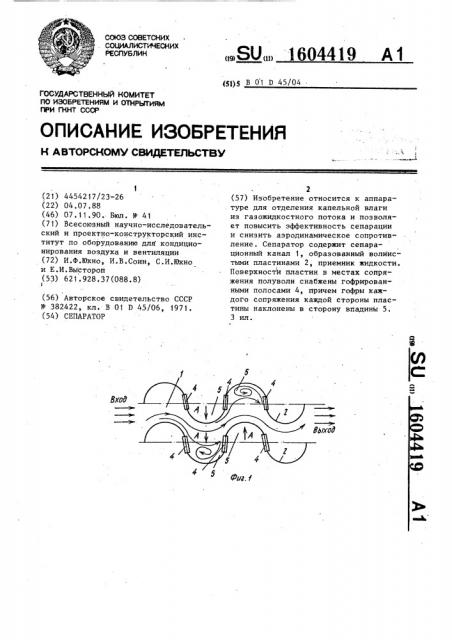

На фиг. 1 изображен сепаратор, общий вид, на фиг. 2 — вид А на фиг. 1 на фиг. 3 — фрагмент сепарационного канала.

Сепаратор содержит сепарационный канал 1, образованный волнистыми пластинами 2,приемник Зжидкости. Поверхности пластин в местах сойряжения полуволн снабжены гофрированными полосами 4, причем гофры каждого сопряжения каждой стороны пластины 2 наклонены в сторону впадины 5.

Сепаратор работает следующим образом, Воздушный или газовый поток, содержащий капельную влагу, поступает в криволинейные сепарационные каналы

1, где при изменении скорости и нап- равления движения двухфазной, смеси под действием сил инерции происходит сепарация капель поверхностью каналов. Отсепарированная жидкость стекает вниз в приемник 3 отсепарированной жидкости. При работе сепаратора в условиях с повышенным содержанием в воздушном потоке капельной влаги (камеры орошения кондиционера, где количество распыленной жидкости в

2-2,5 раза превышает по весу коли1чество обрабатываемого воздуха) для улучшения отвода отсепарированной жидкости каждая сторона волнистой пластины 2 в местах сопряжения полуволн снабжена гофрированными полосами 4. При прохождении двух1

5 фазнои смеси по узкой части сепарационного канала 1, поток. изменяет направление движения и под действием сил инерции отсепарированная часть жидкости на входе во впадину 5 отводится по наклонным гофрированным полосам 4, улучшающим отвод жидкости во впадину 5, так как эти наклонные гофры направлены попутно движению воздушной смеси, а отсепарированная часть жидкости на выходе из впадины 5 отводится также по наклонным гофрам полос 4 во впадину 5 за счет действия обратного вихря, имеющего место в криволинейных каналах, образованных из полуволн, сопрягаемых в точке. Вся отсепарированная жидкость стекает вниз в приемник 3 жидкости.

В предлагаемом сепараторе обеспечивается высокая эффективность сепарации и низкое аэродинамическое сопротивление .

Формула изобретения

Сепаратор, содержащий пакет волнистых пластин, образующих каналы, приемник жидкости, о т л и ч а ющ и и с,я тем, что, с целью повышения эффективности сепарации и сни35 жения аэродинамического сопротивления, волнистые пластины в местах сопряжения полуволн снабжены гофрированными полосами, расположенными с обеих сторон пластин, при этом гофры

40 наклонены в сторону впадин.

1604419

Вид А

Фиест
