Эжекторный аэратор

Эжекторный аэратор

Иллюстрации

Показать все

Реферат



Изобретение относится к смесительным устройствам для аэрации тампонажных растворов и позволяет упростить конструкцию и обслуживание. Эжекторный аэратор включает корпус с входом и выходом для тампонажного раствора и входом для воздуха. В корпусе размещена поворотная головка, приемная камера которой выполнена сквозной и в поперечном сечении геометрически равной входу и выходу для тампонажного раствора. В поворотной головке размещены насадки и соосные им камеры смешения. Положение поворотной головки определяется режимом работы аэратора. 3 ил.

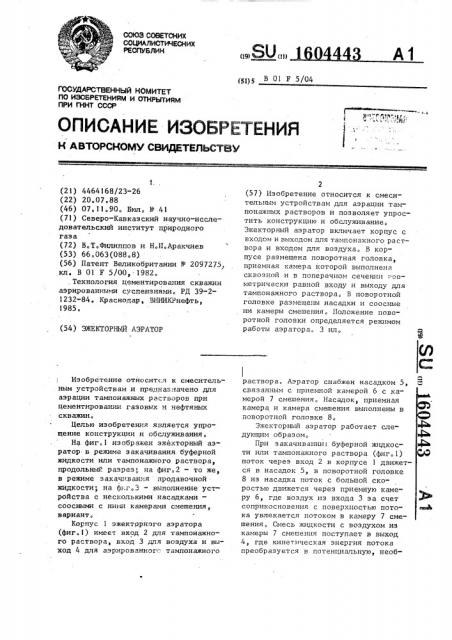

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19)SU ill) 1

1g1)g В 01 Г 5/04

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГННТ СССР

1.. (2!) 4464168/23-26 (22) 20.07.88 (46) 07.11.90. Бюл, № 41 (71) Северо-Кавказский научно-исследовательский институт природного газа (72) В.Т.Филиппов и Н.П.Аракчиев (53) 66.063(088.8} (56) Патент Великобритании ¹ 2097275, кл. В 01 F S/00, 1982., Технология цементирования скважин аэрированными суспензиями. РД 39-21232-84. Краснодар, ВНИИКРнефть, 1985. (54) ЭЖЕКТОРНЬК АЭРАТОР

Изобретение относится к смесительным устройствам и предназначено для аэрации тампонажных растворов при цементировании газовых и нефтяных скважин.

Целью изобретения является упрощение конструкции и обслуживания.

На фиг.1 изображен эжекторный аэратор в режиме закачивания. буферной жидкости или тампонажного раствора, продольный разрез„ на фиг.2 — то же, в режиме закаччвания продавочной жидкости; на ф>.r.3 — выполнение устройства с несколькими насадками— соосными с ними камерами смешения, вариант.

Корпус 1 эжектррного аэратора (фиг.1) имеет вход 2 для тампонажного раствора, вход 3 для воздуха и выход 4 для аэрированногс тампонажного

2 (57) Изобретение относится к смесительным устройствам для аэрации тампонажных растворов и позволяет упростить конструкцию и обслуживание, Эжекторный аэратор включает корпус с входом и выходом для тампонажного раствора и входом для воздуха. В корпусе размещена поворотная головка, приемная камера которой выполнена сквозной и в поперечном сечении геометрически равной входу и выходу для тампонажного раствора. В поворотной головке размещены насадки и соосные им камеры смешения. Положение поворотной головки определяется режимом раб о ты аэр атор а. 3 ил. раствора. Аэратор снабжен насадком 5, связанным с приемной камерой 6 с камерой 7 смешения. Насадок, приемная камера и камера смешения выполнены в поворотной головке 8.

Эжекторный азратор работает следующим образом.

При закачивании(буферной жидкости или тампонажного раствора (фиг.1) поток через вход 2 в корпусе 1 движется в насадок 5, в поворотной головке

8 из насадка поток с большой скоростью движется через приемную камеру 6, где воздух из входа 3 за счет соприкосновения с поверхностью потока увлекается потоком в камеру 7 смешения, Смесь жидкости с воздухом из камеры 7 смешения поступает в выход

4, где кинетическая энергия потока преобразуется в потенциальную, необ1604443 ходимую дпя преодоления противодавления в нагнетательной линии.

При закачивании продавочной жидкости (фиг.2) поворотную головку 8 поворачивают в корпусе 1 до совмещения приемной камеры 6 с входом 2 и выходом 4, Продавочная жидкость движется через вход 2, приемную камеру

6 и выход 4 без дополнительных гидравлических сопротивлений, а движение жидкости в воздушную линию предотвращается обратным клапаном (не показан).

Для увеличения поверхности струи и большей эффективности эжекции в поворотной головке возможно расположение нескольких, например четырех (фиг.З), насадков и соосиых с ними, камер .смешения или выполняют насадок и камеру смешения щелевидными, плоским продольным сечением.

Расположение насадка, приемной камеры и камеры смешения в поворот" ной головке корпуса позволит:, упростить конструкцию аэратора,исключить переключения запорной арматуры байпасной линии нли блока манифольдов при переключении на другой режим работы и обеспечить непрерывность процесса цементирования.

Формула изобретения

Эжекторный аэратор, включакщий корпус с входом для тампонажного раствора, входом для воздуха и выходом для аэрированного раствора, насадок, t5 приемную камеру и камеру смешения, отличающийся тем, что, с целью упрощения конструкции и обслуживания, он снабжен поворотной головкой, размещенной внутри корпуса, 20 а насадок, приемная камера и камера смешения выполнены в поворотной головке, при этом приемная камера выполнена сквозной и в поперечном сечении геометрически равной входу для тампонажного раствора и выходу. !

1504443

7 5

ФигЗ
