Стол для закрепления деталей

Стол для закрепления деталей

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению, а именно к устройствам для закрепления деталей при их обработке резанием и сборки. Цель изобретения - расширение технологических возможностей путем закрепления деталей различных типоразмеров. На станине размещены крепежные элементы - опорные пластины 2, каждая из которых установлена на оси 3 с возможностью поворота вокруг нее. Пластины 2 снабжены фиксаторами 5. На пластине 2 вертикально установлены шпильки 6 с эксцентриситетом относительно оси 3. Стол снабжен гайками. 1 з.п. ф-лы, 4 ил.

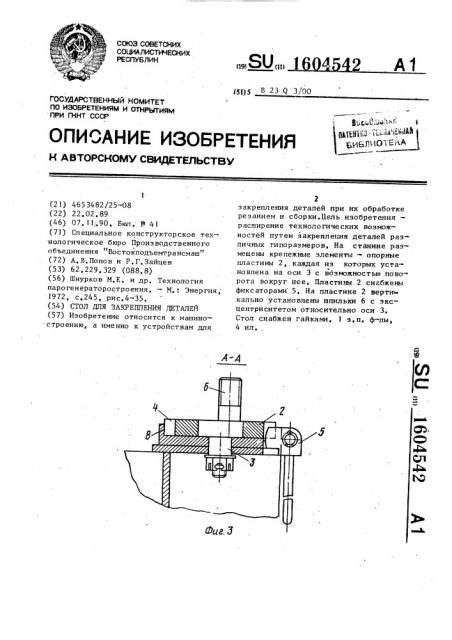

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК,. SU„„1

А1 дцб В 23 Q 3/00 рй9Б3

gggpWG

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

13Ъ

CO

Qt

Ь) ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4653482/25-08 (22) 22,02,89 (46) 07. 11 .90, Бюл, Р 41 (71) Специальное конструкторское технологическое бюро Производственного объединения Востокподъемтрансмаш (72) А, В. Попов и P. Г, Зайцев (53) 62. 229. 329 (088. 8) (56) Шнурков М.E. и др. Технология парогенераторостроения, - М.: Энергия, 1972, с,245, рис.4-35. (54) СТОЛ ДЛЯ ЗАКРЕПЛЕНИЯ ДЕТАЛЕЙ (57) Изобретение относится к машиностроению, а именно к устройствам для

2 закрепления деталей при их обработке резанием и сборки. Цель изобретениярасширение технологических возможностей путем закрепления деталей различных типоразмеров, На станине раэмешены крепежные элементы - опорные пластины 2, каждая из которых устав новлена на оси 3 с воэможностью поворота вокруг нее. Пластины. 2 снабжены фиксаторами 5. На пластине 2 верти кально установлены шпильки 6 с эксцентриситетом относительно оси 3.

Стол снабжен гайками. l з,п. ф-лы, 4 ил.

16<)45) 42

И зс>брет спин относится к млшино-. стр )с111по, л имс IIIIo к устройствам для

-)лкрс пле>и1я детапей при обработке резлнием и сборки.

Ц J;610 изобреTc .IIH>I янляеTcH pBcIIIH реиие технологических нозмо>кностей путем закрсп>1епия деталей различнбп: типорлз мерон.

Нл фиг, 1 изображен стол для закреп-ip

J пения деталей, общий нид; на фиг. 2—

1п же, нид сверху; на фиг. 3 — раз-" рез A-A нл фиг ° 1; на фиг,4 - узел 1 иа фиг, Z.

Стол для закрепления изделий, на- 15 пример генераторов при их монтаже, состоит из станины 1, четырех крепежных элементов опорных пластин 2, каждая из которых установлена на оси

3 с нозможностью поворота вокруг нее Zp

В пластине 2 ныполнен61 пазы 4, а на станине 1 установлены фиксаторы 5 для взаимодействия с пазами 4 и фиксации пластины 2 после поноро та. К плас тине

2 вертикально приварены резьбоные 25 шпильки 6 с эксцентриситетом относительно оси 3, Стол снабжен гайками 7„

Опорная пластина 2 размещается в цилиндрической выточке 8 станины 1. На фиг,l тонкой линией показано закрепляемое изделие.

Изделие закрепляют на столе следующим образом, Раскрепляют фиксаторы 5, т,е, выводят их из пазов 4. Поворачивают плл--35 стины 2 вокруг оси 3, устанавливая при этом между шпильками 6 расстояние, равное размерам присоединительных отверCTHH H3JICJTH>l II IIII)II>1 1 1) l);. )м - ры 1. H ll, Для этого две левых нллстины 2 устлианпивлют шпильками 6 н край.1ее левое поло>кение, л дне ирлвых пллстин61

2 - в>пильками 6 в крайнее 11лружное положение по отношению к стлнине 1, Вводят фиксаторы 5, в пазы 4 и закрепляют пластины 2 н этом положении, устанавливают на стол изделие, опуская его присоединительными отверстиями на шпильки 6, после чего закрепляют его, накручивая гайки 7 на шпильки 6.

Для подготовки стола к закреплению изделий, имеющих другие присоединительные размеры, пластины 2 закрепляют и устанавливают в положение, указанное на фиг,2-4, Пластины 2 янляются сменными °

Формулаизобретения

1, Стол для з акрепления дет алей, выполненный в виде станины с установленными в ее полостях крепежными элементами, отличающийся тем, что, с целью расширения технологических возможностей путем закрепления деталей различных типоразмеров, каждый крепежный элемент выполнен в виде установленной с воэможностью поворота и фиксации опорной пластины с эксцентрично закрепленной на ней резьбовой шпилькой, 2. Стол по п,l о т л и ч а ю— шийся тем, что опорные пластины выполнены сменными.
