Реферат



Изобретение относится к машиностроению, может быть использовано при кантовании длинномерных цилиндров. Цель изобретения - повышение качества и производительности обработки. Для этого в устройстве для хонингования механизм 8 зажима обрабатываемой заготовки выполнен в виде кулачкового патрона с регулируемым упором 12 и шарнирной муфты, выполненной в виде цанговой втулки и трех коаксиально расположенных и скрепленных друг с другом с возможностью относительного окружного смещения колец. Наружное кольцо 1 жестко закреплено на шпинделе 2 устройства, а внутреннее соединено с возможностью осевого перемещения с цанговой втулкой, выполнено с внутренней конической поверхностью и установлено с возможностью взаимодействия с лепестками цанговой втулки. Кулачки патрона снабжены дополнительно введенными в устройство упругими элементами, а шарнирная муфта расположена между хонголовкой и кулачковым патроном. 6 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5!)5 В 24 В 33/02

ГОСУДАРСТВЕ ННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (!

1 (ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Оа

ЪФ (21) 4417162/25-08 (22) 28.04.88 (46) 07,11,90. Бюл. N 41 (71) Всесоюзный научно-исследовательский и проектно-технологический институт нефтяного машиностроения (72) Э.Н,Сеидов, М.Д.Шляховский, P.Ô,Ãàсанов, M.Ñ.Àõàäîâ, А.Э.Бабаев, В.А.Петров" и Б.И.Дубровин (53) 621.923,5(088.8) (56) Руководство по эксплуатации

PT 619.00.000.РЭ специального горизонтально-хонинговального станка PT

619. 1978, (54) УСТРОЙСТВО ДЛЯ ВНУТРЕННЕГО ХОНИНГОВАНИЯ ДЛИННОМЕРНЫХ ЦИЛИНДРОВ (57) Изобретение относится к машиностроению, может быть использовано при кантовании длинномерных цилиндров, Цель Ы 1604575 А1 изобретения — повышение качества и производительности обработки, Для этого в устройстве для хонингования механизм 8 зажима обрабатываемой заготовки выполнен в виде кулачкового патрона с регулируемым упором 12 и шарнирной муфты, выполненной в виде цанговой втулки и трех коаксиально расположенных и скрепленных друг с другом с возможностью относительного окружного смещения колец. Наружное кольцо 1 жестко закреплено на шпинделе 2 устройства, а внутреннее соединено с возможностью осевого перемещения с цанговой втулкой, выполнено с внутренней конической поверхностью и установлено с возможностью взаимодействия с лепестками цанговой втулки. Кулачки патрона снабжены дополнительно введенными в устройство уп ругими элементами, а шарнирная муфта расположена между хонголовкой и кулачковым патроном. 6 ил.

Изобретение относится к машиностроению и может быть использовано при хонинговании длинномерных цилиндров, наприМер длинноходовых, пневматических, гидравлических, а также нефтяных скважинных безвтулочных насосов, Цель изобретения — повышение качества и производительности обработки.

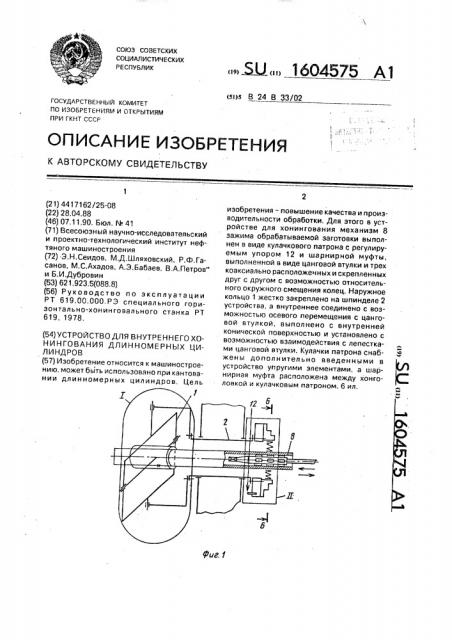

На фиг.1 показана общая схема предлагаемого устройства; íà фиг.2 — узел на фиг.1; на фиг.3 — схема предварительного соединения обрабатываемой детали с цанговой втулкой и кольцом; на фиг.4 — вид А на фиг.2; на фиг,5 — сечение Б — Б на фиг.1; на фиг,6 — узел II на фиг.1.

Механизм закрепления конца хонингуемого цилиндра представляет собой пространственную шарнирную муфту, выполненную из трех соосно расположенных в одной плоскости и скрепленных через поворотные пальцы колец. Наружное кольцо 1 жестко закреплено на левом конце шпинделя 2. Среднее кольцо 3 связано с наружным кольцом 1 двумя пальцами 4, Между наружным кольцом 1 и средним кольцом 3 имеется зазор, обеспечивающий возможность частичного поворота среднего кольца 3 вокруг вертикальной оси, Внутреннее кольцо 5 имеет два пальца 6 на наружной цилиндрической оси, Внутреннее кольцо 5 имеет два пальца 6 на наружной цилиндрической поверхности, а внутренняя поверхность выполнена коническрй, которая контактирует с цанговой разрезной втулкой 7, имеющей бурт, На наружную поверхность обрабатываемого цилиндра 8 насаживается цанговая втулка 7 с внутренним кольцом 5, которые шпильками 9 перемещаются по конической поверхности навстречу друг другу. Разрезная цанговая втулка 7 силой упругости своих лепестков прижимается к наружной поверхности обрабатываемого цилиндра 8, обеспечивая тем самым надежную передачу крутящего момента, необходимого для обработки внутреней поверхности цилиндра 8. Затем цилиндр 8 с закрепленными на нем цанговой разрезной втулкой 7, внутренним кольцом 5 и тремя шпильками

9 вводится выступающими пальцами 6 в фигурные пазы среднего кольца 3. Осевое усилие, возникающее в процессе хонингования внутренней поверхности цилиндра 8, воспринимается разрезной цанговой втулкой 7, кольцами 1, 3 и 5, которые через пальцы 4 и

6 передают его на шпиндель 2, Второй конец обрабатываемого цилиндра 8 поддерживается в трехкулачковом патроне через разрезную втулку 10 с упругими элементами

11, Патрон снабжен регулируемыми упорами 12, ограничивающими схождение кулачков к центру в соответствии с наружным диаметром обрабатываемого цилиндра 8, Таким образом, в процессе хонингования обрабатываемый цилиндр, закрепленный в пространственной шарнирной муфте и поддерживаемый центрально трехкулачковым патроном с разрезной втулкой и упругими элементами, имеет возможность устанавливаться по одной оси со штангой и закрепленным на ней инструментом (хоном).

Предложенное устройство повышает качество и производительность обрабатываемых цилиндров.

Формула изобретения

Устройство для внутреннего хонингования длинномерных цилиндров, содержащее хонголовку, установленную с возможностью вращательного и возвратно-поступательного перемещения и механизм зажима обрабатываемой заготовки, размещенный на шпинделе устройства с возможностью вращения, от л и ч а ю щ ее с я тем, что, с целью повышения производительности и качества обработки, механизм зажима выполнен в виде кулачкового патрона с регулируемым упором и шарнирной муфты, последняя из которых выполнена в виде цанговой втулки и трех коаксиально расположенных и скрепленных друг с другом с возможностью относительного окружного смещения колец, наружное из которых жестко закреплено на шпинделе устройства, а внутреннее соединено с воэможностью перемещения с цанговой втулкой, выполнено с внутренней конической поверхностью и. установлено с возможностью вэаимодействия последней с лепестками цанговой втулки, при этом кулачки патрона снабжены дополнительно введенными в устройство упругими элементами, а шарнирная муфта расположена между хонголовкой и кулачковым патроном.
