Устройство для формования трубчатых изделий из бетонных смесей

Устройство для формования трубчатых изделий из бетонных смесей

Иллюстрации

Показать все

Реферат



Изобретение относится к производству изделий сборного бетона и железобетона и позволяет обеспечить возможность изготовления изделий с переменным поперечным сечением. Это достигается тем, что в устройстве для формования трубчатых изделий из бетонных смесей форма 2 выполнена в виде однополосного гиперболоида вращения. Кольцевые беговые дорожки 4 торцовых крышек в виде усеченных конусов, а тросовый элемент 6 расположен под углом к продольной оси формы 2. 4 ил.

союз соВетских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК щ) g В 28 В 21/30

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ по изОБРетениям и откРытиям

ПРИ ГКНТ CCCi (21) 4691599/23-33 (22) 19.05.89 (46) 07.11.90. Бюл. ¹ 41 (71) Белорусский политехнический институт (72) В.В.Тарасов, Л.С.Ольшанская и З.И.Александрович (53) 666.97.033.17(088.8) (56) Авторское свидетельство СССР

¹ 1357241, кл. В 28 В 21/30, 1986, (54) УСТРОЙСТВО ДЛЯ ФОРМОВАНИЯ ТРУБЧАТЫХ ИЗДЕЛИЙ ИЗ БЕТОННЫХ СМЕСЕЙ (57) Изобретение относится к произ„„Я0„„16О46ЗО

2 водству изделий сборного бетона и железобетона и позволяет обеспечить возможность изготовления изделий с переменным поперечным сечением. Это достигается тем, что в устройстве для формования трубчатых изделий из бетонных смесей форма 2 выполнена в виде однополостного гиперболоида вращения. Кольцевые беговые дорожки

4 торцовых крышек 3 выполнены в виде усеченных конусов, а тросовый элемент 6 расположен под углом к продольной оси формы 2. 4 ил.

1604630

30

Изобретение относится к производству изделий сборного бетона и желе=зобетона, Цель изобретения — обеспечение воэможности изготовления изделий с переменным поперечным сечением.

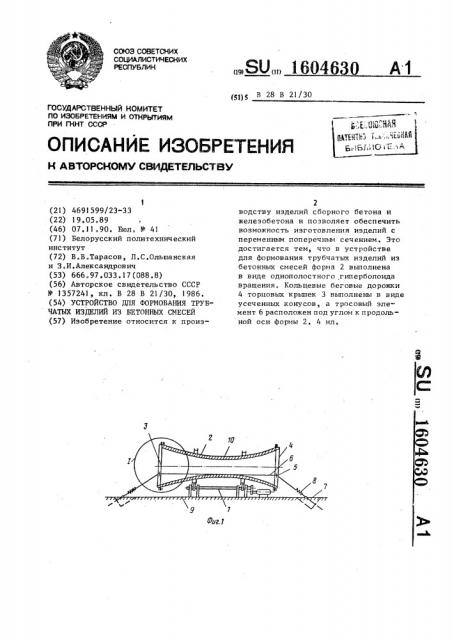

На фиг. 1 схематично изображено устройство для формования трубчатых изделий иэ -бетонных смесей, обший вид; на фиг. 2 — узел I на фиг. 1 в увепиченном масштабе; на фиг. 3— разрез А-А на фиг. 2; на фиг. 4— вид Б на фиг. 3.

Устройство для формования трубчатых изделий из бетонных смесей состоит из центрифуги 1 с опорными . и приводными роликами, установленную на последние форму 2 в виде гиперболоида вращения, с торцовыми крышками

3, имеющими кольцевые в виде усеченных конусов беговые дорожки 4, которые оперты посредством катков 5, пропущенный через них тросовый элемент

6, установленный под углом к продольной оси формы 2 и закрепленный при помощи анкеров 7 с пружин ми 8 на основании 9.

Устройство для формования трубчатых изделий из бетонных смесей работает следующим образом.

Собранную и сопряженную форму 2 с торцовыми крьпнками 3 устанавливают на опорные и приводные ролики центрифуги 1, затем в ее полость вводится тросовый элемент 6 и устанавливается под углом к продольной оси формы 2

I так, чтобы катки 5 контактировали с коническими кольцевыми беговыми дорожками 4 торцовых крышек 3. Натяжение тросового элемента 6 регулируется пружинами 8 анкеров 7. После этого в полость формы 2 подают сухую бетонную смесь, вращая при этом форму 2 на скорости распределения, срезая тросовым элементом 6 излишек бетонной смеси, формируя линейную поверхность однополостного гиперболоида и обеспечивая тем самым калибровку полости изделия. Затем подают в форму 2 воду затворения, увеличивают скорость вращения формы 2 до скорости уплотнения и производят окончательное уплотнение изделия 10„ формула изобретения

Устройство для .формования трубчатых изделий из бетонных смесей, содержашее установленную на приводные опорные ролики центрифуги форму с торцовыми крышками, имеющими кольцевые беговые дорожки, на которые оперт посредством катков закрепленный при помощи подпружиненных и регулируемых по длине анкеров тросовый элемент, расположенный в плоскости, параллельной горизонтальной плоскости, проходящей через продольную ось формы, о т л и ч а ю ш е— е с я тем, что, с целью обеспечения воэможности изготовления изделий с переменным поперечным сечением, форма выполнена в виде однополостного . гиперболоида вращения, кольцевые беговые дорожки торцовых крышек — в виде усеченных конусов, а тросовый элемент расположен под углом к продольной оси формы.
