Реферат



Изобретение относится к средствам для укупорки резьбовых горловин емкостей, препятствующим несанкционированному доступу к их содержимому. Цель изобретения - упрощение конструкции пробки. Пробка содержит гайку 1, подпружиненную относительно нее пружиной 11 чашку 2, установленную с возможностью соединения с гайкой посредством сцепляющего устройства, выполненного в виде храповых зубьев 4 и 5 на торцовых поверхностях гайки и чашки. Отпирающее устройство пробки представляет собой цилиндровый замок 6 со штифтовыми задержками, открываемый ключом 7. Диаметр окружности, описываемой головкой 16 ключа при его повороте, больше диаметра центрального отверстия 3 в дне чашки, а зазор между головкой ключа и чашкой меньше глубины зацепления храповых зубьев 4 и 5. 1 з.п.ф-лы, 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1604679 (51)5 В 65 D 55 14

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ .СССР (21) 4669642/30-13 (22) 30.03.89 (46) 07.11.90. Бюл. № 41 (72) В. Н. Катков (53) 683.538. 1 (088.8) (56) Авторское свидетельство СССР № 12!7725, кл. В 65 D 55/14,,1983. (54) ЗАПИРАЮЩАЯ ПРОБКА (57) Изобретение относится к средствам для укупорки резьбовых горловин емкостей, препятствующим несанкционированному доступу к их содержимому. Цель изобретения— упрощение конструкции пробки. Пробка содержит гайку 1, подпружиненную относи2 тельно нее пружиной 11 чашку 2, установленную с возможностью соединения с гайкой посредством сцепляющего устройства, выполненного в виде храповых зубьев 4 и 5 на торцовых поверхностях гайки и чашки. Отпирающее устройство пробки представляет собой цилиндровый замок 6 со штифтовыми задержками, открываемый ключом 7. „ диаметр окружности, описываемой головкой !6 ключа при его повороте, больше диаметра центрального отверстия 3 в дне чашки, а зазор между головкой ключа и чашкой меньш глубины зацепления храповых зубьев 4 и 5.

l З.п.ф-лы, 3 ил.

1604679

Формула изобретения

55 з

Изобретение относится к средствам для укупорки резьбовых горловин емкостей, препятствующим несанкционированному доступу к их содержимому.

Цель изобретения — упрощение конструкции пробки.

Выполнением цилиндрового замка пробки со штифтовыми задержками упрощается ее конструкция в результате сокращения количества деталей, входящих в пробку. Такое выполнение замка возможно при условии, что диаметр окружности, описываемой головкой ключа от этого замка при

его повороте, больше диаметра центрального отверстия в дне чашки, охватывающей резьбовую гайку пробки и подпружиненной относительно нее, а зазор между головкой ключа и чашкой меньше глубины зацепления сцепляющего гайку и чашку устройства.

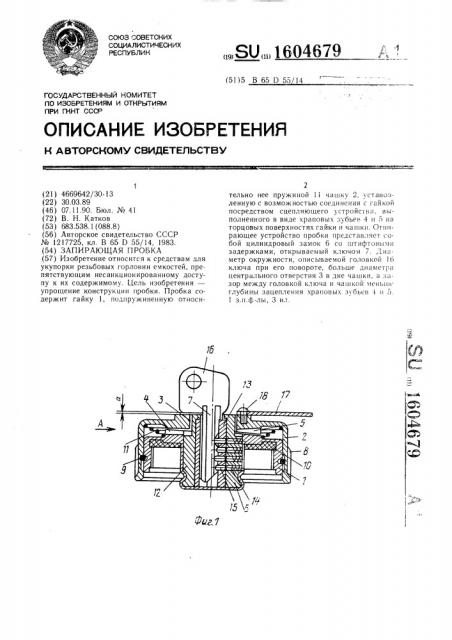

На фиг. 1 изображена запирающая пробка с вставленным ключом, вид сбоку; на фиг. 2 — то же, без ключа, вид сверху; на фиг. 3 — вид А на фиг. 1.

Запирающая пробка содержит полую гайку 1, имеющую на внутренней поверхности резьбу для навинчивания на горловину емкости, охватывающую ее чашку 2 с центральным отверстием 3 в ее дне, установленную с возможностью соединения и совместного вращения с гайкой с помощью сцепляющего устройства, которое может быть выполнено в виде храповых зубьев 4 и 5 на торцовых .поверхностях гайки 1 и чашки 2 соответственно.

Пробка содержит также отпирающее устройство в виде цилиндрового замка 6 со штифтовыми задержками, открываемого ключом 7.

Чашка 2 имеет на наружной цилиндрической поверхности ребра 8 для облегчения врагцения чашки рукой. Для обеспечения неразъемного соединения гайки 1 и чашки 2 между ними при сборке устанавливают разрезное пружинное кольцо 9, для чего на наружной поверхности гайки и внутренней цилиндрической поверхности чашки выполнены кольцевые канавки глубиной, равной диаметру проволоки пружинного кольца для гайки и половине диаметра проволоки для чашки соответственно, Ширина канавки на чашке больше глубины зацепления в сцепляющего устройства (храповых зубьев 4 и 5). В полости гайки 1 выполнена кольцевая канавка для размещения в ней герметизирующей прокладки 10. Чашка 2 подпружинена относительно гайки I пружиной

11. Центральная часть гайки 1 представляет собой тонкостенный стакан, в который вставлен и завальцован цилиндровый замок 6 со штифтовыми задержками. Замок состоит из корпуса 12, барабана 13, подпружиненных запирающих штифтов 14 и толкателей 15. Форма головки 16 ключа 7 выполнена таким образом, что зазор а между ней и чашкой 2 меньше глубины зацепления в храповых зубьев, а диаметр окружности, описываемой головкой ключа при его повороте, больше диаметра центрального отверстия 3 в дне чашки 2. Защиту замка от попадания влаги и пыли обеспечивает предохранительная крышка 17, поворачивающаяс я вокруг ви н та 18.

Запирающая пробка используется следующим образом.

Для наворачивания пробки на горловину емкости необходимо поджать чашку 2 к гайке 1 до полного зацепления храповых зубьев 4 и 5 и вращать чашку по часовой стрелке. При этом нет необходимости вставлять ключ в замок.

Для свинчивания крышки необходимо поджать чашку 2 к гайке 1 до полного за- . цепления храповых зубьев 4 и 5 и вставить ключ 7. При этом толкатели 15 выставляют запирающие штифты 14 на линию разъема корпуса 12 и барабана 13, позволяя последнему свободно поворачиваться при повороте ключа 7. После поворота барабана

13 на некоторый угол толкатели 15, жестко упираясь в тело корпуса 12, заклинивают ключ и удерживают его от выпадания в таком положении, когда зазор а между головкой !6 ключа и торцом чашки 2 меньше глубины зацепления в храповых зубьев 4 и 5.

Поскольку осевой люфт чашки 2 определяется величиной зазора а, то пружина 11 не может вывести чашку 2 из зацепления с гайкой 1, и последняя может быть свинчена с горловины емкости.

Защита от несанкционированного доступа к содержимому емкости обеспечивается набором толкателей, а также правильным заданием угла скоса храповых зубьев 4 и 5, обеспечивающего их взаимное проскальзывание при любом усилии поджатия «от руки» чашки 2 к гайке 1 при отсутствии ключа 7.

Таким образом, ключ не только открывает замок, но благодаря новой форме головки фиксирует гайку и чашку в сцепленном положении, замок не только санкционированно позволяет привести в действие устройство сцепления, но и удерживает ключ от выпадания после его поворота.

Функция приведения B действие устройства сцепления возложена на чашку, а само устройство сцепления упрощено и выполнено в виде храповых зубьев на торцовых поверхностях гайки и чашки, 1. Запирающая пробка, содержащая полую гайку, охватывающую ее чашку с центральным отверстием в ее дне, установленную с возможностью соедиения с гайкой с помощью сцепляющего устройства, и отпирающее устройство в виде цилиндрового замка с ключом, отличающаяся тем, что, с

1604679

Составитель Е. Сафронов

Редактор Н. Бобкова Техред А. Кравчук Корректор О. Ципле

Заказ 3426 Тираж 493 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС P

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательскии комбинат «Патент», г. Ужгород, ул. Гагари а ина, 101

5 целью упрощения конструкции, замок выполнен со штифтовыми задержками, при этом диаметр окружности, описываемой головкой ключа при его повороте, больше диаметра центрального отверстия в дне чашки, а зазор между головкой ключа и чашкой

6 меньше глубины зацепления сцепляющего устройства.

2. Пробка по п. 1, отличающаяся тем, что сцепляющее устройство выполнено в виде храповых зубьев на торцовых поверхностях

5 гайки и чашки.
