Траверса для продольного перемещения длинномерных лесоматериалов

Траверса для продольного перемещения длинномерных лесоматериалов

Иллюстрации

Показать все

Реферат



Изобретение относится к лесной промышленности и позволяет повысить надежность работы за счет обеспечения перемещения лесоматериалов без проскальзывания. Траверса содержит основание в виде плиты 1 с закрепленными на ней треугольными упорами (ТУ) 2, на которых установлены с двух сторон основные и дополнительные съемные рабочие элементы (РЭ) 3,4. Последние выполнены с прямолинейными заостренными кромками (К) 5,6, направленными наружу, т.е. в противоположные от ТУ 2 стороны. При этом РЭ 3,4 установлены вертикально с образованием седла и крепятся к ТУ 2 зажимным приспособлением в виде болтового соединения 7. Лесоматериал укладывается в седло траверсы на РЭ 3,4, которые вдавливаются К 5,6 в лесоматериал. При перемещении траверс в одну сторону лесоматериал толкается, например, К 5, а при перемещении в другую - К 6. При остановке сдвигу лесоматериала препятствуют соответственно К 6 и К 5. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 В 65 G 17 32

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Г

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4624398/27-03 (22) 22.12.88 (46) 07.11.90. Бюл. № 41 (71) Центральный научно-исследовательский и проектно-конструкторский институт механизации и энергетики лесной промышленности (72) С. К. Теслюк, А. К. Теслюк и В. М. Чудинов (53) 621.869 (088.8) (56) Авторское свидетельство СССР № 1197952, кл. В 65 G 47/22, 1982.

Авторское свидетельство СССР № 1305074, кл. В 65 G 17/32, 1985. (54) ТРАВEPCA ДЛЯ ПРОДОЛЬНОГО

ПЕРЕМЕЩЕНИЯ ДЛИННОМЕРНЫХ

ЛЕСОМАТЕРИАЛОВ (57) Изобретение относится к лесной промышленности и позволяет повысить надежность работы за счет обеспечения перемеÄÄSUÄÄ 1604704 А 1 щения лесоматериалов без проскальзывания. Траверса содержит основание в виде плиты 1 с закрепленными на ней треугольными упорами (ТУ) 2, на которых установлены с двух сторон основные и дополнительные съемные рабочие элементы (РЭ) 3,4. Последние выполнены с прямолинейными заостренными кромками (К) 5,6, направленными наружу, т.е. в противоположные от ТУ 2 стороны. При этом РЭ 3,4 установлены вертикально с образованием седла и крепятся к ТУ 2 зажимным приспособлением в виде болтового соединения 7.

Лесоматериал укладывается в седло траверсы на РЭ 4, которые вдавливаются

К 5,6 в лесоматериал. При перемещении траверс в одну сторону лесоматериал толкается, например, К 5, а при перемен;енин в другую — К 6. При остановке сдвигу лесоматериала препятствуют соответственно К 6 и 5. 2 ил.

1604704

Формула изобретения

Составитель Б. Толчанов

Редактор Н. Бобкова Техред А. Кравчук Корректор М. Максимишинеи

Заказ 3427 Тираж 658 Подписное

В11ИИПИ Государственного комитета по изобретениям и открытиям прп ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 415

Производственно-издательский комбинат «Г!атент», г. Ужгород, ул. Гагарина, 101

Изобретение относится к лесной промышленности и может быть применено в оборудовании для раскряжевки лесоматериалов.

Целью изобретения является повышение надежности работы путем обеспечения перемещения лесоматериалов без проскальзывания.

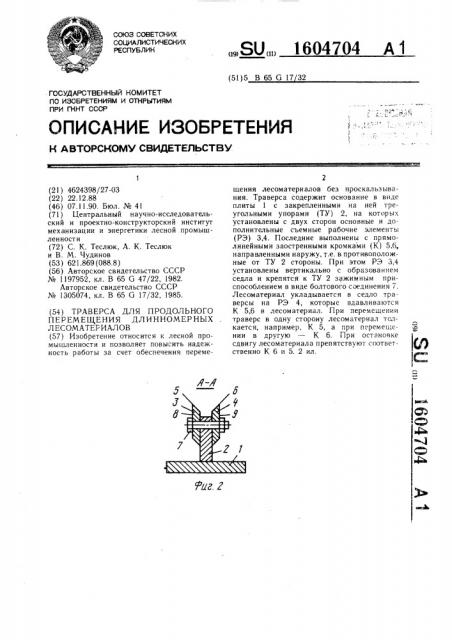

На фиг. 1 изображена траверса для продольного перемещения длинномерных лесоматериалов, вид спереди; на фиг. 2— разрез А-А на фиг. 1.

Траверса для продольного перемещения дл инномерных лесоматериалов представляет собой основание, выполненное в виде плиты

1 с треугольными упорами 2, на которых установлены съемные рабочие элементы 3 и дополнительные съемные рабочие элементы

4. Съемные элементы 3 и 4 имеют заостренные кромки 5 и 6, которые образуют седло для укладки хлыстов и выполнены прямолинейными. Элементы 3 и 4 расположены в плоскости, перпендикулярной оси хлыста, и установлены вертикально с двух сторон упоров 2 кромками 5 и 6 наружу, т е. в противоположные от упоров 2 стороны.

Упоры 2 установлены на плите 1 под прямым углом. Зажимное приспособление выполнено, например, в виде болтового соединения 7. Съемные рабочие элементы

3 и 4 имеют боковые поверхности 8 и 9, расположенные вертикально и установленные с возможностью поворота на 180 при затуплении кромок 5 и 6.

Траверса для продольного перемещения длинномерных лесоматериалов работает следующим образом.

Хлыст закладывается в седло траверсы.

При этом благодаря массе хлыста заостренные кромки 5 и 6 съемных рабочих элементов 3 и 4 вдавливаются в кору хлыста.

Чем больше масса хлыста, тем больше вдавливание. Благодаря тому, что боковые поверхности 8 и 9 съемных элементов 3 и 4 вертикальны, усилия при торможении и разгоне хлыста действуют только вдоль хлыста.

Максимальная сила сцепления хлыста с траверсой достигается благодаря тому, что съемные рабочие элементы выполнены прямолинейными.

Траверса для продольного перемешения длинномерных лесоматериалов, включающая основание в виде плиты с закрепленными на нем треугольными упорами и съемными

20 рабочими элементами, выполненными с заостренными кромками и установленными на треугольных упорах посредством зажимного приспособления с возможностью образования седла для длинномерных лесоматериалов, отличающаяся тем, что, с целью повышения надежности работы путем обеспечения перемещения лесоматериалов без проскальзывания, она снабжена дополнительными съемными рабочими элементами, при этом основные и дополнительные съемные рабочие элементы установлены верти30 кально с двух сторон треугольных упоров и выполнены с прямолинейными заостренными кромками, обращенными в противоположные от треугольных упоров стороны.
