Илоочистительная установка
Иллюстрации
Реферат
Изобретение относится к устройствам для очистки озер от ила. Цель изобретения - повышение производительности, а также удешевление и ускорение добычи ила. В устройстве происходит обезвоживание ила в воде посредством его уплотнения в емкости без дна, имеющей покрышку с отверстиями для прохождения воздуха и воды. Емкость погружается в ил под действием своей тяжести и грузовой плиты. Если этой тяжести недостаточно, т.к.слой или от 1 метра до 12-16 метров, то грузовая плита заменяется на более тяжелую. Выдавливание ила из емкости происходит при помощи покрышки, поверхности, ее покрывающей, стержней и той же грузовой плиты. При этом грузовая плита вместе с вторым стержнем, на котором закреплена поверхность с выступами для входа в отверстия покрышки, движется по стержням, на которых емкость присоединена к грузовой плите. Вниз под тяжестью плиты поверхности с покрышкой передвигаются внутри емкости, выдавливая ил. Ил может выдавливаться прямо в кузов самосвала или же емкостью ставится на подставку и выдавливается на транспортер, который подает ил на иловую площадку для подсушки. При снабжении подставки дозатором ил можно упаковать в полиэтиленовые мешки. Устройство отличается простотой, дешевое в эксплуатации, не требует больших капитальных затрат на разработку или и значительно повышает производительность труда. 1 ил.
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (я)5 С 02 F 11/12
ГОСУДАРСТВЕ1+ЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР

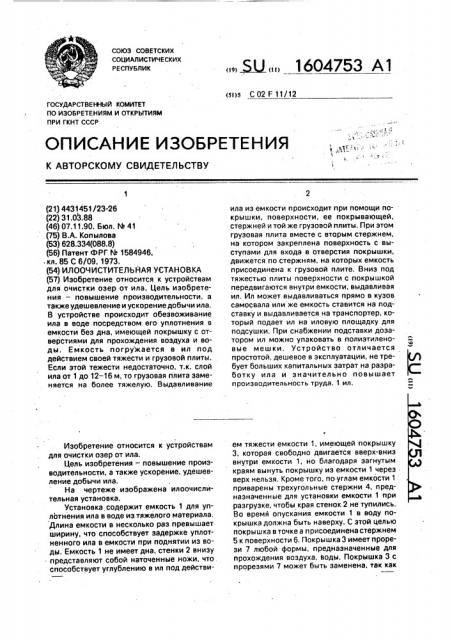

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Ы (21) 4431451/23-26 (22) 31.03.88 (46) 07.11.90. Бюл. ЬЬ 41 (75) В.А. Копылова (53) 628.334(088.8) (56) Патент ФРГ М 1584946, . кл. 85 С 6/09, 1973. (54) ИЛООЧИСТИТЕЛЬНАЯ УСТАНОВКА (57) Изобретение относится к устройствам для очистки озер от ила. Цель изобретения — повышение производительности, а также удешевление и ускорение добычи ила.
В устройстве происходит обезвоживание ила в воде посредством его уплотнения в емкости без дна, имеющей покрышку с отверстиями для прохождения воздуха и воды, Емкость погружается в ил под действием своей тяжести и грузовой плиты, Если этой тежести недостаточно, т.к. слой ила от 1 до 12 — 16 м, то грузовая плита заменяется на более тяжелую. Выдавливание
Изобретение относится к устройствам для очистки озер от ила.
Цель изобретения — повышение производительности, а также ускорение, удешевление добычи ила.
На чертеже изображена илоочислительная установка.
Установка содержит емкость 1 для уплотнения ила в воде из тяжелого материала, Длина емкости в несколько раз превышает ширину, что способствует задержке уплотненного ила в емкости при поднятии из воды, Емкость 1 не имеет дна, стенки 2 внизу представляют собой наточенные ножи, что. способствует углублению в ил под действи„„ Ж„„1604753 А1 ила из емкости происходит при помощи покрышки, поверхности, ее покрывающей, стержней и той же грузовой плиты. При этом грузовая плита вместе с вторым стержнем, на котором закреплена поверхность с выступами для входа в отверстия покрышки, движется по стержням, на которых емкость присоединена к грузовой плите. Вниз под тяжестью плиты поверхности с покрышкой передвигаются внутри емкости, выдавливая ил. Ил может выдавливаться прямо в кузов самосвала или же емкость ставится на подставку и выдавливается на транспортер, который подает ил на иловую площадку для подсушки. При снабжении подставки дозатором ил можно упаковать в полиэтиленовые мешки. Устройство отличается простотой, дешевое в эксплуатации, не требует больших капитальных затрат на разработку ила и значительно повышает производительность труда. 1 ил. ем тяжести емкости 1, имеющей покрышку
3, которая свободно двигается вверх-вниз внутри емкости 1, но благодаря загнутым краям вынуть покрышку иэ емкости 1 через верх нельзя. Кроме того, по углам емкости 1 приварены трехугольные стержни 4, предназначенные для установки емкости 1 при разгрузке, чтобы края стенок 2 не тупились, Во время опускания емкости 1 в воду покрышка должна быть наверху. С этой целью покрышка в точке а присоединена стержнем
5 к поверхности 6. Покрышка 3 имеет прорези 7 любой формы, предназначенные для прохождения воздуха, воды, Покрышка 3 с прорезями 7 может быть заменена, так как
1604753
15
50 ближе к поверхности воды ил менее уплотнен, чем на глубине 6-10 м от поверхности.
Емкость 1 присоединена двумя стержнями
8 к грузовой плите 9, при этом в зависимости от глубины залегания ила стержни 8 могут наращиваться в точках б, Поверхность 6 предназначена для покрытия прорезей 7 покрышки 3 при вытеснениимла из емкости 1, а также для очистки прорезей 7. Поверхность 6 содержит выступы 10 для входа в прорези 7. Края поверхности 6 срезаны, размер ее меньше покрышки, тем самым она свободно передвигается в емкости 1 вместе с покрышкой
3. К поверхности 6 присоединены стержень
-11, который соединен с грузовой плитой 9.
Длина стержня 11 до плиты 9 должна быть равна длине емкости 1, так как с помощью поверхности 6 и стержня 11 происходит разгрузка от ила емкости 1
Грузовая плита 9 предназначена для увеличения нагрузки на емкость 1 при погружении ее в ил и для освобождения емкости 1 от ила. Грузовая плита 9 имеет три отверстия 12 для входа стержней 8 и 11, которые закреплены болтами 13 плиты 9, а снизу закреплен лишь стержень 11 болтом
14, при этом болты 13 снимаются при замене грузовой плиты при условии, если нагрузка плиты 8 недостаточна для погружения емкости 1 в ил.
Кран 15 со стрелой 16 предназначен для поддержки всего устройства на весу, спускания в ил, поднятия и освобождения емкости 1 от ила, при этом соединены с грузовой плитой 9 в четырех точках 17 и 18 и со стержнем 11 в точке 19. Установка должна иметь плавучую платформу 20 или площадку на земле, на которой установлены кран 15, подвижная подставка 21 для емкости 1 и транспортер 22. Сетка 23 на поверхности воды обозначает место для опускания емкости 1. В установку входит иловая площадка 24 с небольшим уклоном для просушки ила 25, содержащая углубление 26 для стока воды.
Установка работает следующим образом.
C одного берега на другой натягивается один ряд сетки 23, вынимаются инородные тела, устанавливается величина слоя воды и определяется размер стержней 8 и 11. При помощи крана 15 емкость 1 и грузовая плита 9 подаются в первую, а затем последующие секции сетки 23. Емкость 1 опускают в воду.
Воздух, вода, очень жидкий ил выходят через отверстие 7 покрышки 3. Емкость 1 бла25
45 годаря своей тяжести погружается в ил, если тяжести емкости 1 недостаточно, то грузовая плита 9 давит на стержни 8. При условии, когда ил достаточно плотен и тяжести емкости 1 и грузовой плиты 9 недостаточно, то грузовая плита 9 заменяется на более тяжелую. После погружения емкости
1 полностью в ил она вынимается, учитывая, что при движении ил уплотняется и длина емкости 1 больше ширины, то ил остается внутри емкости 1. Затем емкость освобождается от ила при помощи поверхности 6 и той же грузовой плиты 9. Последняя по стержням 8 вместе со стержнем 11 опускается на расстояние, которое должна пройти поверхность 6 по всей длине емкости 1, при этом плоскость поверхности 6 покрывает покрышку 3, выступы 10 входят в отверстие
7, стержень 5 в точке а погружается в ил.
Грузовая плита 9 и стержень 11 вместе с поверхностью 6 и покрышкой 3 выдавливают ил, при этом ил может выдавливаться на весу.в кузов самосвала, если берег рядом, или же емкость 1 ставится на подставку на колесах платформы 20 и ил выдавливают на транспортер 22 для подачи на иловую площадку 24 для подсушки, при этом площадка имеет наклон и снабжена углублением 26 для стока воды. На подставку 21 может быть установлен дозатор для упаковки ила в полиэтиленовые мешки. Таким образом, добыча ила происходит слоями, по мере удаления от поверхности воды происходит наращивание стержней 8 и 11.
Предлагаемая установка не сложна по конструкции,.не требует больших капитальных вложений, значительно сокращает время добычи ила и позволяет значительно повысить производительность труда.
Формула изобретения
Илоочистительная установка, содержащая устройство для добычи ила и иловую площадку для обезвоживания, о т л и ч а ющ а я с я тем, что, с целью повышения производительности, а также ускорения и удешевления добычи ила, устройство для добычи ила выполнено в виде емкости без дна с острыми нижними кромками, снабженной покрышкой с прорезями, установленной с возможностью перемещения в емкости, грузовой плитой со стержнями„установка снабжена краном со стрелой, присоединенной к грузовой плите, плавучей платформой или площадкой для крана, подвижной подставкой для емкости и транспортером.
