Соединительный элемент для крепления деревянных деталей

Соединительный элемент для крепления деревянных деталей

Иллюстрации

Показать все

Реферат



Изобретение относится к строительству и предназначено для соединения деревянных элементов с помощью зубчатых пластин. Цель изобретения - повышение несущей способности соединения. Соединительный элемент выполнен в виде полосы 1 с треугольными зубьями 2 и 3 по краям, выштампованными из полосы 1 и отогнутыми под углом к ее плоскости. Линия изгиба зубьев 2 и 3 составляет с продольной осью полосы тупой и острый углы соответственно у двух соседних зубьев. Зубья по одной стороне пластины сдвинуты относительно зубьев по другой стороне пластины на полшага. Полоса имеет отверстия 4 для монтажного крепления соединительного элемента. 2 ил.

союз советских социАлистических

РЕСПУБЛИК (51)5 Е 04 В 1/49

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4612756/23-33 (22) 01,12.88 (46) 07,11.90.Бюл. %41 (71) Марийский политехнический институт им, А.M. Горького (72) В.Г, Котлов и Н.Н. Степанов (53) 69.024.8 (088.8) (56) Проспект фирмы Krallix Holding. SA, 1976, с. 13. (54) СОЕДИНИТЕЛЬНЫЙ ЭЛЕМЕНТ ДЛЯ

КРЕПЛЕНИЯ ДЕРЕВЯННЫХ ДЕТАЛЕЙ (57) Изобретение относится к строительству и предназначено для соединения деревянных элементов с помощью зубчатых пла„„5U„„1604945 А1 стин. Цвль изобретения — повышение несущей способности соединения. Соединительный элемент выполнен в виде полосы 1 с треугольными зубьями 2 и 3 по краям, выштампованными из полосы 1 и отогнутыми под углом к ее плоскости. Линия отгиба зубьев 2 и 3 составляет с продольной осью полосы тупой и острый углы соответственно у двух соседних зубьев. Зубья по одной стороне пластины сдвинуты относительно зубьев по другой стороне пластины на полшага. Полоса имеет отверстия 4 для монтажного крепления соединительного элемента.

2 ил.

1604945

Составитель Н. Павлова

Техред М.Моргентал Корректор Н. Король

Редактор О. Головач

Заказ 3439 Тираж 593 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101

Изобретение относится к строительству и предназначено для соединения деревян-. ных элементов с помощью зубчатых пластим.

Цель изобретения — повышение несущей способности соединения.

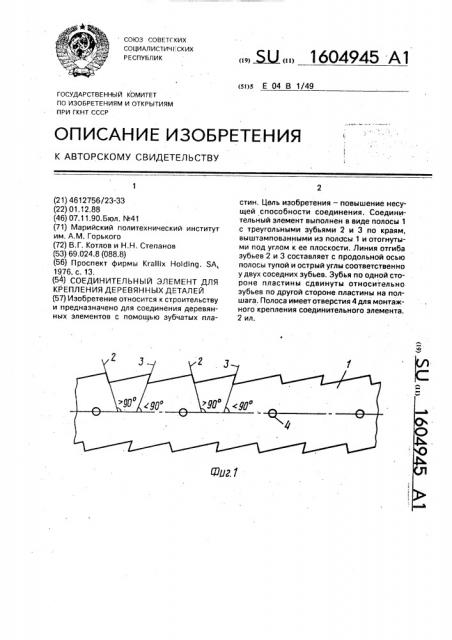

На фиг.1 показан соединительный элемент в виде полосы с зубьями, вид сверху, разрез; на фиг.2 — полоса с зубьями, сдвинутыми на полшага, вид сверху, Соединительный элемент выполнен в виде полосы 1 с треугольными зубьями 2 и

3 по краям, выштампованными из полосы 1 и отогнутыми под углом к ее плоскости. Линия отгиба зубьев 2 и 3 составляет с продольной осью полосы тупой и острый углы соответственно у двух соседних зубьев.

Зубья 2 и 3 по одной стороне полосы 1 сдвинуты на полшага относительно зубьев

2 и 3 по другой стороне полосы. Полоса имеет отверстия 4 для монтажного крепления соединительного элемента. За счет отгиба смежных. зубьев под разными углами к продольной оси полосы производится анке-. ровка их в древесине, а сдвижка зубьев с одной стороны на полшага по отношению зубьев с другой стороны не влечет раскалы,вание древесины, Выштамповка зубьев из материала полосы обеспечивает безотходную технологию производства.

5 Для соединения двух деревянных элементов их устанавливают в проектное положение, на них укладывают соединительный элемент в виде полосы 1, фиксируют положение с помощью гвоздей, вбиваемых через

10 отверстия 4, и затем запрессовывают или вбивают вручную пластину 1 в соединяемые элементы конструкции с двух сторон узла, Формула изобретения

Соединительный элемент для крепле15 ния деревянных деталей, выполненный в виде полосы с треугольными зубьями по краям, отогнутыми пад углом к плоскости полосы, отличающийся тем, что, с целью повышения несущей способности соедине20 ния, зубья расположены так, что линия их отгиба проходит под утлом к продольной оси пластины, выполненным тупым и острым соответственно у двух соседних зубьев, а зубья на одной из сторон пластины сдви25 нуты на полшага относительно зубьев на другой стороне пластины.
