Узловое соединение стержней пространственного каркаса

Узловое соединение стержней пространственного каркаса

Иллюстрации

Показать все

Реферат



Изобретение относится к строительству, а именно к узловым соединениям стержней пространственных каркасов, преимущественно геофизических куполов. Цель изобретения - расширение функциональных возможностей, упрощение изготовления и снижение трудоемкости монтажа. Узловое соединение включает сердечник 1 в виде усеченного с двух сторон полого шара, охватывающие его стенку пластинчатые скобы 2, имеющие продольные прорези 3, защемленные между скобами 2 и сердечником 1 поперечины 4, прикрепленные к концам конусообразных наконечников стержней. Проектное положение стержней зафиксировано пружинными фиксаторами 6, вставляемыми в прорези 3, после разворота стержней на 90° и рихтовки их положения по длине прорезей. 1 з.п.ф-лы, 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

1604947 А1 (я)з Е 04 В 1/58, 7/10

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

i .АЙ Й Йл з. !8 Ег .A

О фь

О

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4640268/ 23-33 (22) 23.01.89 (46) 07.11.90. Бюл. N.. 41 (71) Ташкентский политехнический институт имени А. Бируни (72) Д.Б. Вестель и П.Б. Рапопорт (53) 69.057.4:624.017.7 (088.8) (56) Патент США М 3882650, кл. 52-223 R, 1975.

Авторское свидетельство СССР

N. 783431, кл. Е 04 В 1/58, 1979. (54) УЗЛОВОЕ СОЕДИНЕНИЕ СТЕРЖНЕЙ

ПРОСТРАНСТВЕННОГО КАРКАСА (57) Изобретение относится к строительству, а именно к узловым соединениям стержней пространственных каркасов преимущественно геодезических куполов.

Цель изобретения — расширение функциональных возможностей, упрощение изготовления и снижение трудоемкрсти монтажа.

Узловое соединение включает сердечник 1 в виде усеченного с двух сторон полого шара. охватывающие его стенку пластинчатые скобы 2, имеющие продольные прорези 3, защемленные между скобами 2 и сердечником

1 поперечины 4, прикрепленные к концам конусообразных наконечников стержней.

Проектное положение стержней зафиксировано пружинными фиксаторами 6, вставляемыми в прорези 3, после разворота стержней на 90 и рихтовки их положения по длине прорезей. 1 з.п.ф-лы, 2 ил.

1604947

Изобретение позволяет испольэовать унифицированные узлы для сборки геодезических куполов при любом проектном количестве типоразмеров стержней, что расширяет функциональные возможности предложенного технического решения по сравнению с узловыми соединениями с фиксированными болтовыми креплениями стержней. Одновременно упрощается монтаж пространственных каркасов и изготовление деталей крепления.

Фиг.2

Составитель Н. Радковский

Техред M.Moðãåíãëë Корректор Т. Патай

Редактор О. Головач

Заказ 3439 Тираж 598 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР.

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород. ул.Гагарина, 101

Изобретение относится к строительству, а именно к узловым соединениям стерж-. ней пространственных каркасов, преимущественно геодезических куполов.

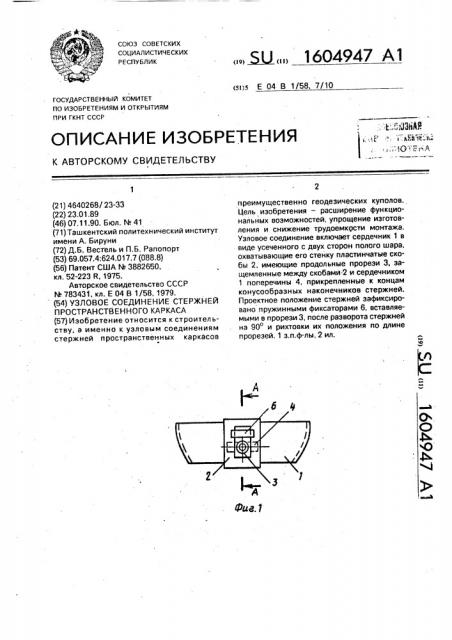

Цель изобретения — расширение функ- 5 циональных возможностей, упрощение изготовления и снижение трудоемкости монтажа, На фиг.1 изображен сердечник с закрепленной на нем скобой; на фиг.2 — сече- 10 ние А-А на фиг.1, Узловое соединение содержит сердечник 1 в виде усеченного с двух сторон полого шара, охватывающие стенку сердечника

С-образные пластинчатые скобы 2, имею- 15 щие продольные прорези 3, защемленные между скобами 2 и сердечником поперечины 4, прикрепленные к концам конусообразных наконечников стержней 5. В прорези 3 вставлены фиксаторы б положе- 20 ния наконечников стержней, которые могут быть выполнены в виде И=образных подпружиненных вставок, Монтаж узлового соединения осуществляют в следующей последовательности. 25

Надетую на узловой элемент 1 С-образную скобу располагают в плоскости стержня 5, развернутого так, что поперечина 4 размещается вдоль прорези 3, Затем поперечина 4 вводится в прорезь 3 до упора в 30 сердечник 1, стержень разворачивается на

90О, опускается или поднимается вдоль прорези до проектного положения и фиксируется фиксатором 6, Формула изобретения

1. Узловое соединение стержней пространственного каркаса, включающее сердечник в виде усеченного с двух сторон полого шара, наконечники стержней и элементы крепления их к сердечнику, о тл ич а ю щ е е с я тем, что, с целью расширения функциональных возможностей, упрощения изготовления и снижения трудоемкости монтажа, элементы крепления выполнены в виде охватывающих стенку сердечника Собразных пластинчатых скоб со сквозными продольными прорезями для крепления наконечников, а последние — в виде конусообразных приливов с поперечинами на концах, защемленными между скобами и сердечником, при этом скобы снабжены размещенными в прорезях фиксаторами положения наконечников, 2, Соединение поп.1, отл ич а ю щеес я тем, чзо фиксаторы выполнены в виде

0 -образных подпружиненных вставок.
