Мобильный акустический экран

Мобильный акустический экран

Иллюстрации

Показать все

Реферат



Изобретение относится к строительству, а именно к шумозащитным экранам для промышленных зданий и зданий учебно-производственных мастерских. Цель изобретения - повышение акустической эффективности при повышении устойчивости экрана. Акустический экран выполнен из трех слоев прозрачного материала, установленного в рамы каркаса 1. При этом два наружных светопрозрачных слоя 2 перфорированы и выполнены с кривизной, а каркас экрана снабжен роликами. Угол раскрытия между осью симметрии наружного слоя и его кромкой составляет 40-60°. 1 З.п.ф-лы, 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 Е 04 В 1/84

ГОСУДАРСТВЕННЫЙ КОМИТЕТ . ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Фиг, 1 (21) 4482196/23-33 (22) 06.07.88 (46) 07.11.90. Бюл, М 41 (71) Центральный научно-исследовательский и проектный институт типового и экспериментального проектирования учебных зданий и Научно-исследовательский институт строительной физики (72) Т.И. Галактионова, С.П. Соловьев, В.Э. Имедашвили, И.Л. Шубин и В.П. Черепа нов (53) 699Я44 (088,8) (56) Авторское свидетельство СССР

N. 815196, кл. Е 04 В 1/84, 1979.

Патент США М 3949827, кл. 181 — 33, 1975.

„„5U„„1604950 А1 (54) МОБИЛЬНЫЙ АКУСТИЧЕСКИЙ ЭКРАН (57) Изобретение относится к строительству, а именно к шумозащитным экранам для промышленных зданий и зданий учебнопроизводственных мастерских. Цель изобретения — повышение акустической эффективности при повышении устойчивости экрана. Акустический экран выполнен иэ трех слоев прозрачного материала, установленного в рамы каркаса 1. При этом два наружных светопрозрачных слоя 2 перфорированы и выполнены с кривизной, а каркас экрана снабжен роликами. Угол раскрытия между осью симметрии наружного слоя и его кромкой составляет 40-60 .

1 з,п.ф-лы, 2 ил.

1604950

AL= 10lg(1

Фиг.z

Изобретение относится к строительству, а именно к шумозащитным экранам для. промышленных и общественных зданий, обеспечивающим комфортные условия, например, в шумных учебно-производственных мастерских и промышленных цехах, Цель изобретения — повышение акустической эффективности при повышении устойчивости.

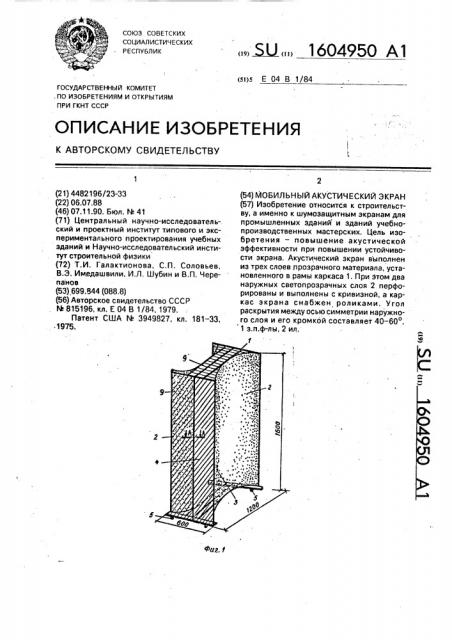

На фиг.1 изображен акустический экран, общий вид; на фиг.2 — разрез А-А на фиг,1.

Акустический экран представляет собой металлический каркас 1, детали которого жестко соединены. между собой, в две крайние рамы каркаса помещены перфорированные слои 2 из пластмассы или другого материала, по всей поверхности которых выполнены перфорированные отверстия 3 с равномерным шагом 8, в среднюю раму каркаса помещен светопрозрачный звукоотражающий слой из того же материала. Каркас установлен на ролики 5, светопрозрачный звукоотражающий слой с помощью металлического уголка 6, эластичной прокладки 7 и винта 8 крепится к раме каркаса. Сверху, снизу и с двух боковых сторон экран закрыт пластинами 9 из того же материала. Два наружных перфорированных слоя выполнены с кривизной таким образом, что угол раскрытия между осью и кромкой слоя составляет 40 — 60О.

Мобильный акустический экран работает следующим образом.

Звуковые волны, идущие от источника шума, попадают под различными углами на поверхность экрана, Часть звуковой энергии поглощается резонирующими полостями.

Поглощение энергии возрастает на частотах, для которых имеет место акустический резонанс. Каждый ряд перфорированных

5 отверстий, отстоящих от дна резонатора (в нашем случае от среднего прозрачного листа), может быть настроен на определенную частоту, Дополнительная акустическая эффек10 тивность экрана за счет наличия кривизны по сравнению с плоским экраном составляет

15 где О- угол раскрытия между осью симметрии слоя и его кромкой, Акустический экран, например, секция из 6 экранов позволяет снизить уровни звукового давления перед экраном на 15-25 дБ

20 для частоты f = 1000 Гц в зависимости от месторасположения источника и приемника (расчетной точки).

Формула изобретения

1. Мобильный акустический экран, со25 держащий корпус и заполнение с перфорированными наружными слоями и внутренним звукоотражающим слоем, о тл и ч а ю шийся тем, что, с целью повышения акустической эффективности при увели30 чении устойчивости, наружные слои имеют криволинейную поверхность с кривизной, направленной внутрь экрана, причем угол

" раскрытия между осью симметрии наружного слоя и его кромкой составляет 40-60О.

35 2. Экран по п.1, о т л и ч.а ю щ и. и с я тем, что слои заполнения выполнены из светопрозрачного пластика.
