Способ монтажа теплоизолированных кровель

Способ монтажа теплоизолированных кровель

Иллюстрации

Показать все

Реферат



Изобретение относится к области строительства, а именно к способам монтажа теплоизолированных кровель, утепляемых непосредственно в процессе монтажа, и позволяет упростить монтаж и повысить экологическую безопасность работ, а также улучшить теплотехнические качества за счет равномерного распределения утеплителя. Способ монтажа теплоизолированных кровель заключается в том, что производят настил полос 2 гибкого рулонируемого материала поверх прогонов 1 и перпендикулярно им с нахлестом продольных кромок полос. В сформированные секции заливают утеплитель 4. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (st>s Е 04 Р 11/00

ГОСУДАРСТВЕI гй-IЙ КОМИТЕТ

Г10 ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГК1-1 Г СССР

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4618734/23-33 (22) 22.12.88 (46) 07.11.90, Бюл. 1Ф 41 (71) центральный научно-исследовательский, проектныи и конструкторско-технологический институт легких металлических конструкций (72) А.Н.Смирнов и А,М.Чистяков (53) 6о 024 15(088 8) (56) Заявка ЕП В г. 0222284, кл, Е 04 0 13/16, 1987. (54) СПОСОБ МОНТАЖА ТЕПЛОИЗОЛИРОВАННЫХ КРОВЕЛЬ. Ы 1664961 А1 (57) Изобретение относится к области строительства, а именно к способам монтажа теплоизолирован н ых кровель, утепляем ых непосредственно в процессе монтажа, и позволяет упростить монтаж и повысить экологическую безопасность работ, а также улучшить теплотехнические качества за счет равномерного распределения утеплителя.

Способ монтажа теплоизолированных кровель заключается в том, что производят настил полос 2 гибкого рулонируемого материала поверх прогонов 1 и перпендикулярно им с нахлестом продольных кромок полос. В сформированные секции заливают

;- еплитель 4. 1 ил.

1604961

Составитель M, B è Horðàäoaà

Техред M,Moðãåíòaë Корректор И.Муска

Редактор И.Шмакова

Заказ 3440 Тираж 584 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г, Ужгород, уп.Гагарина, 101

Изобретение относится к строительству, а именно к способам монтажа теплоизолированных кровель, утепляемых непосредственно в процессе монтажа.

Целью изобретения является упрощение монтажа и повышение экологической .безопасности работ, а также улучшение теплотехнических качеств за счет равномерного распределения утеплителя.

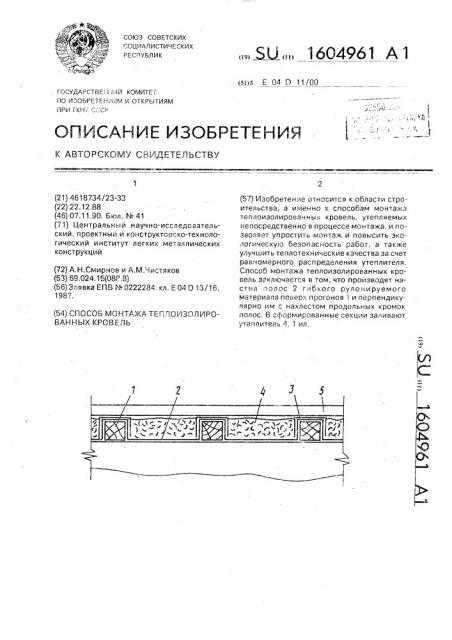

На чертеже изображен участок кровли, изготовленной данным способом, поперечный разрез.

Пример. На металлические стропильные элементы {фермы) устанавливают деревянные прогоны 1, на которые затем настилают полосы 2 регулированной стеклоткани шириной 1 м. Полосы 2 стеклоткани укладывают без натяга, перпендикулярно направлению прогонов, с нахлестом продольных кромок полос шириной 6 см от края каждой кромки. Затем осуществляют формирование коробчатых секций. Для этого на прогоны 1 поверх полос 2 в местах нахлеста полос одевают жесткие элементы

3, представляющие собой отрезки швеллера длиной 12 см, производя тем самым натяг полос стеклоткани. Готовые секции заливают вспененным утеплителем 4, в качестве которого используют мочевиноформальдегидный заливочный пенопласт, обладающий в жидком виде низкой внутренней вязкостью, что позволяет подавать его seрез шланги протяженностью до 24 м прямо с земли. Не дожидаясь затвердевания утеплителя 4, время основного затвердевания которого 2 ч, а время перехода в состояние полной кондиции 7 сут., производят укладку наружного ограждающего слоя 5, представляющего собой стальной оцинкованный профнас ил, который крепят к прогонам 1, В случае необходимости выходы вентилируемых полостей профнастила затыкают волокнистыми фил ьтрами.

5 Применение данного способа монтажа теплоизолированных кровель позволит одновременно с снижением трудозатрат в резул ьтате уп рощения монтажа и экологической безопасностью работ повы10 сить теплотехнические качества за счет образования несообщающихся секций, в результате чего жидкий утеплитель, при наличии некоторого ската покрытия, не скапливается в наиболее низких местах.

Фор мула изобретения

Способ монтажа теплоизолированных кровель, включающий сборку несущих конструкций, состоящих иэ стропильных ферм

20 и установленных на их верхних поясах прогонов, формирование нижнего основания кровли, размещение теплоизолирующего слоя, настил и закрепление наружнога ограждающегослоя,отл ича ющийсятем, 25 что, с целью упрощения монтажа и повышения экологической безопасности работ, а также улучшения теплотехнических качеств эа счет равномерногс распределения утеплителя, перед формированием нижнего ос30 нования кровли производят настил полос гибкого рулонируемого материала поверх прогонов и перпендикулярно им с нахлестом продольных кромок полос с последующим их натяжением, после чего в

35 сформированные секции заливают .вспененный утеплитель, при этом настил и герметизацию наружного ограждающего слоя на залитых секциях производят последовательно по мере заполнения этих секций.
