Реферат



Изобретение может быть использовано для создания равномерного распределения параметров микроклимата в рабочей зоне помещения. Цель изобретения - повышение интенсивности гашения приточной струи. В нижней стенке 4 воздуховода 1 с впускным окном 2 выполнена продольная щель 3. Экран 5 размещен в воздуховоде 1 над щелью 3 с образованием между его продольными кромками и стенкой 4 оппозитных зазоров. Экран 5 выполнен полуцилиндрическим и снабжен прикрепленными к его кромкам вдоль зазоров козырьками 7 и разделительными продольными щелями 9. Козырьки 7 расположены параллельно стенке 4. Полки 8 присоединены к верхней стенке 10 под углом к ней. При соударении потоков происходит гашение их кинетической энергии. Затем эти потоки поступают в зазоры и под экраном 5 происходит вторичное соударение встречных струй. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPGHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flQ ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4472039/31-29 (22) 09.08.88 (46) 07.11.90. Бюл. № 41 (71) Пензенский инженерно-строительный институт (72) Т. П. Авдеева, Н. Н. Гринина и Н. И. Никитина (53) 697.92 (088.8) (56) Авторское свидетельство СССР № 974052, кл. F 24 F 13/072, 1981.

„„SU„„1605105 A 1 (51)5 F 24 F 13 06 (54) ВОЗДУХОРАСПРЕДЕЛИТЕЛЬ (57) Изобретение может быть использовано для создания равномерного распределения параметров микроклимата в рабочей зоне помещения. Цель изобретения — повышение интенсивности гашения приточной струи.

В нижней стенке 4 воздуховода 1 с впускным окном 2 выполнена продольная щель 3.

Экран 5 размещен в воздуховоде 1 над щелью 3 с образованием между его про?605105

Формула изобретения (.Ости витсль В. «.О(»(овск(1)1

I)(i » I, го р t. 11;!»! l Тскрс» А. Крввиук КОрр(. к гор M. Самоор«кви

Вв ки в,1-1 47 тирвкк 565 I!отвис»ос

В!11111! Ill 1 <» (l ð 11«и <ого i i!м<п(1»»(i ».I»1)j)(т(llиим и <)окрв<тия)1 Ilри I Ê) IТ (. ((. Р

1 1.11115 (1»(кв"., )Ь, .1 ), 1)il«»I(кilii » i!О., гв 4<о

1 Iðîè 1 Bo i(1»«»»o-il <,iil i ((1»(к, 1» комов»,!T < 11;11 HT>), г.. 1 i ll oj)or, т JI. I в< ври»в, 101 дольными кромками и стенкой 4 оппозитных зазоров. Экран 5 выполнен полуцилиндрическим и снабжен прикрепленными к его кромкам вдоль зазоров козырьками 7 и разделительными продольными полками 8 с центральными продольными щелями 9. Козырьки 7 расположены параллельно стенке

Изобретение относится к области вентиляции и может быть использовано для раз- „5 дачи воздуха в помещениях различного назначения для создания равномерного распределения параметров микроклимата в рабочей зоне помещения.

Цель изобретения — повышение интенсивности гашения приточной струи. 20

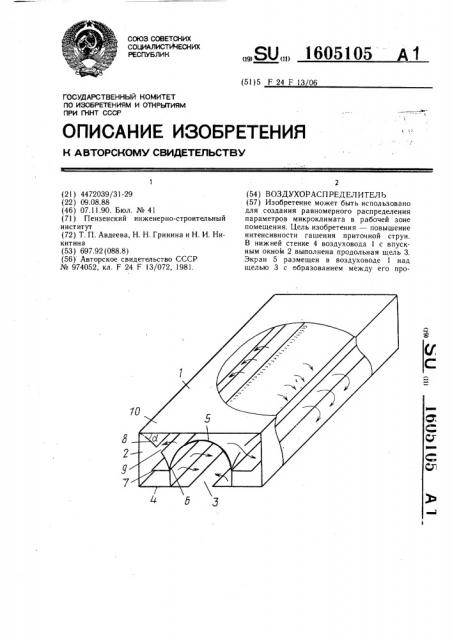

На чертеже изображен воздухораспределитель, общий вид.

Воздухораспределитель содержит воздуховод с впускным окном 2 и выпускной продольной щелью 3 в нижней стенке 4 и экран 5, размещенный в воздуховоде 1 над щелью 3 с образованием между его продольными кромками 6 и нижней стенкой 4 оппозитных зазоров, при этом экран 5 выполнен полуцилиндрическим, снабжен прикрепленными к его кромкам 6 вдоль зазоров козырьками 7 и разделительными продольными полками 8 с центральными продольными щелями 9, при этом козырьки 7 расположены параллельно нижней стенке 4, а полки 8 присоединены к верхней стенке 10 воздуховода 1 под углом сс к ней.

Воздухораспределитель работ ает следующим образом.

Г1риточный воздух, распространяясь по воздуховоду 1 по обе стороны экрана 5, 4. Полки 8 присоединены к верхней стенке

10 под углом к ней. При соударении потоков происходит гашение их кинематической энергии. Затем эти потоки поступают в зазоры и под экраном 5 происходит вторичное соударение встречных струй.

1 ил поступает в щели 9, расположенные в полках 8 и истекает навстречу потоку воздуха, поступающему в воздуховод 1. При соударении потоков происходит гашение их кинетической энергии. Затем эти потоки поступают в оппозитные зазоры и под полуцилиндрическим экраном 5 происходит вторичное соударение встречных струй.

Предлагаемая конструкция позволяет создать условия для неоднократного соударения струй, повысить интенсивность затухания результирующей струи.

Воздухораспределитель, содержащий воздуховод с впускным окном и выпускной продольной щелью в нижней стенке и экран, размещенный в воздуховоде над щелью с образованием между его продольными кромками и нижней стенкой оппозитных зазоров, отличающийся тем, что, с целью повышения интенсивности гашения приточной струи, экран выполнен полуцилиндрическим и снабжен прикрепленными к его кромкам вдоль зазоров козырьками и разделительными продольными полками с центральными продольными щелями, при этом козырьки расположены параллельно нижней стенке. а полки присоединены к верхней стенке воздуховода под углом к ней.
