Устройство для уплотнения зазора между вращающейся печью и неподвижной камерой

Устройство для уплотнения зазора между вращающейся печью и неподвижной камерой

Иллюстрации

Показать все

Реферат



Изобретение относится к области металлургии и других отраслей промышленности, где используются печи с вращающимся барабаном. Цель изобретения - повышение надежности и герметичности уплотнения. Для того пластины 1 составного уплотнительного кольца одним концом соединены с фланцем 2 неподвижной камеры и другим концом шарнирно соединены с башмаками 3, контактирующими с обечайкой 4 вращающейся печи 5. Ось поворота пластин в шарнире крепления с неподвижной камерой расположена в плоскости, перпендикулярной оси печи, а ось поворота каждого башмака 3 смещена относительно оси поворота пластины. При этом угол смещения в плоскости, перпендикулярной продольной оси печи, между осью поворота башмака и осью поворота пластины в точке, лежащей на оси печи, равен 30 - 90°. 1 з.п.ф-лы, 4 ил.

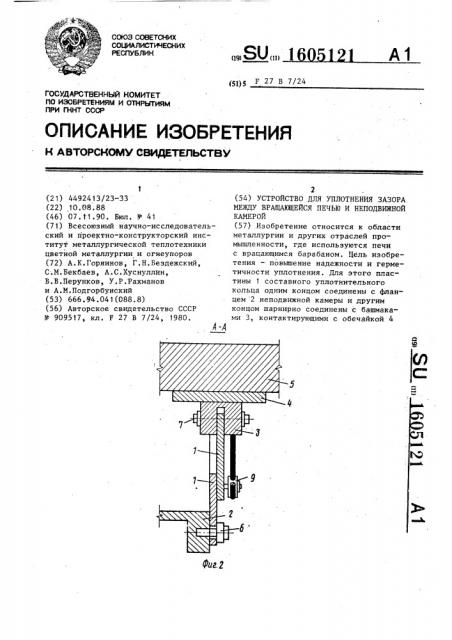

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБ ЛИК!!9) SU !!!! 1 щ)5 Г 27 В 7/24

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Фиг.2

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4492413/23-33 (22) 10.68. 88 (46) 07. 1 1.90. Бюл. Ф 41 (71) Всесоюзный научно-исследователь— ский и проектно-конструкторский институт металлургической теплотехники цветной металлургии и огнеупоров (72) А.К.Горяинов, Г.Н.Бездежский, С.М.Бекбаев, А.С,Хуснуллин, В.В.Перунков, У.P.Ðàõìàíoâ и А.М.Подгорбунский (53) 666.94.041(088.8). (56) Авторское свидетельство СССР

Ф 909517, кл, F 27 В 7/24, 1980.

2 (54) УСТРОЙСТВО ДЛЯ УПЛОТНЕНИЯ ЗАЗОРА

МЕЖДУ ВРАЩАЮЩЕЙСЯ ПЕЧЬЮ И НЕПОДВИЖНОЙ

КАМЕРОЙ (57) Изобретение относится к области металлургии и других отраслей промышленности, где используются печи с вращающимся барабаном. Цель изобретения — повышение надежности и герметичности уплотнения. Для этого пластины 1 составного уплотнительного кольца одним концом соединены с фланцем 2 неподвижной камеры и другим концом шарнирно соединены с башмаками 3, контактирующими с обечайкой 4

1605121 вращающейся печи 5. Ось поворота пластин в шарнире крепления с неподвижF(oA камерой расположена в плоскости, перпендикулярной оси печи а ось по5 ворота каждого башмака 3 смещена относительно оси поворота пластины. При этом

Изобретение относится к металлургии и другим отраслям промышленности, где используются печи с вращающимся барабаном, в частности к конструкциям уплотнения зазора между вращающимся барабаном и неподвижной головкой печи.

Цель изобретения — повышение надежности и герметичности уплотнения. 20

На фиг. 1. представлено устройство для уплотнения зазора между вращающейся печью и неподвижной камерой, поперечный разрез; на фиг. 2 — сечение А-А на фиг. 1; на фиг. 3 — плас-25 тина, на фиг. 4 — башмак.

Устройство содержит составное уплотнительное кольцо из отдельных пластин 1, шарнирно соединенных одним концом с фланцем 2 неподвижной ка- 30 меры и другим концом с башмаками 3, контактирующими с обечайкой 4 вращающейся печи 5. Пластины 1 прикреплены к фланцу 2 вназлест на осях 6 (с перекрытием на 50 †1 мм) . Башмаки 3 подвешены на осях 7 (область перекрытия 50-100 мм), образуя составное кольцо, охватывающее корпус печи 5.

Грузовое устройство 8 охватывают 4р на половину окружности ролики 9, ус— тановленные на пластинах 1. Пластины

1 с башмаками 3, расположенные на верхней половине фланца, прижаты к корпусу печи 5 за счет собственного 45 веса, Ось поворота пластин 1 в шарнире крепления к неподвижной камере расположена в плоскости, перпендикулярной оси печи, а ось поворота каждого башмака 3 смещена относительно.оси поворота пластины 1. При этом угол смещения в плоскости, перпендикуляр.ной продольной оси печи, между осью поворота башмака 3 и осью поворота

55 пластины в точке, лежащей на оси печи, равен 30-9ОО.

Для предотвращения выхлопов газа через уплотнение в случае работы пеугол смещения в плоскости, перпендикулярной продольной оси печи, между осью поворота башмака и осью поворота пластины в точке, лежащей на оси печи, равен 30-90 . 1 з.п. ф-лы, 4 ил. ь чи под избыточным давлением в полость, образованную фланцем, корпусом печи и уплотняющими элементами, может быть введен сжатый воздух, водяной пар . Опорные прокладки из антифрикционного материала (например, графита) (не обозначено) могут быть прикреплены к башмакам для снижения трения между их поверхностью и корпусом печи.

Устройство работает следующим образом.

В процессе работы корнус печи совершает осевые смещения и радиальные биения. В случае осевых смещений контактная поверхность корпуса печи проскальзывает относительно башмаков 3. При наличии радиальных биений пластина 1, поворачиваясь на оси 6, изменяет свое положение. При этом башмак 3 за счет шарнирного подвеса на осях 7 всегда ориентирован так, что площадь его контакта с корпусом печи максимальна. Взаимное перекрытие пластин 1 и башмаков 3 при этом сохраняется, что обеспечивает герметичность уплотнения.

Устройство выполнено"таким образом, что как пластины, так и башмаки взаимно перекрывают друг друга, образуя подвижное составное кольцо, максимально герметизирующее зазор между неподвижным фланцем головки печи и корпусом барабана. Крепление пластин и башмаков, выполненное шарнирно и со смещением осей, дает возможность исключить регулировку и дополнительную наладку устройства. Износ башмаков также не нарушает герметичность уплотнения, так как он компенсируется поворотом пластины под действием прижимного устройства.

Выбор пределов варьирования угла смещения осей поворота пластины и башмака обусловлен тем, что уменьшение угла смещения менее 30 или увеличение его свыше 90 не имеет практического смысла, так как поворот

1605121 пластины вокруг ос.: будет приводить не столько. к радиальному, сколько к тангенциальному смещению башмака, что ухудшает герметичность уплотнения из-за появления зазоров между скользящими поверхностями башмаков и корпусом печи (пе:, екпс башмака).

При этом при зн-..;ениях угла менее

30 амплитуда бие l÷é корпуса печи ограничена недостаточным ходом пластин, что приводит к нарушению герметичности уплотнения из-за изгиба пластин д, же при малых изменениях амплитуды биений вследствие прилагаемого к пластинам усилия.

При значении угла выше 90 возни- кают трудности конструирования узлов сопряжения пластины и башмаков из-за многократного перекрывания пластин, 20 вследствие чего трение возрастает.

Это приводит к нестабильной работе устройства и нарушению герметичности уплотнения из-эа заклинивания пластин.

Таким образом, предлагаемая кон- 25 струкция уплотнения позволяет компенсировать изменения зазора при биениях и смещениях оси вращения корпуса печи в условиях высоких температур, что обеспечивает снижение подсосов воздуха в печь или выхлопов из печи.

Использование данной конструкции, наприм",., на вельц-печах позволяет повысит= степень извлечения цинка на 0,5-1,07, на печах прокалки кокса снизить угар на 0,2-0,5Х, Формула изобретения

1. Устройство для уплотнения зазора между вращающейся печью и неподвижной камерой, содержащее составное уплотнительHoå кольцо из отдельных пластин, шарнирно соединенных одним концом с неподвижной камерой и другим концом с башмаками, контактирующими с обечайкой вращающейся печи, о тл и ч а ю щ е е с я тем, что, с целью повышения надежности и герметичности уплотнения, ось поворота пластин в шарнире крепления к неподвижной камере расположена в плоскости, перпендикулярной оси печи, а ось поворота каждого башмака смещена относительно оси поворота пластины.

2. Устройство по п. 1, о т л и— ч а ю щ е е с я тем, что угол смещения в плоскости, перпендикулярной продольной оси печи, между осью поворота башмака и осью поворота пластины, в точке, лежащей на оси печи, равен 30-90
