Устройство для измерения внутреннего диаметра деталей

Устройство для измерения внутреннего диаметра деталей

Иллюстрации

Показать все

Реферат



Изобретение относится к измерительной технике. Целью изобретения является повышение точности измерения и расширение диапазона измерения. Устройство содержит нутромер 1, узел его центрирования, выполненный в виде двух параллельных стоек 3 и 4, установленных с возможностью взаимодействия по образующим отверстия измеряемой детали 2, ножевой опоры 5 с направляющим пазом для установки на ней нутромера 1 и двух Г-образных ползушек 6 и 7, одни концы которых размещены в направляющих пазах стоек 3 и 4, а другие - в пазу опоры 5 и подпружинены. На стойках 3 и 4 нанесены шкалы, а на ползушках 6 и 7 - указатели расстояния от торца детали 2 до измеряемого сечения. Для установки индикатора под заданными углами по длине окружности измеряемого отверстия имеется угломер. При измерении опору 5 устанавливают на заданном расстоянии от торца измеряемого отверстия, узел центрирования размещают в отверстии детали 2 и устанавливают нутромер на ножевой опоре 5. При повороте нутромера на опоре 5 производят серию измерений диаметра отверстия. 6 ил., з.п.ф-лы.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (1)5 С 01 В 08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

И ASTOPCHCNUIV СВИДЕТЕЛЬСТВУ

:Ъ

1 (21) 4419792/25-28 (22) 03.05.88 (46) 07.11.90. Бюл. Г 41 (71) Чувашский сельскохозяйственный институт. (72) l0.Н.Доброхотов (53) 531.717(088.8) ,(56) Григорьев И.А., Дворецкий Е.P.

Контроль размеров в машиностроении.—

М.: Машиностроение, 1959, с. 399.

„„SU„„16 135 А 1

2 (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ВНУТРЕННЕГО ДИАМЕТРА ДЕТАЛЕЙ (57) Изобретение относится к измерительной технике. Целью изобретения является повышение точности измерения и расширение диапазона измерения. Устройство содержит нутромер

1, узел его центрирования, выполненный в виде двух параллельных стоек

1605135

3 и 4, установленных с возможностью взаимодействия по образующим отверс-, 1 тия измеряемой детали 2, ножевой . опоры 5 с направляющим пазом для ус5 тановки на ней нутромера 1 и двух

Г-образных полэушек 6 и 7, одни концы которых размещены в направляющих пазах стоек 3 и 4„ а другие - в пазу опоры 5 и подпружинены. На стойках

3 и 4 нанесены шкалы, а на ползушках 6 и 7 - указатели расстояния от торца детали 2 до измеряемого

Йзобретение относится к .измерительной технике, в частности для измерения внутреннего диаметра глубо. ких отверстий в деталях.

Целью изобретения является повышение точности измерения и расширение диапазона измерений путем измерения отверстий разных диаметров в разных диаметральных и осевых сечениях.

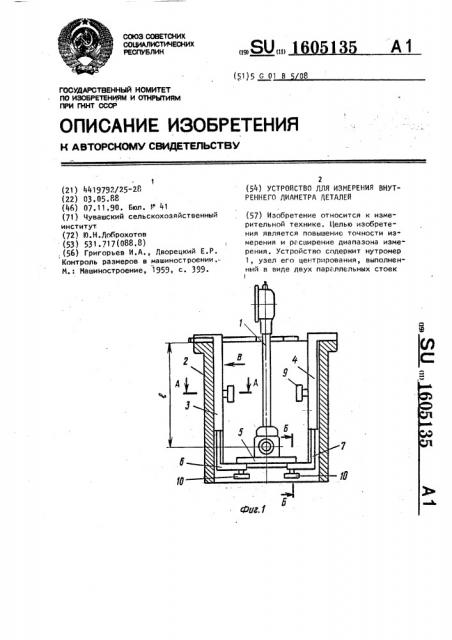

На фиг. 1 изображено устройство для измерения, продольный разрез; на фиг. 2 — то же, вид сверху; на фиг. 3 - сечение А-A на фиг. 1; на фиг. 4 - сечение- Б-Б на Фиг. 1, на фиг. 5 -.вид В на Фиг. 1; на

Фиг. 6 - разрез Г-Г на фиг. 4.

Устройство для измерения внутреннего диаметра изделий содержит нутромер 1 и узел его центрирования на измеряемой детали 2, выполненный в виде двух стоек 3 и 4 с направляющими пазами, которые устанавливаются на торце измеряемой детали и взаимодействуют с его стенками вдоль образующих отверстия, ножевой опоры

5 с направляющим пазом и двух Г-образных ползушек 6 и 7, одни концы которых размещены в направляющих . пазах соответствующих стоек 3 и 4, а другие концы расположены встречно в направляющем пазу опоры 5 и подпружинены пружиной 8. Для фиксирования ползушек 6 и 7 на стойках имеются Фиксаторы 9, а для их фиксации на опоре 5 - Фиксаторы 10. На стойках 3 и 4 вдоль направляющих пазов нанесена шкала 11, а на ползушках

6 и 7 - указатели 12 расстояния от, торца измеряемой детали до измеряе.мого диаметрального сечения.

55 сечения, Для установки индикатора под заданнь1ми углами flo длине окружности измеряемого отверстия имеется угломер. При измерении .опору 5 устанавливают на заданном расстоянии от торца измеряемого отверстия, узел центрирования размещают в отверстии детали 2 и устанавливают нутромер на ножевой опоре 5. При повороте нутромера на опоре 5 производят серию измерений диаметра отверстия. 1 э.п. Ф-лы, 6 ил.

Опорная поверхность стойки 3 выполнена цилиндрической (фиг. 3) с радиусом меньшим, чем радиус наименьшего измеряемого отверстия детали

2 а опорная поверхность стойки 4 выполнена плоской.

Угломер устройства выполнен в виде Г-образной планки 13, которая одним концом закреплена на торце стойки 3 перпендикулярно ее оси, а на другом имеет треугольный выступ

14 взаимодействующий с нутромером

1, и растягивающейся нити 15, например резинового шнура> один конец. которой закреплен на планке 13 в месте ее крепления со стойкой- 3 (точка Е на Фиг. 2), а другой разме-, щен в продольном пазу 16 планки с воэможностью перемещения в нем, а вдоль паза нанесена шкала 17 для отсчета углов на торце детали 2 от

0 до 90

Устройство работает следующим образом.

В начале производят настройку устройства для измерения диаметра отверстия в заданном сечении детали.

Для этого ослабляют фиксаторы 9 на " стойках 3 и 4 и перемещают поочередно ползушки 6 и 7 в направлении стоек, устанавливая на шкалах 11. заданный размер, после чего полэушки 6

7 фиксируют соответственно на стойках 3 и 4 Фиксаторами 9. Затем ослабляют Фиксаторы 10 на опоре 5 и перемещают ползушки 6 и 7 вместе со стойками 3 и 4 вдоль опоры, сжимая пружину 8, и затем вводят в таком положении узел центрирования в измеряемое отверстие детали 2 до упора стоек в торец детали, при этом пружи1

5 160 на В разводит ползушки 7 и 6 до упора стоек 3 и 4 в поверхность отверстия детали 2. За счет выполнения опорной поверхности стойки 3 цилиндрической, а опорной поверхности стойки 4 плоской центрирование узла происходит по трем линиям в плоскости симметрии "0-0" измеряемого отверстия (Фиг. 2). После этого угломер 1 устанавливают на ножевую опору

5 и производят измерение диаметра отверстия на заданном расстоянии 1 от торца детали 2. Поворачивая нутромер на опоре 5, производят измерение диаметра в разных местах поверхности.

При измерении диаметра в разных осевых сечениях, расположенных под определенным углом, производят разметку углов на торце измеряемой детали 2 с помощью угломера. Для этого перемещают (фиг. 2) конец растягивающейся нити 15 по пазу 16 и ос1 танавливают ее на шкале в положении требуемого угла, который на торце измеряемой детали 2 отмечают точкой

0 в месте крепления нити 15 с окружностью измеряемого отверстия. Пересечение стороны И-M треугольного ( выступа 14 на планке 13 с окружностью измеряемого отверстия в точке

Ф

0 соответствует углу (, равному

90 ° При разметке всей окружности отверстия осуществляют последователь ную перестановку узла центрирования через 90 и производят аналогичным о образом разметку углов, а при измерении диаметра отверстия нутромер 1 устанавливают напротив соответствующих точек разметки.

5135 6 формула изобретения

1 ° Устройство для измерения внутреннего диаметра деталей, содержащее нутромер и узел его центрирования, 5 отличающееся тем, что, с целью повышения точности измерения и расширения диапазона измерений путем измерения отверстий разных диаметров в разных диаметральных и осевых сечениях, узел центрирования выполнен в виде двух параллельных стоек с направляющими пазами, установленных с возможностью взаимодейст15 вия с поверхностью измеряемого отверстия, ножевой опоры с направляющим пазом для установки на ней нутромера, расположенной -в плоскости стоек перпе,дикулярно им, и двух Г20 образных ползушек, одни концы которых размещены в направляющих пазах соответствующих стоек, а другие встречно расположены в направляющем пазу ножевой опоры и подпружинены одна к другой, на стойках вдоль направляющих пазов нанесены шкалы, а на размещенных в направляющих концах ползушек нанесены стрелки-указатели расстояния.

2. Устройство по и. 1, о т л ич а ю щ е е с я тем, что оно снабжено угломером, выполненным в виде

Г-образной пластины, на одном конце которой имеются продольный паз со шкалой отсчета углов и предназначенный для взаимодействия с нутромером треугольный выступ, а другой конец закреплен на торце одной иэ стоек, и упругой нити, один конец которой закреплен в месте крепления пластины со стойкой, а другой размещен в пазу с возиожностью перемещения.

М 14

1605135
