Реферат



Изобретение относится к измерительной технике, используемой для исследования трения. Целью изобретения является обеспечение возможности исследования скольжения конька по льду в условиях, иммитирующих натурные. В предложенном узле трения поставленная цель достигается за счет использования дискового контробразца с выполненной особым образом торцовой поверхностью. Такое выполнение позволяет приблизить испытания к реальным условиям движения конька по льду. 3 ил.

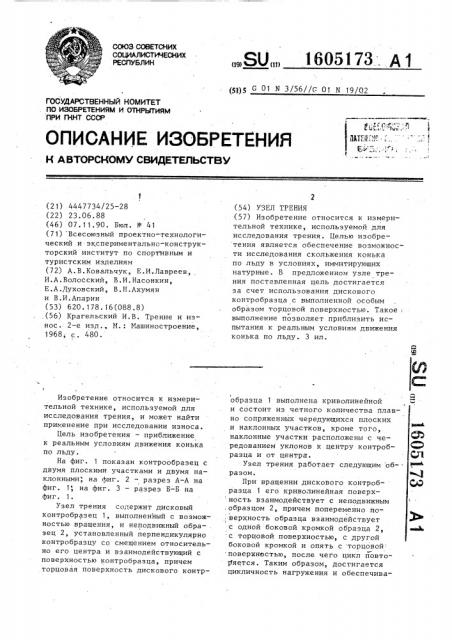

1605173. А 1

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (!9) SU (1I) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4447734/25-28 (22) 23.06.88 (46) 07.11.90. Бюл. Ф 4 1 (71) Всесоюзный проектно-технологический и экспериментально-конструкторский институт по спортивным и туристским изделиям (72) А.В.Ковальчук, Е.И.Лавреев, И.А.Волосский, В.И.Насонкин, Е.А.Духовский, В.Н.Ахумян и В.И.Апарин (53) 620.178. 16(088.8) .(56) Крагельский И.В. Трение и из— нос. 2-е изд., М.: Машиностроение, 1968, с. 480.

Изобретение относится к измерительной технике, используемой для исследования трения, и может найти применение при исследовании износа.

Цель изобретения — приближение к реальным условиям движения конька по льду.

На фиг. 1 показан контрообразец с двумя плоскими участками и двумя наклонными, на фиг. 2 — разрез А-А на фиг. 1, на фиг. 3 — разрез Б-Б на фиг. 1.

Узел трения содержит дисковый контробразец 1, выполненный с возможностью вращения, и неподвижный обра- . зец 2, установленный перпендикулярно контробразцу со смещением относительно его центра и взаимодействующий с поверхностью контробраэца, причем торцовая поверхность дискового контр(51)5 С 01 N 3/56//Г- 01 N 19/02 (54) УЗЕЛ ТРЕНИЯ (57) Изобретение относится к измерительной технике, используемой для исследования трения. Целью изобре тения является обеспечение возможности исследования скольжения конька по льду в условиях, иммитирующих натурные. В предложенном узле трения поставленная цель достигается за счет использования дискового контробразца с выполненной особым образом торцовой поверхностью. Такое выполнение позволяет приблизить испытания к реальным условиям движения конька по льду. 3 ил. образца 1 выполнена криволинейной и состоит из четного количества Плавно сопряженных чередующихся плоских

М и наклонных участков, кроме того, наклонные участки расположены с чередованием уклонов к центру контробразца и от центра.

СЛ

Узел трения работает следующим образом. 3

Лри вращении дискового контроб- (, разца 1 его криволинейная поверх ность взаимодействует с неподвижным .образцом 2, причем попеременно поверхность образца взаимодействует с одной боковой кромкой образца 2, ьй

-с торцовой поверхностью, с другой боковой кромкой и опять с торцовой: поверхностью, после чего цикл йовторяется. Таким образом, достигается цикличность нагружения и обеспечива160.)173

"т(Я ИМИтаЦИЯ ДВИЖЕНИЯ Кnl(1 Ка По

t) 1IV .

tI1 и помон(и такого узла трения

11(. ж)1О оПРЕДЕЛЯтЬ СРЕДНЮЮ СИЛУ ТРЕНИЯ полоза конька о лед и разрабатывь7т! материалы и методики, улучшающие спортивные снаряды и снаряжение, содержащие коньки. 10

Формулаизобретения

Узел трения, содержащий установленный с возможностью вращения дисковый контробразец и неподвижный образец, установленный перпендикулярно

К Он7 1)Г) 01)а з11 7 (.о (.M(111(н(1ем от()() с и 1 e O 1.,—

11() P I o Il(1(т! 1 и на Я имОД(. Йс TR Уl()п!ий с вt! е11 тnp)!он ОЙ 11о вe pх111) от ью с тnp(I(!— вой поверхностью контробразца, о т л и ч а ю шийся том, что, с ц»лью приближения к реаль(ным условиям движения конька по льду, торцовая поверхность диского контрообразца выполнена криволинейной и состоит из четного количества плавно сопряженных, чередующихся между собой плоских и наклонных участков, причем наклонные участки расположены с чередованием уклонов к центру контробразца и от центра.

1605173
