Патент ссср 160555

Патент ссср 160555

Иллюстрации

Показать все

Реферат

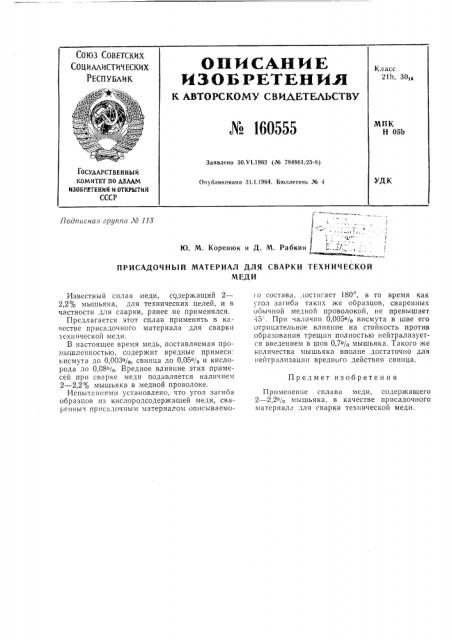

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ

И 3 О Б Р ЕТ Е Н И.Н

К АВТОРСКОМУ СВИ.Л,ЕТЕЛЬСТВУ

Xо 160555

Класс

21h, 30тв

МПК

Н 05Ь

Заявлено 30.Ч1.1962 (№ 784861(26-8) ГОСУДАРСТВЕННЫИ

КОМИТЕТ ПО ДЕЛАМ

ИЗОБРЕТЕНИИ И ОТКРЫТИИ

СССР

УДК

Опубликовано 31.1.1964. Бюллетень № 4 р

Ю. М. Коренюк и д. M. райкин i ..З,"

Подписная группа Лр 118

ПРИСАДОЧНЪ|Й МАТЕРИАЛ ДЛЯ СВАРКИ ТЕХНИЧЕСКОЙ

МЕДИ

Предмет изобретения

Известный сплав меди, содержащий1 2—

22% мышьяка, для технических целей, и в частности для сварки, ранее не применялся.

Предлагается этот сплав применять в качестве присадочного материала для сварки зсхнической меди.

В настоящее время медь, поставляемая промышленностью, содержит вредные примеси: висмута до 0,003о,>

2 — 2,2% мышьяка в медной проволоке.

Испытаниями установлено, что угол загиба образцов из кислородсодержащей меди, сваренных присадочным материалом описываемо о состава, достигает 180, в то время как угол загиба гаких же образцов, сваренных обычной медной проволокой, не превышает

45 . При чаличии 0,005о/о висмута в шве его отрицательное влияние на стойкость против образования трещин полностью нейтрализуется введением в шов 0,7о/о мышьяка. Такого же количества мышьяка вполне достаточно для нейтрализации вредного действия свинца.

Применение сплава меди, содержащего

2 — 2,2>/, мышьяка, в качестве присадочного материала для сварки технической меди.
