N- 16057

Класс 47 с, Щ

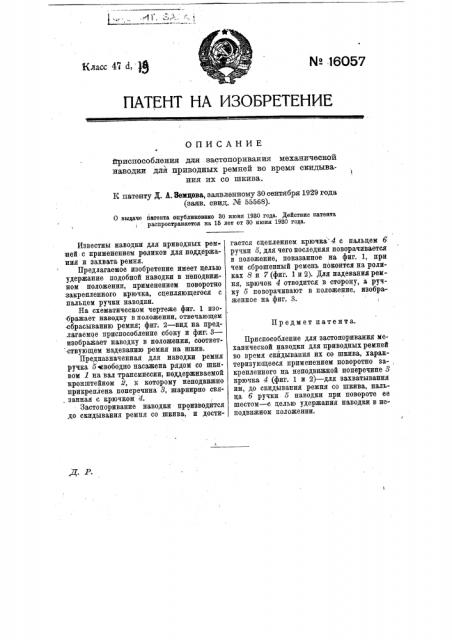

ПАТЕНТ НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ й. риспособления для застопоривания механической наводки для приводных ремней во время скидывания их со шкива.

К патенту Д. А. Земцова, заявленному 30 сентября 1929 года (заяв. свид. № 55568).

0 выдаче йатента опубликовано ЗО июня 1930 года. Действие патента распространяется на 13 лет от 30 июня 1930 года.

Предмет патента.

Известны наводки для приводных ремней с применением роликов для поддержания и захвата ремня.

Предлагаемое изобретение имеет целью удержание подобной наводки в неподвижном положении, применением поворотно

:закрепленного крючка, сцепляющегося с пальцем ручки наводки.

На схематическом чертеже фиг. 1 изображает наводку в положении, отвечающем сбрасыванию ремня; фиг. 2 †в на пред.лагаемре приспособление сбоку и фиг; 3— изображает наводку в положении, соответ.ствующем надеванию ремня на шкив.

Предназначенная для наводки ремня ручка о свободно насажена рядом со шкивом 1 на вал трансмиссии, поддерживаемой кронштейном 2, z которому неподвижно прикреплена поперечина 3, шарнирно связанная с крючком 4.

3астопоривание наводки производится до скидывания ремня со шкива, и достигается сцеплением крючка 4 с пальцем 6 ручки о, для чего последняя поворачивается в положение, показанное на фиг. 1, при чем сброшенный ремень покоится на роликах 8 и 7(фиг. 1и2). Для надеванияремня, крючок 4 отводится в сторону, а ручку б поворачивают в положение, изображенное на фиг. 8.

Приспособление для застопоривания механической наводки для приводных ремней во время скйдывания их со шкива, характеризующееся применением поворотно за-, крепленного на неподвижной поперечине 8 крючка 4 (фиг. 1 и 2) — для захватывания им, до скидывания ремня со шкива, пальца 6 ручки о наводки при повороте ее шестом — с целью удержания наводки в неподвижном положении.

Н.патенту Д. А. Земцова М 16057

Тип. Ридрогр. Упр. Упранл. В.-М. Сил РККА. Ленинград, здание Рл. Адмиралтейотва.
