Элеваторный аппарат картофелесажалки

Элеваторный аппарат картофелесажалки

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскохозяйственному машиностроению, в частности к элеваторным аппаратам картофелесажалок. Цель изобретения - повышение качества посадки и эксплуатационной надежности. Картофелесажалка содержит транспортер 1 с закрепленными на нем чашками, выполненными из V-образных прутков 2 с пластиной 3, легкосъемный ремень 4, очиститель 5 и бункер 6. Предварительно регулируется объем чашек путем изменения толщины ремня 4 или количества ремней, т.е. суммарной толщины. Транспортер 1 приводится во вращение и при проходе закрепленных на нем чашек через слой клубней в бункере 6 чашки захватывают клубни, транспортируют и сбрасывают их в борозду. Благодаря плавнозакругленным концам V-образных прутков 2 клубни не повреждаются. Ремень 4 вращается совместно с транспортером 1 и исключает трение и повреждение клубней. Случайно застрявшие между V-образными прутками 2 клубни выталкивает очиститель 5, одновременно очищая чашки от налипшей грязи. 4 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

as) SU ())) 1

6 А1 (51)5 А 01 С 9/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4478131/30-15 (22) 30.08.88 (46) 15.11.90, Бюл. Р 42 (71) Литовский научно-исследовательский институт механизации и электрификации сельского хозяйства (72) В.Й.Йонелюнас, С.А.Лукаускас, Э.Й.Юргялявичюс и В.М.Байоравичюс (53) 631.33(088.8) (56) Патент Франции У 2080033, кл. А 01 С 9/02, 1970.

2 (54) ЭЛЕВАТОРНЫЙ АППАРАТ КАРТОФЕЛЕСАЖАЛКИ (57) Изобретение относится к сельскохозяйственному машиностроению, в частности к элеваторным аппаратам картофелесажалок. Цель изобретения повышение качества посадки и эксплуатационной надежности. Картофелесажалка содержит транспортер 1 с закрепленными на нем чашками, выполненными

1605976

Элеваторный аппарат картофелесажалки, содержащий бесконечный транспортер с чашками, выполненными из прутков и пластин, между которыми установлены регуляторы объема чашек, отличающийся тем, что, с целью повышения качества посадки и эксплуатационной надежности, чашки выполнены из цвух загнутых вверх

V-образных прутков,а регулятор объема чашек выполнен в виде охватывающего транспортер и размещенного между прутками ремня, при этом в нижней части аппарат оснащен очистителем чашек в виде вертикальной консольной пружины, свободным концом контактирующей с ремнем и V-образных прутков 2 с пластиной

3, легкосъемный ремень 4, очиститель

5 и бункер 6. Предварительно регулируется объем чашек путем изменения толщины ремня 4 или количества ремней, т.е. суммарной толщины. Транспортер 1 приводится во вращение, и при проходе закрепленных на нем чашек через слой клубней в бункере 6 чашки зах- 10 ватывают клубни, транспортируют и

Изобретение относится к сельскохозяйственному машиностроению, в частности к элеваторным аппаратам картофелесажалок.

Цель изобретения — повышение ка20 чества посадки и эксплуатационной надежности.

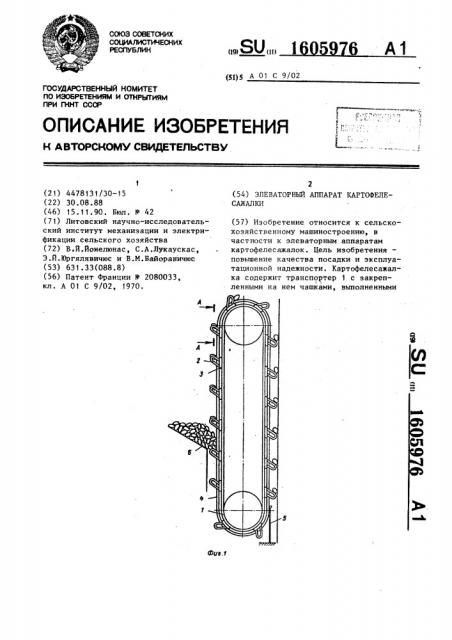

На фиг. 1 показан предлагаемый аппарат, вид сбоку; на фиг. 2 — то же, вид спереди," на фиг. 3 — то же, вид сверху; на фиг. 4 — разрез А-А на фиг. 1.

Элеваторный аппарат картофелесажалки содержит бесконечный транспортер 1 с закрепленными на нем чашка30 ми, выполненными из V-образных прутков 2 и пластинок 3. Свободные концы

V îáðàçíûõ прутков 2 загнуты вверх.

Транспортер 1 охватывает легкосъемный ремень 4, установленный между

V-образными прутками 2.

В нижней части клубнепровода (Hp показан) имеется очиститель 5 в .виде вертикальной консольной пружины, свободным концом направленной 40 вверх под острым углом к ремню и контактирующей с ним,и бункер 6.

Элеваторный аппарат картофелесажалки работает следующим образом.

Предварительно в зависимости от 45 величины клубней регулируется объем чашек путем изменения толщины ремня 4 или их количества, т ° е. суммарной толщины. Транспортер 1 приводится во вращение, и при проходе за- 50

t сбрасывают их в борозду. Благодаря плавнозакругленным концам V-образных прутков 2 клубни не повреждаются ° Ремень 4 вращается совместно с транспортером 1 и исключает трение и повреждение клубней. Случайно застрявшие между V-образными прутками 2 клубни выталкивает очиститель 5, одновременно очищая чашки от налипшей грязи. 4 ил. крепленных на нем чашек через слой клубней в бункере 6 чашки захватывают клубни, транспортируют и брасывают их в борозду. Благодаря плавнозакругленным концам V-образных прутков 2 клубни не повреждаются. Ремень

4 вращается совместно с транспортером

1 и исключает трение и повреждение клубней. Случайно застрявшие между

V-образными прутками 2 клубни выталкивает очиститель 5, одновременно очищая чашки от налипшей грязи. Острый угол между транспортером 1 и очистителем 5 позволяет плавно выталкивать застрявшие клубни без их повреждения.

Формула изобретения

1605976

Ф08.3

Составитель А.Сидорин

Техред М,Дидык Корректор Т,Палий

Редактор Н,Швыдкая

Заказ 3500 Тираж 494 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул. Гагарина, 101
