Реферат



Изобретение относится к устройствам для уборки семенников сельскохозяйственных культур. Цель изобретения - снижение потерь и повреждений семян. Устройство для уборки семенников сельскохозяйственных культур содержит лифтеры 1, нижний режущий аппарат 2, верхний режущий аппарат 3 и наклонный транспортер 4 с захватывающими элементами. Под транспортером 4 размещена пара встречно вращающихся вальцев 6 с винтовыми навивками 7 из эластичного ворса, которые установлены с перекрытием их в рабочей зоне. Против транспортера 4 размещен дополнительный транспортер, снабженный стеблезахватывающими элементами. В процессе работы эластичные навивки 7 воздействуют на соцветия и выравнивают их перед срезанием режущим аппаратом 2. 3 ил.

1605990

10

35

Формула изобретения

Изобретение относится к сельскохозяйственному машиностроению, в частности к устройствам для уборки семенников сельскохозяйственных культур, например лука, мака и др.

Цель изобретения — снижение потерь и повреждений семян.

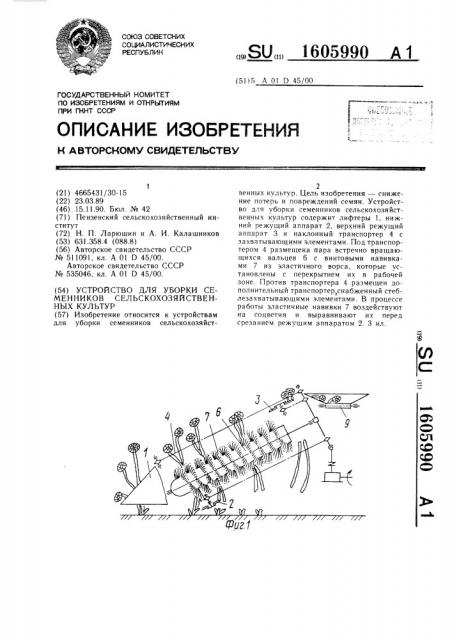

На фиг. 1 изображено устройство для сборки семенников сельскохозяйственных культур, вид сбоку; на фиг. 2 — то же, вид сверху; на фиг. 3 — то же, сечение

А — А на фиг. 2.

Устройство для уборки семенников сельскохозяйственных культур содержит лифтеры 1, нижний режущий аппарат 2, верхний режущий аппарат 3 и наклонно установленный транспортер 4 со стеблезахватывающими элементами 5. Ниже транспортера 4 размещены два встречно-вращающихся вальца 6 с винтовыми навивками 7, которые выполнены в виде щеток из эластичного ворса, расположенных с перекрытием одна относительно другой в их рабочей зоне, т. е, с внедрением ворса щеток одного вальца в ворс щеток другого вальца.

Устройство также снабжено дополнительным транспортером 8, образующим с основным транспортером 4 стеблетранспортирующий ручей, размещенный над рабочим ручьем щеток винтовых навивок 7. Дополнительный транспортер 8 имеет стеблезахватываюшие элементы, аналогичные стеблезахватываюшим элементам 5 основного транспортера 4. В задней части основного 4 и дополнительного 8 транспортеров установлен выгрузной элеватор 9.

Устройство для уборки семенников работает следующим образом.

При поступательном движении устройства вдоль убираемых рядков лифтеры 1 поднимают стебли растений, формируют их в пучок и направляют в устье транспортирующего ручья, образованного основным транспортером 4 и дополнительным 8, где верхние части стеблей ниже головок соцветий подхватываются стеблезахватываюшими элементами 5 транспортеров 4 и 8 и направляк)тся непосредственно в стеблетранспортируюший ручей. Одновременно с этим, средние части стеблей заходят в рабочий ручей, размещенный ниже стеблетранспортирующего ручья и образованный двумя встречно-вращающимися вальцами 6 с винтовыми навивками 7, выполненными в виде щеток из эластичного ворса, расположенных с перекрытием одна относительно другой в их рабочей зоне. В момент зашем ения стеблей в рабочем ручье между щетками навивок 7 встречно-вращающихся вальцов 6 происходит срез стеблей нижним режущим аппаратом 2 у основания стеблей.

Таким образом, стебли после среза оказываются зафиксированными за верхние части, ниже головок соцветий, в стеблетранспортирующем ручье, а за средние части стеблей — в рабочем ручье. Причем в стеблетранспортирующем ручье стебли зафиксированы с возможностью опускания вниз под собственным весом. В зафиксированном положении стебли перемещаются к верхнему режущему аппарату 3.

Одновременно с перемещением стеблей к режущему аппарату 3 происходит выравнивание головок соцветий до упора их в стеблеза хватывающие элементы 5 и цепи транспортеров 4 и 8 за счет протаскивания стеблей растений вниз эластичными навивками 7 встречно-вращающихся вальцов 6, выполненных в виде щеток из эластичного ворса, т. е. рабочий процесс выравнивания головок соцветии в предлагаемом устройстве основан на трении между рабочей поверхностью щеток навивок 7 встречновращающихся вальцов и стеблями растений, внедренными в эластичный ворс щеток.

При подходе стеблей с выравненными roловка ми соцветии к верхнему режущему аппарату 3 происходит срез головок соцветий с заданной длиной стеблей, а затем— сбрасывание срезанных головок соцветий захватывающими элементами 5 транспортеров

4 и 8 на выгрузной элеватор 9, который направляет их и рядом идуьцее транспортное средство.

Устройство для уборки семенников сельскохозяйственных культур, содержащее лифтеры, нижний и верхний режущие аппараты, наклонно установленный транспортер со стеблезахватывающими элементами, ниже которых размегцены два встречно вращающихся вальца с винтовыми навивками. образующих рабочий ручей, отличающееся тем, что, с целью снижения потерь и повреждений семян, винтовые навивки вальцев выполнены в виде щеток из эластичного ворса, расположенных с перекрытием одна относительно другой в их рабочей зоне, при этом устройство снабжено дополнительным транспортером, образующим с основным транспортером стеблетранспортирующий ручей, размещенный над рабочим ручьем упомянутых щеток.
