Устройство для промывки сосковой трубки доильного стакана

Устройство для промывки сосковой трубки доильного стакана

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскому хозяйству. Цель изобретения - упрощение эксплуатации устройства для промывки сосковой трубки доильного стакана. Устройство содержит основание 1 на котором размещены соосно гнездо 2 и направитель 3 потока моющей жидкости. Гнездо 2 предназначено для размещения в нем сосковой трубки 4 (участка ее с увеличением диаметром), поэтому оно имеет форму этого участка. В центре гнезда имеется отверстие для направителя 3 моющей жидкости. Направитель 3 выполнен из грибовидного стержня 5 с продольными ребрами 6 на наружной поверхности. На стержне 5 размещен с возможностью возвратно-поступательного движения расширенный участок 7. При промывке сосковой трубки моющую жидкость подают на направитель 3, который способствует протеканию ее по внутренней стенке сосковой трубки. Подвижность расширенного участка 7 упрощает установку сосковой трубки на направитель. 5 ил.

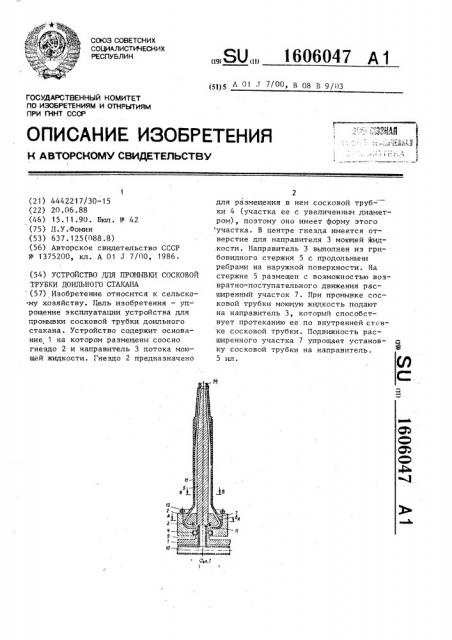

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

160604? A 1 (19) (11) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flO ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ fHHT СССР (21) 4442217/30-15 (22) 20.06.88 (46) 15.11.90. Бкл . Р 42 (75) Л.У.Фомин (53) 637.125(088.8) (56) Авторское свидетельство СССР

Р 1375200, кл. А 01 J 7/00, 1986 ° (54) УСТРОЙСТВО ДЛЯ ПРОМЫВКИ СОСКОВОА

ТРУБКИ ДОИЛЬНОГО СТАКАНА (57) Изобретение относится к сельско° му хозяйству. Цель изобретения — упрощение эксплуатации устройства для промывки сосковой трубки доильного стакана. Устройство содержит основание 1 на котором размещены соосно гнездо 2 и направитель 3 потока моющей жидкости. Гнездо 2 предназначено (1) А 01 J 7/00, В 08 В 9/ )3

2 для размещения в нем сосковой трубки 4 (участка ее с увеличенным диаметром), поэтому оно имеет форму этого участка. В центре гнезда имеется отверстие для направителя 3 моющей жид.кости. Направитель 3 выполнен из грибовидного стержня 5 с продольными ребрами на наружной поверхности. На стержне 5 размещен с возможностью возвратно-поступательного движения расширенный участок 7. При промывке сосковой трубки моющую жидкость подают на направитель 3, который способствует протеканию ее по внутренней стс.нке сосковой трубки. Подвижность расширенного участка 7 упрощает установ- с ку сосковой трубки на направитель.

5 ил.

1606047

Изобретение относится к сельскому хозяйству, в частности к устройствам для промывки сосковой трубки доильного стакана. 5

Цель изобретения — упрощение эксплуатации устройства для промывки сосковой трубки доильного стакана.

На фиг. 1 схематически изображено предлагаемое устройство для промывки 10 сосковой трубки доильного стакана, продольный разрез; на фиг. 2 — разрез

А-А на фиг. 1; на фиг. 3 — разрез

Б-Б на фиг. 1; на фиг. 4 — разрез В-В на фиг.. 1; на фиг. 5 — устройство при,15 установке сосковой трубки.

Устройство содержит основание 1, на котором размещены соосно гнездо 2 и направитель 3 потока моющей жидкости. Гнездо 2 предназначено для разме- 20 щения в нем сосковой трубки 4 (участка ее с увеличенным диаметром), поэтому оно имеет форму этого участка.

В центре гнезда имеется отверстие для направителя 3 моющей жидкости. Напра- 25 витель 3 предназначен для направления потока моющей жидкости на внутреннюю поверхность сосковой трубки 4 и выполнен из грибовидного стержня 5 с продольными ребрами 6 на наружной поверх-30 ности, на котором подвижно с возможностью возвратно-поступательного движения размещен расширенный участок 7.

На наружной поверхности последнего выполнены продольные ребра 8. Направитель 3 снабжен патрубком 9, при помощи которого он жестко закреплен на основании 1 и соединен с трубопроводом 10 для подвода моющей жидкости.

На патрубке 9 в месте расположения 40 гнезда 2 выполнены отверстия 11 для выхода моющей жидкости в промежуток 12 между направителем и сосковой трубкой.

Прижим 13 предназначен для закреп- 45 ления на гнезде 2 сосковой трубки, соединенной с молочным шлангом 14.

На стержне 5 имеются фиксирующие выступы 15.

Устройство работает следующим образом.

Перед монтажом сосковой трубки участок 7 направителя 3 диаметром выводят из гнезда 2, двигая его вдоль стержня. Подняв участок 2 на некоторую высоту по стержню и придерживая его рукой, надвигают на него сосковую трубку 4, которую, двигая по стержню 5, надвигают на участок 7 с увеличенным диаметром, отчего отверстие сосковой трубки 4 под действием усилий расширяется, надвигаясь на участок 5 и, пройдя его под действием упругих сил смыкается на стержне 5, оставляя участок 7 внутри сосковой трубки, в ее расширенном участке.

Далее сосковую трубку 4 с участком 7 направителя внутри двигают по стержню 5 направителя к гнезду 2 и устанавливают в нем, фиксируют прижимом 13.

После монтажа сосковой трубки по трубопроводу 10 пускают под давлением моющую жидкость, которая, двигаясь по патрубку 9, выходит через отверстия 11 в промежуток 12 между направителем 3 и сосковой трубкой 4, проходя по которому обмывает внутреннюю поверхность сосковой трубки и выходит через молочный шланг 14, закрепленный на другом конце сосковой трубки.

При промывании сосковой трубки гнездо 2 с закрепленной в нем сосковой трубкой 4 проворачивают вручную или при помощи механического привода (не показан), отчего внутренняя поверхность сосковой трубки двигается относительно прижатых к ней ребер 6 и 8 направителя 3 и грязь соскабливается с поверхности трубки и выносится моющей жидкостью иэ сосковой трубки В

В

Промыв, сосковую трубку снимают, для чего освобождают ее от прижима 13 и двигают вдоль стержня 5 направителя вместе с участком 7, который, упершись о фиксирующие выступы 15 на стержне 5, останавливает перемещение, а сосковая трубка 4 под действием усилий рук человека идет дальше иэ участка 7, который .выходит из трубки.

Потом устанавливают другую сосковую трубку и процесс повторяется.

Формула изобретения

Устройство для промывки сосковой трубки доильного стакана, содержащее размещенное на основании гнездо для головки сосковой трубки и соосно ему установленный грибовидный направитель потока моющей жидкости с продольными ребрами, стержневидная часть которого обращена вверх, а рас. ширенная выполнена по форме внутрен5

1606047 6 ней стенки сосковой трубки и располо- правителя выполнена в виде втулки, жена в гнезде, о т л и ч а ю щ е е — которая установлена с возможностью с я тем, что, с целью упрощения его продольного перемещения по стержнеэксплуатации, расширенная часть на- 5 видной части.
