Реоплетизмограф

Реоплетизмограф

Иллюстрации

Показать все

Реферат



Изобретение относится к медицинской технике, а именно к приборам для функциональной диагностики. Цель изобретения - повышение точности реоплетизмографического исследования путем регистрации нестабильности зондирующего тока. Реоплетизмограф содержит генератор 1 зондирующего тока, токовые электроды 2, потенциометрические электроды 3, первый усилитель 4 высокой частоты, первый детектор 5, выходной усилитель 6, регистратор 7, второй усилитель 8 высокой частоты, второй детектор 9, второй выходной усилитель 10, кнопку 11 калибровки, первый резистор 12, второй резистор 13. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУ БЛИН (у)5 Л 61 В 5 02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flO ИЗОБРЕТЕНИЯМ И ОТН1зЫТИЯМ

ПРИ ГКНТ CGQP

1 (21) 4458469/28-14 (22) 11.07.88 (46) 15.11.90. Бюп. 11- 42 (71) Воронежский государственный медицинский институт им. Н.Н.Бурденко (72) Т.В.Шаева (53) 615.47 (088.8) (56) Медицинская техника. 1978, и 3, с. 49-51. (54) РЕОПЛЕТИЗМОГРАФ ,(5i) Изобретение относится к медицинской технике, а именно к приборам для функциональной диагностики. Пель изоб„„SU„„11 А1 ретения — повьппение точности реоплетизмографического исследования путем регистрации нестабильности зондирующего тока. Реоплетизмограф содержит генератор 1 зондирующего тока, токовые электроды 2, потенциометрические электроды 3, первый усилитель 4 высо" кой частоты, первый детектор 5, выходной усилитель 6, регистратор 7, второй усилитель 8 высокой частоты, второй детектор 9, второй выходной усилитель 10, кнопку 11 калибровки, первый резистор 12, второй резистор

13. 1 ил.

3 1606115 4

Изобретение относится к медицинской технике, а именно к приборам для функциональной диагностики.

Цель изобретения — повышение точ5 ности измерения за счет регистрации нестабильности зондирующего тока.

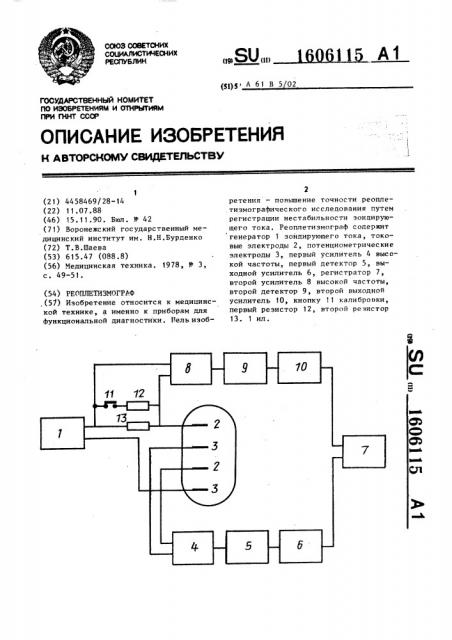

На фиг.1 представлена функциональная схема устройства, Реоплетизмограф содержит генератор 1 зондирующего тока, токовые электроды 2, потенциометрические электроды 3, соединенные последовательно первый усилитель 4 высокой частоты, первый детектор 5, первый 15 выходной усилитель 6, регистратор 7, потенциометрические электроды подключены к входу первого усилителя 4 высокой частоты.

Соединены последовательно второй 2р усилитель 8 высокой частоты, второй .детектор 9, второй выходной усилитель

10, выход которого подключен ко второму входу регистратора 7. Соединены последовательно кнопка 11 калиб- 25 ровки, первый резистор 12, второй резистор 13. Общая точка резисторов 12, 13 подключена к первому токовому электроду 2 и первому входу усилителя

8 высокой частоты, первый выход ге- 30 нератора 1 соединен со вторыми контактами кнопки 11 и второго резистора 13, а также вторым входом усилителя 8 высокой частоты, второй выход

4 генератора 1 подключен ко второму то- 35 ковому электроду.

Реоплетизмограф работает следующим образом.

Генератор 1 зондирующего тока обеспечивает постоянство зондирующего то-,40 ка высокой частоты при изменении импеданса между токовыми электролами 2, наложенными на биологический объект.

P цепь токовых электродов 2 последовательно включен резистор 13 величи- 45 ной 100 Ом, который практически не оказывает влияния на величину зондирующего тока, так как его величина много меньше ожидаемой величины импеданса между токовыми электродами. Па- 50 раллельно резистору 13 подключен пер-. вый усилитель 8 высокой частоты, сигнал с выхода которого поступает на ,первый детектор 9 и через первый выходной усилитель 10 — на регистратор

7. При нестабильности зондирующего тока, вызванной пульсовыми изменениями импеданса, на резисторе 13 выделяется напряжение, пропорциональное нестабильности зондирующего тока.

Одновременно с записью уровня нестабильности зондирующего тока на регистраторе 7 осуществляется регистрация реоплетизмограммы с помощью потенциометрических электродов 3, вто рого усилителя 4, второго детектора

,5 и выходного усилителя 6.

При калибровке канала регистрации нестабильности зондирующего тока па-раллельно резистору 13 с помощью кноп. ки 11 подключается эталонный резистор 12, что обеспечивает нормированное относительное изменение сопротивления в токовой цепи .

Одновременная регистрация реоплетизмограммы и уровня относительной нестабильности зондирующего тока позволяет оценить достоверность реоплетизмографии, которая тем выше, чем ниже относительная нестабильность зондирующего тока.

Формула и з обретения

Реоплетиэмограф, содержащий генератор зондирующего тока, токовые электроды, потенциометрические электроды, соединенные последовательно, первый усилитель высокой частоты, первый детектор, первый выходноч усилитель, Ф регистратор,потенциометрические электроды подключены к входам первого усилителя высокой частоты, о т л и ч а -1 ю шийся тем, что, с целью повышения точности измерения за счет регистрации нестабильности зондируюшего тока, введены соединенные последовательно второй усилитель высокой час- тоты, второй детектор, второй выходной усилитель, выход которого подключен к второму входу регистратора, соединенные последовательно кнопка калибровки, первый резистор, второй резистор, общая точка резисторов подключена к первому токовому электроду и первому входу усилителя высокой частоты, второй вход которого соединен с вторыми выводами кнопки и второго резистора, а также с первым выходом генератора зондирующего тока, второй выход которого подключен к второму токовому электроду.
