Устройство для отделения воды от растворителя

Устройство для отделения воды от растворителя

Иллюстрации

Показать все

Реферат



Изобретение относится к подготовке растворителя и может быть использовано в химической и других отраслях промышленности. Цель - упрощение конструкции. Устройство содержит корпус 1 с входным патрубком 2, дном 3 с выходным патрубком 4. Внутри корпуса 1 размещен фильтрующий элемент 5 в виде усеченного конуса, на наружной поверхности которого имеется канавка 6 в виде спирали с выходом к патрубку 7. Смесь с растворителем поступает в патрубок 2 и по канавке 6 многократно контактирует с фильтрующим элементом 5 и разделяется. Растворитель, просачиваясь через пористый фторопласт, стекает в коническое дно 3 и через патрубок 4 выводится из устройства. Вода, пройдя путь по канавке 6, выводится через патрубок 7. 1 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТ ИЧЕСНИХ

РЕСПУБЛИН

09) (И)

51)5 В 01 Р 17/022

OflH0AHHE ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

AO ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГННТ СССР (21) 4628196/23-26 (22) 23. 11.88 (46) 15. 11.90. Бкл. У 42 (71) Тбилисское научно-производственное объединение "Аналитприбор" (72) К.С. Ляпин и В.С. Передрий (53) 621.928.37(088.8) (56) Проспект "Horiba Dilconfent Monitor", Model ОСКА-32 А, Япония, 1973.

Авт ор с кое с вид ет ел ьс т в о СССР

Р 968674, кл. G 01 N 1/18, 1980.

2 (54) УСТРОЙСТВО ГЛЯ ОТДЕЛЕКИЯ 80PW ОТ

РАСТВОРИТЕЛЯ (57) Изобретение относится к подготовке растворителя и может быть использовано в химической и других отраслях промышленности. Цель — упрощение конструкции. Устройство содержит корпус 1 с входным патрубком 2, дном 3 с выходным патрубком 4. Внутри корпуса 1 размещен фильтрующий эле"

1606143 рующим элементом 5 и разделяется, Растворитель, просачиваясь через пористый фторопласт, стекает в кони5 ческое дно 3 и через патрубок 4 выводится из устройства. Вода, пройдя путь по канавке 6, выводится через патрубок 7. 1 ил, Изобретение относится к подготовке водных растворов к анализу, а

15 более конкретно к подготовке растворителя, поглотившего нефть из водонефтяной смеси, к анализу в приборах определения концентрации нефти в сбросовых водах и может быть использовано в химической, нефтеперерабатывающей промышленности, а также в других областях техники, где необходимо определять содержание нефти

25 и нефтепродуктов в воде.

Цель изобретения — упрощение конс трукции.

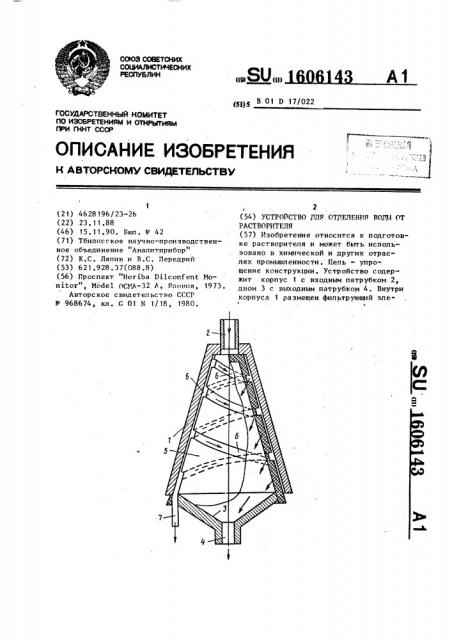

На чертеже представлено устройство для отделения воды от растворит ел я, общий" вид, Устройство содержит конический корпус 1 с входным.патрубком 2 и дно

3 конической формы с выходным патрубком 4. Внутри корпуса помещен фильтрующий элемент 5 в виде усеченного 35 конуса, наружная рабочая поверхность которого имеет канавку 6 в виде спирали с выходом на патрубок 7.

Устройство работает следующим образом. 40

Смесь воды с растворителем, поглотившим нефть, (после экстракции) поступает в патрубок 2 и по канавке

6, многократно контактируя с пористым фильтрующим элементом 5, разделя- 45 ется, Растворитель, смачивая пористый фторопласт, просачивается и сте кает в коническое дно 3 (изготовленное иэ фторопласта) и далее через

Формула изобр ет ения

Устройство для отделения воды от растворителя, содержащее корпус с входным и выходным патрубками, внутри которого размещен фильтрующий элемент из пористого фторопласта, отличающееся тем, что, с целью упрощения конструкции, фильтрующий элемент выполнен в виде полого усеченного конуса, на наружной рабочей поверхности которого имеется по крайней мере одна винтовая канавка, при этом наружная поверхность фильтрующего элемента установлена с возможностью .соприкосновения с внутренней поверхностью корпуса. !

Составитель р. Баранов

Редактор А. Долинич Техред М.Ходанич КорректоР Т. Колб

Заказ 3509 Тираж 563 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Рауш< кая наб., д. 4/5

Производственно-издательский комбинат "Патент", r.Óæãîðîë, ул. Гагарина,!01 мент 5 в виде усеченного конуса, на наружной поверхности которого имеется канавка 6 в виде спирали с выходом к патрубку 7. Смесь с растворителем поступает в патрубок 2 и по канавке

6 многократно контактирует с фильтвыходной патрубок 4 идет в главную емкость. Вода, свободная от растворителя, пройдя весь путь по канавке

6, через выходной патрубок 7 идет на анализ.

Длинный путь за счет "качения" капелек растворителя и воды по канавке обеспечивает полное отделение растворителя (путем смачивания и просачивания) от воды, которая не смачивает фторопласт.

Таким образом, по сравнению с прототипом выполнение фильтрующего элемента иэ пористого ПТФЭ в виде усеченного конуса с канавками на рабочей поверхности обеспечивает простоту конструкции, полное отделение растворителя от воды, надежность и прост оту в э ксплуатации.
