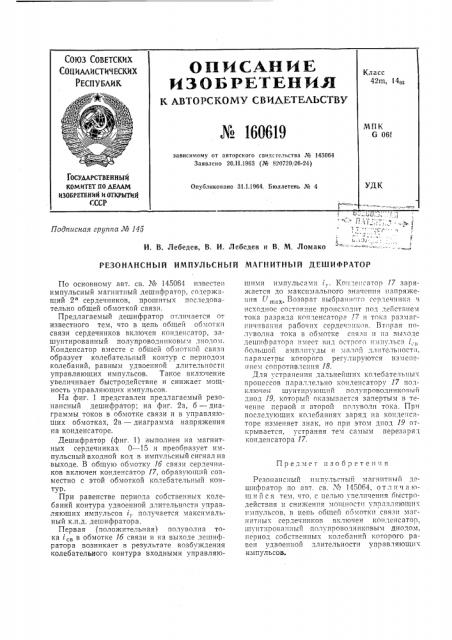

СОЮЗ СОВЕТСКИХ
СОЦ ИАЛИСТИЧ ЕСКИХ
РЕСПУБЛИК
ОПИСАНИЕ
И 3 О Б РЕТЕН И Е
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ № 160619
Класс
42m, 14оз
МПК
G 061 зависимому от авторского свидетельства № 145064
Заявлено 20.11.1963 (№ 820720j26-24) ГОСУДАРСТВЕННЫИ
КОМИТЕТ ПО ДЕЛАМ
ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ
СССР
УДК
Опубликовано 31.1.1964. Бюллетень № 4
Подписная группа Ч 145
И, В. Лебедев, В. И. Лебедев и В. М. Ломако
РЕЗОНАНСНЫЙ ИМПУЛЬСНЫЙ МАГНИТНЫЙ ДЕШИФРАТОР
Прелмет изобретения
По основному авт. св. № 145064 известе:I импульсный магнитный дешифратор, солержащий 2" сердечников, прошитых последовательно общей обмоткой связи.
Предлагаемый дешифратор отличается от известного тем, что в цепь общей обмотки связи сердечников включен конденсатор, зашунтированный полупроводниковым лиолом.
Конденсатор вместе с обшей обмоткой связи образует колебательный контур с периодом колебаний, равным удвоенной длительности управляющих импульсов. Такое включенис увеличивает быстродействие и снижает мощность управляющих импульсов.
На фиг. 1 представлен предлагаемый резонансный дешифратор; на фиг. 2а, б — диаграммы токов в обмотке связи и в управляющих обмотках, 2в — диаграмма напряжения на конденсаторе.
Дешифратор (фиг. 1) выполнен на магнитных сердечниках 0 — 15 и преобразует импульсный входной код в импульсный сигнал на выходе. В общую обмотку 1б связи серлечников включен конденсатор 17, образующий соВместно с этой обмоткой колебательный контур.
При равенстве периода собственных колебаний контура удвоенной длительности управляющих импульсов ty получается максимальный к.п.д. дешиф.ратора.
Первая (положительная) полуволна тока i, в обмотке 1б связи и на выхоле лешифратора возникает в результате возбуждения колебательного контура входными управляюшими импульсами i, Кон епсатор 17 заряжается ло максимального значения напряжения (1 гпах. Возврат выбранного серлечннка в исходное состояние пропсхолит пол лействнем тока разряла конденсатора 17 и тока размагничивания рабочих серде гнпков. Вторая полуволна тока в обмотке связи и на выходе лешифРатоРа нi!еет внл остРого импУльcа 1с большой амплитуды и малой длительности, парах етры которого регулируются изменением сопротивления 18.
Для устранения лальнейшнх колебательных процессов параллельно конденсатору 17 полключен шунтирующий полупроводниковый диод 19, который оказывается запертым в течение первой и второй полуволн тока. Прн последующих колебаниях заряд на конленсаторе изменяет знак, но при этом дпол 19 открывается, устраняя тем самым перезарял конденсатора 17.
Резонансный импульсный магнитный дешифратор по авт. св. № 145064, о т л и ч а ющ и и ся тем, что. с целью увеличения быстродействия и снижения мощности управляющих импульсов, в цепь общей обмотки связи магнитных сердечников включен кон лснсатор, шунтированный полупроводниковым диодом, период сооственных колебашш которого равен удвоенной ллительности управляющих импульсов. № 160619
0 1 1 3 4 5 0 7 Ю У 10 11 17 17 14 15
1 о
0
0
1б чоыг, Г
