Реферат



Изобретение относится к вибрационной технике и позволяет упростить конструкцию и расширить эксплуатационные возможности устройства. Вибровозбудитель содержит реактивную массу 1 с установленным на ней электромагнитом 4. На активной массе 3 размещен якорь 6. Реализация субгармонических режимов колебаний осуществляется благодаря наличию упругих упоров 5 на реактивной массе 1, ограничивающих перемещение активной массы в направлении электромагнита 4. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

„„SU„„1606201

А1 (51)5 В 06 В 1 04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К д ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4055484/24-10 (22) 15.04.86 (46) !5.11.90. Бюл. № 42 (71) Рижский политехнический институт им. А. Я. Пельше (72) M. В. Закржевский и Ю. М. Иванов (53) 534.232 (088.8) (56) Авторское свидетельство СССР № 700211, кл. В 06 В 1/04, 1979.

Авторское свидетельство СССР № 716625, кл. В 06 В 1/04, 1980. (54) ЭЛЕКТРОМЕХАНИЧЕСКИ Й ВИБРОВОЗБУДИТЕЛЪ (57) Изобретение относится к вибрационной технике и позволяет упростить конструкцию и расширить эксплуатационные возможности устр-ва. Вибровозбудитель содержит реактивную массу 1 с установленным на ней электромагнитом 4. На активной массе 3 размещен якорь 6. Реализация субгармонических режимов колебаний осуществляется благодаря наличию упругих упоров 5 на реактивной массе 1, ограничивающих перемещение активной массы в направлении электромагнита 4. 2 ил.

1606201

Формула изобретения юг. 2

Составитель M. Шахов

Редактор И. Касар. ià Техред А. Кравчук Корректор И Муска

Зака 3 3512 Тира к 383 Подписное

Б11И11Г! И Гос1.!! рс ын нного кои итк и по ивобрс1< нияч и открытия ч нри К! IТ СССР ! 130:15. Чосква. ж — 35, Ра1гпская наб.. д, 4 5

Пронино ктвс. но-и 6.: !.с I: i > Ч -.о ..<бннат «I IBTi нг», г. Ухкгород, ул. Гагарина. 101

Изобретение относится к вибрационной технике и может быть использовано в тех отраслях промышленности, где применяются механические колебания.

Цель изобретения — упрощение конструкции и расширение эксплуатационных возможностей устройства.

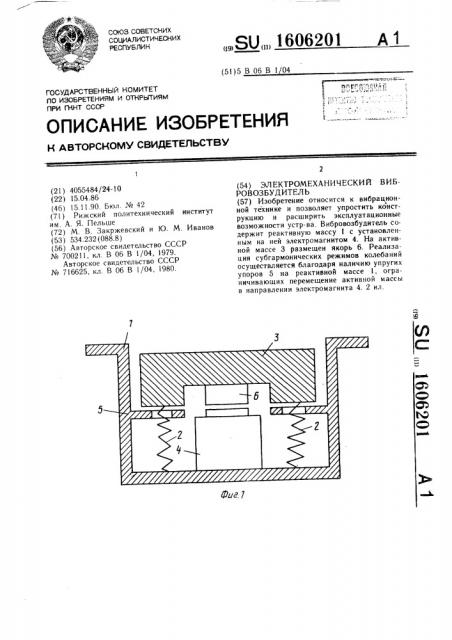

На фиг. 1 изображено устройство, общий вид; на фиг. 2 — силовая характеристика упругой системы.

Вибровозбудитель состоит из реактивной массы (статора) 1, к которой через упругую систему 2 присоединена активная масса 3. На реактивной массе 1 установлены элекромагнит 4 и упругие упоры 5, а на активной массе 3 размещен якорь 6.

П ри включении электромагнита, в нем возникает переменная электромагнитная сила, действующая на якорь 6 с частотой питания сети. Под действием этой силы якорь 6 с активной массой 3 после непродолжительного переходного процесса начинает совершать устойчивые субгармонические колебания с частотой в и раз меньшей частоты возбуждения. Элементы упругой системы работают только на растяжение.

Жесткость упругой системы 2 для реализации заданного субгармонического режима определяется по формуле

Я д!

С= — — — I

n.< где С вЂ” жесткость упругой системы;

m — масса якоря и реактивной массы;

f — частота питания электромагнита; и — порядок субгармонического режима.

Реализация субгармонических режимов осуществляется благодаря наличию упругих упоров 5, так как восстанавливающая сила, действующая на активную массу 3, имеет билинейную упругую характеристику.

Жесткость упоров 5 определяется из отно10 шения

Назначение упругих упоров 5 состоит в обеспечении преобразования высокочастотных колебаний питающего напряжения в низкочастотные колебания рабочего органа.

Электромеханический вибрэвозбудитель, содержащий электромагнит, установленный на реактивной массе, соединенной через упругую систему с активной массой, на которой установлен якорь, отличающийся тем, что, с целью упрощения конструк25 ции и расширения эксплуатационных возможностей, он снабжен упругими упорами, установленными на реактивной массе с возможностью ограничения перемещения активной массы в направлении электрома гнита.
