Реферат

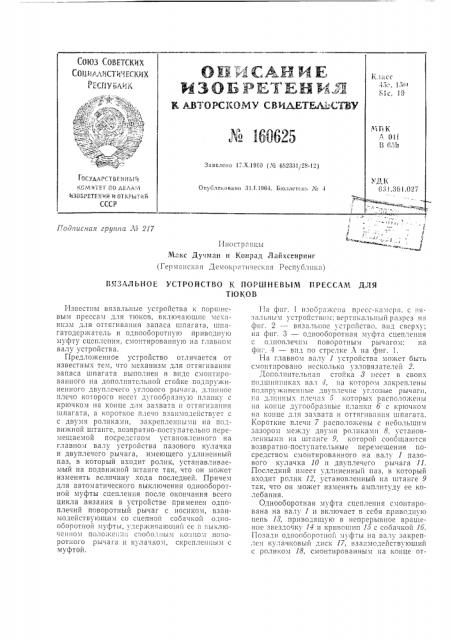

СОЮЗ СОВЕТСКИХ

СОБ М,ИСТИЧ ЕСКИХ ГЕСИУ БЛИК

ОП " СФ и ИЕ

НЗОБPETEHН.Я

K АВЧ OPCKOMV СВИАЕТБЛЫЛЗ

Заявлено 17.Х.1960 (X 6Ь2331128-12) |ОСА, I r T IIEЧ и Ы q кв,"битв г ПО ьелА 4

ИЗ О арETE H H H И От КяЫо я 11

СССР

Опуплвловано 31.1.1964. Б оллстснл ЛЬ -I

Г. Oi?, IZZ ICZ5Z 2PgZZIIQ ЛО 217

И но от р л! in!

Макс Дучман и Конрад Лайхсенринг (Германская Демокрлтическ",ë Республика) ВЯЗАЛЬНОЕ УСТРОЙСТВО К ПОРШНЕВЫМ ПРЕССАМ ДЛЯ

Т1ОКОВ

Известны вязальные устройства к поршневым прессам для тюков, включающие механизм для оттягивания запаса шпагата, шпагатодер>катель и одиооборотную приводную муфту сцепления, смонтированную иа главном валу устройства.

Предло>кенное устройство отличается от известных тем, что механизм для оттягивания запаса шпагата выпо".íåí в виде смонтированного на дополнительной стойке подпружиненного двуплечего углового рычага, дл:шное плечо которого несет дугообразную планку с крючком иа конце для захвата и оттягиваш1я шпагата, а короткое плечо взаимодействует с с двумя роликами, закреп le! i;II,I.;ш на подви>кной штанге, возвратно-поступательно перемещаемой посредством установленного на главном валу устройства пазового кулачка и двуплечего рычага, имеющего удлиненный паз, в который входит ролик, устанавливаемый на подвижной штанге так, что îí может изменять величину хода последней. Причем для автоматического выключения однооборотной муфты сцепления после окончания всего цикла вязания в устройстве применен одноплечий поворотный рычаг с носиком, взаимодействующим со сцепной собачкой одl!0Оооротнои м1 фты, мдср>кива10и1ий ее г выключенномм положеш1и cïoîoдным конно;I IIOHoротного рычага и кулачком, скрепленным с муфтой, IIa фиг. 1 изоорлжсиа пресс-камера, с вязлльиь м устройством: вертикальный разрез ил фиг. 2 — вязальное устройство, вид сверху; иа фиг, 3 — однооборотная муфта сцепления с одиоплечим поворотным рычагом; на ф1ш. 4 — в;1д по стрелке л на фиг. 1.

На главном валу 1 устройства может быть смонтировано несколько узловязателей 2.

Дополнительная стойка 8 несет в своих подшипниках влл 4, иа котором закреплены подпру>кинснные двуплечие угловые рычаги, ил длинных плечах 5 которых расположены !

1а 1,0111!e g I!OOOPa3!laic 1.,1611!III 6 ил конце для захвата и оттягивлиия шпагата.

Короткие плечи 7 расположены с небольшим зазором между двумя роликами 8, установленными на штанге 9, которой сооощаются возвратно-поступательные перемещения посредством смонтированного на валу 1 пазового кулачка 10 и двуплечего рычага 11.

Последний имеет удлиненньш паз, в который входит ролик 12, уст" íîâëåííûé»а штанге 9 так, что он может изменять амплитуду ее колебания.

Однооборотная муфта сцепления смонтирована на валу 1 и включает в себя приводнуlo цепь 18, приводящую в непрерывное вращение звездочку 14 и кривошип 15 с сооачкой 16.

Позади однооборотиой лфты на валу закреплен кулачковый диск 17, взаимодействуюший с роликом 18, смонтированным на конце от№ 160625

3 2 ветвления одноплечего рычага 19, имеющего носик 20, взаимодействующий со сцепной собачкой 1б однооборотной муфты.

Кулачковый диск 17 предназначен для поднимания одноплечего рычага 19 с носиком 20 и роликом 18. Конец 21 подвижной штанги 9, взаимодействуя в определенных периодах всего цикла узловязания с одноплечим рычагом 19, запирает или освобождает своим носиком 20 собачку 16, что приводит к автоматическому включению однооборотной муфты сцепления.

Предмет изобретения

1. Вязальное устройство к поршневым прессам для тюков, включающее механизм для оттягивания запаса шпагата, шпагатодержатель и однооборотную приводную муфту сцепления, смонтированную на главном валу устройства, отличающееся тем, что, с целью повышения плотности прессования тюков, механизм для оттягивания запаса шпагата выполнен в виде смонтированного на дополнительной стойке подпружиненного двуплечего углового рычага, длинное плечо которого несет дугообразную планку с крючком на конце для захвата и оттягивания шпагата, а корот<ое плечо взаимодействует с двумя роликами, закреплешпями на подвижной штанге, возвратно-поступательно перемещаемой посредством установленного на главном валу устройства пазового кулачка и двуплечего рычага, имеющего удлиненный паз, в который входит ролик, устанавливаемый на подвижной штанге так, что оп может изменять величину хода последней.

2. Вязальное устройство по п. 1, отл и ч аю щ е е с я тем, что для автоматического выключения однооборотной муфты сцепления после окончания всего цикла вязания в нем применен одноплечий поворотный рычаг с носиком, взаимодействующим со сцепной собачкой очнооборотпой муфты, удерживающий ее в выключенном положении свободным концом поворотного рычага и кулачком, скрепленным с муфтой, Ж 160625

15 1 g и 17 1b 19 13

V2.

Составитель М. М. Лиманова

Техред Т. П. Курилко Корректор О. Б. Тюрина

Редактор В. Чулкова

Типография, пр. Сапунова, 2, Подп. к печ. 24/1П вЂ” 64 г, Формат бум. 60 X 90г/s Объем 0,35 изд. л.

Заказ 594/3 Тираж 500 Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4
