Устройство для электроэрозионной обработки

Устройство для электроэрозионной обработки

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению, в частности к электроэрозионной обработке. Цель изобретения - расширение технологических возможностей за счет обеспечения одновременной обработки отверстий в двух деталях с возможностью изменения положения их оси одновременно. В корпусе 2 смонтированы два сферических подшипника. В их внутренних кольцах жестко установлены втулки 6 и 10. В каждой втулке имеется отверстие для базирования деталей 19 и 20. В обращенных друг к другу торцах втулок выполнены пазы: один имеет форму квадрата, второй - крестообразный. В пересечения пазов помещены шарики. При воздействии винтов 16 на кольцо подшипника осуществляется поворот обеих деталей. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ÄÄSUÄÄ 1606269 А ) (51) 5 В 23 Н 7/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4489298/31-08 (22) 04.07.88 (46) 15.11.90. Бюл. № 42 (71) Московский институт электронного машиностроения (72) И. П. Москвина и В. А. Поршин (53) 621.9.048 (088.8) (56) Авторское свидетельство СССР № 383560, кл. В 23 Н 7/26, 1970. (54) УСТРОЙСТВО ДЛЯ ЭЛЕКТРОЭРОЗИОННОЙ ОБРАБОТКИ (57) Изобрет - е относится к машиностроению, в ча< и к электроэрозионной обработке. Це,. обретения — расширение

2 технологических возможностей за счет обеспечения одновременной обработки отверстий в двух деталях с возможностью изменения положения их оси одновременно. В корпусе 2 смонтированы два сферических подшипника. В их внутренних кольцах жестко установлены втулки 6 и 10. В каждой втулке имеется отверстие для базирования деталей 19 и 20. В обращенных друг к другу торцах втулок выполнены пазы: один имеет форму квадрата, второй — крестообразный. В пересечения пазов помегцены шарики. При воздействии винтов 16 на кольцо подшипника осуществляется поворот обеих деталей. 3 ил.

1606269 формула изобретения

Соста ви тел ь М. Кл и мовск а я

Редактор Т. П а рфенова Техред А. Кравчук Корректор И. Муска

Заказ 3515 Тираж 556 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101

Изобретение относится к машиностроению, в частности к электроэрозионной обработке проволочным электродом-инструментом.

Целью изобретения является расширение технологических возможностей при повышении производительности.

Цель достигается тем, что в устройстве для обработки цилиндрических поверхностей с заданной ориентацией оси в стакан, вращающийся от привода, установлены два сферических подшипника, в которые запрессованы втулки, для базирования и установки обрабатываемых деталей, на торцах обращенных друг к другу, выполнены на одном квадратный, а на другом — крестообразный лазы V-образного сечения, в пересечение которых помещены четыре шарика, при этом на торец подвижного подшипника воздействует пружина.

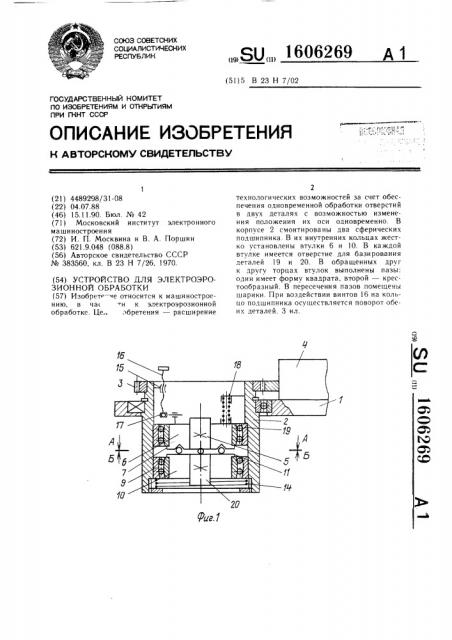

На фиг. 1 изображено предлагаемое устройство, осевое сечение; на фиг. 2 — сечение

А — А на фиг. 1; на фиг. 3 — сечение

Б — Б на фиг. 1.

На плите 1 в подшипнике качения установлен корпус 2 с зубчатым венцом 3 и привод 4 вращения. В корпус 2 неподвижно установлен сферический подшипник 5 с запрессованной втулкой 6, на нижнем торце 7 которой выполнен паз 8 «V»-образного сечения. В корпусе 2 с возможностью осевого смешения установлен сферический подшипник 9 с запрессованной втулкой 10, на верхнем торце 11 которой выполнен крестовый паз 12 V-образного сечения. В пересечении пазов 8 и 12 размещены четыре

1нарика 13. В торец нижнего подшипника упирается пружина 14, замыкая кинематическую связь втулки 6 со втулкой 10 через шарики 13. На корпусе 2 закреплены две гайки 15 с регулировочными винтами 16, расположенные по окружности под углом 90, шарниром 17 связанные со втулкой 6, в которую упираются две пружины 18, расположенные диаметрально противоположно винтам 16. Во втулки 6 и 10 установлены обрабатываемые детали 19 и 20.

Устройство работает следующим образом.

Для ориентации детали винтом !6 и пружиной 18 разворачивается на нужный угол внутреннее кольцо шарикоподшипника 5 с установленной деталью 19. Через шарики 13 и торцовые лазы 8 и 12 разворот передается на внутреннее кольцо подшипника 9 и деталь 20. Вращение корпусу и деталям 19 и 20 передается от привода 4 через зубчатый венец 3.

Использование предлагаемого устройства позволяет осуществлять обработку цилиндрических поверхностей с заданной ориентацией оси и повысить производительность обработки в два раза.

Устройство для электроэрозионной обработки отверстий проволочным электродом2S инструментом, снабженное предназначенным для базирования отрабатываемой детали элементом, который связан с внутренним кольцом сферического подшипника и имеет возможность изменения положения своей оси под действием регулировочных винтов, размещенных в корпусе, отличающееся тем, что, с целью расширения технологических возможностей, в корпусе соосно с первым размещен второй сферический подшипник, во внутреннем кольце каждого из них жестко закреплен базирующий элемент в виде втулки, а на торцах втулок, обращенных друг к другу, выполнены пазы V-образного сечения, причем на одном торце пазы образуют квадрат, а на другом торце — крест, а в пересечения лазов помещены четыре шарика.
