СОюз Соает1.ких
СациллиСтичЕских
РЕСПУБЛИК

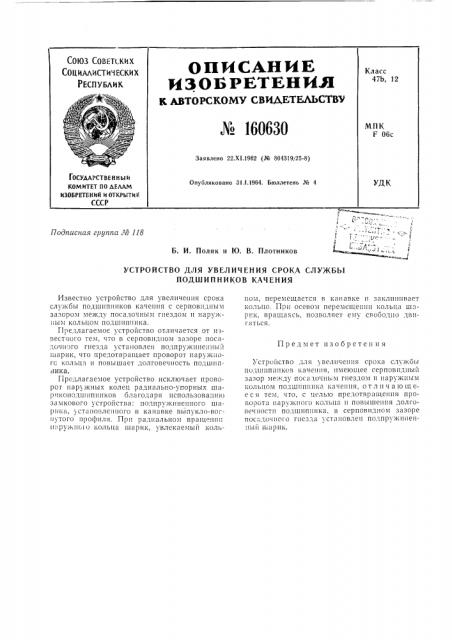

ОПИСАНИЕ
ИЗ ОБ РЕТЕНИЯ
K АВТОРСКОМ СВИАЕТЕАЬСТВЪ
Х 160630
Класс
47b, 12
МПК
F 06c
Заявлено 22.Х1.1962 (№ 804319/26-8) ГОСУДАРСТВЕ Н Н Ы И
КОМИТЕТ ПО ДЕЛАМ
ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ
СССР
УДК
Опубликовано 31Л.1964. Бюллетень № 4
Подписная группа М 118
Б. И. Поляк и Ю. В. Плотников
УСТРОЙСТВО ДЛЯ УВЕЛИЧЕНИЯ СРОКА СЛУЖБЫ
ПОДШИПНИКОВ КАЧЕНИЯ
Предмет изобретения
Известно устройство для увеличения срока службы подшипников качения с серповидным зазором между посадочным гнездом и иаруж; ым кольцом подшип«ика.
Предлагаемое устройство отличается от извест«ого тем, что в серповидном зазоре поса,о и|ого гиезда установлен подпружиие|шый шарик, что предотвращает проворот иаруж;|ого кольца и повышает долговечность подшипника.
Предлагаемое устройство исключает проворот иар)жиых колец радиально-упорных шарикоиодшипииков благодаря использоваиию за мкового устройства: подпру>к|шеиного шарика, ) ста11овлеииого в канавке выпукло-вог«утого профиля. При радиальном вращеиии
IIi!p) ?!1!II5I о ко1!ьца шарик, увлекаемый кольцом, перемещается в канавке и заклииивает кольцо. При осевом перемещении кольца шзI3!. к, вращаясь, позволяет ему свободно дв:1гаться.
Устройство для 3 величеиия срока службы по,1шип;|иков качения, имеющее серповидный зазор между посадочным гнездом п наружным кольцом подшипиика качения, о т л и ч а ю ill еее 51 тем, что, с целью предотвращения проворота наружного кольца и повышения долговечности подшипиика, в серповидиом зазоре посадочиого гиезда установлен подпруж|иеиИЫII ihd ÇИК.
