Устройство для брикетирования длинномерных отходов

Устройство для брикетирования длинномерных отходов

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению и может быть использовано при переработке отходов. Цель изобретения - повышение производительности и расширение технологических возможностей путем переработки магнитных материалов. Наличие электромагнита повышает плотность укладки отхода в корпус и ускоряет процесс извлечения из корпуса готового брикета. 1 ил.

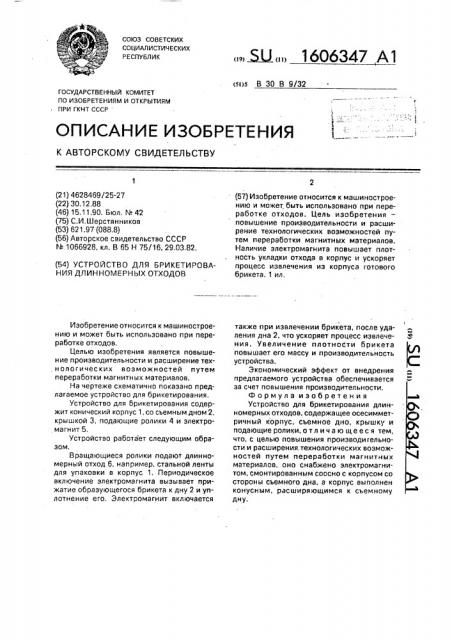

союз советских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11)

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4628469/25-27 (22) 30.12.88 (46) 15.11,90. Бюл, N. 42 (75) С.И.Шерстянников (53) 621,97 (088,8) (56) Авторское свидетельство СССР

N. 1066928, кл. В 65 Н 75/16, 29.03.82 (54) УСТРОЙСТВО ДЛЯ БРИКЕТИРОВАНИЯ ДЛИННОМЕРНЫХ ОТХОДОВ

Изобретение относится к машиностроению и может быть использовано при переработке отходов, Целью изобретения является повышение производительности и расширение технологических возможностей путем переработки магнитных материалов.

На чертеже схематично показано предлагаемое устройство для брикетирования.

Устройство для брикетирования содержит конический корпус 1, со съемным дном 2, крышкой 3, подающие ролики 4 и электромагнит 5, Устройство работает следующим образом, Вращающиеся ролики подают длинномерный отход 6. например, стальной ленты для упаковки в корпус 1. Периодическое включение электромагнита вызывает прижатие образующегося брикета к дну 2 и уплотнение его. Электромагнит включается (57) Изобретение относится к машиностроению и может быть использовано при переработке отходов. Цель изобретения— повышение производительности и расширение технологических возможностей путем переработки магнитных материалов.

Наличие электромагнита повышает плотность укладки отхода в корпус и ускоряет процесс извлечения из корпуса готового брикета. 1 ил, также при извлечении брикета, после удаления дна 2, что ускоряет процесс извлечения. Увеличение плотности брикета повышает его массу и производительность устройства.

Зкономический эффект от внедрения предлагаемого устройства обеспечивается за счет повышения производительности.

Формула изобретения

Устройство для брикетирования длинномерных отходов, содержащее осесимметричный корпус, съемное дно, крышку и подающие ролики,отл ича ю щеес я тем, что, с целью повышения производигельности и расширения. технологических возможностей путем переработки магнитных материалов, оно снабжено электромагнитом, смонтированным соосно с корпусом со стороны съемного дна, а корпус выполнен конусным, расширяющимся к съемному дну.

1606347

Составитель В.Гринберг

Техред M.Mîðãåíòàë Корректор А,Обручар

Редактор Ю.Середа

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101

Заказ 3519 Тираж 510 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, )К-35, Раушская наб., 4/5
