Реферат



Изобретение относится к подъемно-транспортному оборудованию и может быть использовано в машиностроении, химической и других отраслях промышленности для транспортирования штучных и сыпучих, химически вредных, пылящих и газящих материалов на значительные расстояния. Цель - экономия энергии. Вибрационный конвейер содержит несколько трубчатых приводных секций (ПС) 1, установленных на амортизаторах. На ПС 1 закреплены электромагнитные вибровозбудители, возмущающие силы которых проходят через приведенные центры масс ПС 1. Между ПС 1 расположены дополнительные неприводные секции (НС) 7, связанные с ПС 1 эластичными муфтами 8. Последние выполнены в виде клеммовых зажимов с обрезиненной внутренней поверхностью. На концах крайних ПС 1 закреплены компенсирующие грузы 11. При работе ПС 1 и НС 7 колеблются как одно целое по эллиптическим траекториям. Конвейер необходимой длины может быть составлен с меньшим числом принятых ПС 1, что снижает потребляемую конвейером удельную мощность. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1606404 (51)5 В 65 G 27/00, 27/24

А1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ(СВИДЕТЕЛЬСТВУ

7 7 8

1 1f

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4477762/27-03 (22) 30.08.88 (46) 15.11.90. Бюл. № 42 (71) Львовский политехнический институт им. Ленинского комсомола (72) В. А. Повидайло и В. С. Шенбор (53) 621.867.157 (088.8) (56) Авторское свидетельство СССР № 287572, кл. В 65 G 27/06, 1970.

Бауман В. А., Быховский И. И. Вибрационные машины и процессы в строительстве.

М.: Высшая школа, 1977, с. 118. (54) ВИБРАЦИОННЫЙ КОНВЕЙЕР (57) Изобретение относится к подъемнотранспортному оборудованию и м. б. использовано в машиностроении, химической и других отраслях промышленности для транспортирования штучных и сыпучих, химически вредных, пылящих и газящих материалов

2 на значительные расстояния. Цель — экономия энергии. Вибрационный конвейер содержит несколько трубчатых приводных секций (ПС) 1, установленных на амортизаторах.

На ПС 1 закреплены электромагнитные вибровозбудители, возмущающие силы которых проходят через приведенные центры масс

ПС 1. Между ПС 1 расположены дополнительные неприводные секции (НС) 7, связанные с ПС 1 эластичными муфтами 8.

Последние выполнены в виде клеммовых зажимов с обрезиненной внутренней поверхностью. На концах крайних ПС 1 закреплены компенсирующие грузы 11. При работе ПС 1 и HC 7 колеблются как одно целое по эллиптическим траекториям. Конвейер необходимой длины может быть составлен с меньшим числом принятых ПС 1, что снижает потребляемую конвейером удельную мощность. 3 ил.

1606404

Изобретение относится к подъемно-транспортному оборудованию, а именно к вибрационным тра нспорти рующим устройствам, и может быть использовано в машиностроении, химической и других отраслях промышленности для транспортирования штучных и 5 сыпучих, химически вредных, пылящих и газящ»х материалов на значительные расстояния.

Целью изобретения является экономия энергии. 10

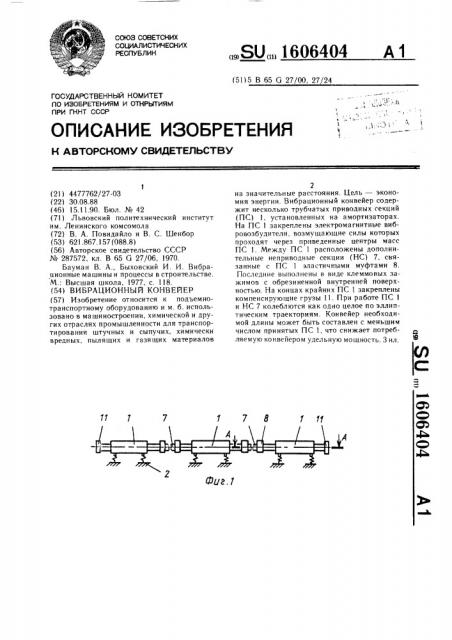

На фиг. 1 изображен вибрационный конвейер. общий вид; на фиг. 2 — разрез А — А на фиг. 1; на фиг. 3 — разрез Б — Б на фиг. 2.

Вибрационный конвейер содержит несколько трубчатых приводных секций 1, установленных на амортизаторах 2. Закреплен15 ный на секции электромагнитный вибровозбудитель состоит из электромагнитов 3, 4 и якорей 5, 6 продольных и нормальных колебаний. Между приводными секциями 1 размещены дополнительные неприводные секции 0

7, соединенные с первыми эластичными муфтами 8. Каждая эластичная муфта 8 выполнена в виде клеммовых зажимов 9 с обрезиненной внутренней поверхностью 10.

В начале и в конце конвейера на крайних приводных секциях 1 установлены ком- 25 пенсирующие грузы 11.

Для того чтобы секции конвейера колебались как одно целое, необходимо, чтобы линии действия возбуждающих сил продоль30 ных F ; и нормальных Р ; колебании проходили через приведенные центры масс секций.

Ввиду симметричности приводных 1 и неприводных 7 секций по длине приведенные центры тяжести С; по горизонтальной оси находятся в центре приводных секций, кроме крайних. Поэтому линии действия нормаль4 ных возмущающих сил F во всех, приводных секциях, кроме крайних, проходят через их центры тяжести С;. Для совмещения линии действия нормальных возмущающих сил на крайних приводных секциях 1 с центрами из масс и служат компенсирующие грузы !О. Это обеспечивает колебания секций конвейера как одно целое, с одинаковыми траекториями в любой точке по длине конвейера.

При включении электромагнитов 3 и 4 продольных и нормальных колебаний со сдвигом фаз между ними секции 1 и 7 совершают колебания по эллиптической траектории, обеспечивая перемещение грузов в безотрывном или отрывном режиме.

Конвейер необходимой длины может быть составлен с меньшим числом приводных секций, что снижает потребляемую конвейером удельную мощность, а следовательно, эконом и т эле кт роэнер ги ю.

Формула изобретения

Вибрационный конвейер, содержащий установленные на основании на амортизаторах несколько трубчатых приводных секций с электромагнитными вибраторами, возмущающие силы которых проходят через приведенные центры масс секций, отличающийся тем, что, с целью экономии потребляемой энергии, он снабжен дополнительными неприводными секциями и компенсирующими грузами, при этом дополнительные неприводные секции расположены между приводными секциями и связаны с ними посредством эластичных муфт, выполненных в виде клеммовых зажимов с обрезиненной внутренней поверхностью, причем компенсирующие грузы установлены на концах крайних приводных секций.

1606404

Б-б
