Ограничитель грузоподъемности подъемного механизма

Ограничитель грузоподъемности подъемного механизма

Иллюстрации

Показать все

Реферат



Изобретение относится к подъемно-транспортному оборудованию, а именно к ограничителям грузоподъемности подъемных механизмов. Цель изобретения - повышение надежности. Блок 1 с грузовым каналом 2 установлен на эксцентриковой оси, смонтированной на основании 3. Рычаг 5 закреплен на оси и взаимодействует с выключателями 6, 7. Рычаг 5 связан с пальцем 13, соединенным со штоком полого цилиндра 8 и скобой 15, опирающейся на пружину 16. При нагружении блока 1 рычаг 5 сжимает пружину 16 и взаимодействует с выключателем 7. Поршень цилиндра 8 препятствует быстрому перемещению рычага 5. 3 ил.

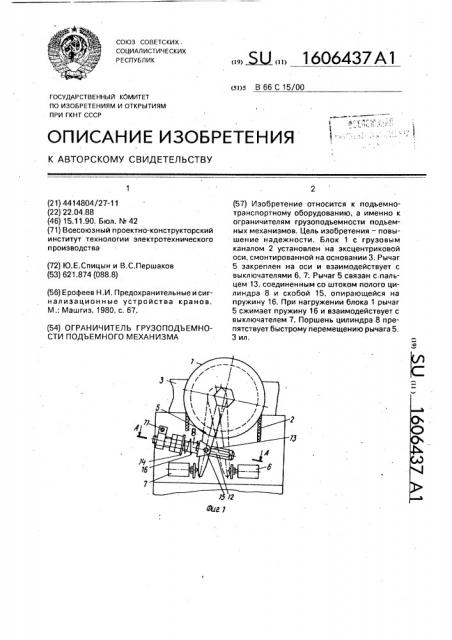

СОЮЗ СОВЕТСКИХ °

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (si)s В 66 С 15/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (!

1 г

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4414804/27-11 (22) 22.04,88 (46) 15.11,90. Бюл. ¹ 42 (71) Всесоюзный проектно-конструкторский институт технологии электротехнического проиэводства(72) Ю.Е.Спицын и В.С.Першаков (53) 621.874 (088.8) (56) Ерофеев Н.И. Предохранительные и сигнализационные устройства кранов.

M.: Машгиз, 1980, с. 67. (54) ОГРАНИЧИТЕЛЬ ГРУЗОПОДЪЕМНОСТИ ПОДЪЕМНОГО МЕХАНИЗМА

„„5U „„1606437 А1 (57) Изобретение относится к подъемнотранспортному оборудованию, а именно к ограничителям грузоподъемности подьемных механизмов, Цель изобретения — повышение надежности. Блок 1 с грузовым каналом 2 установлен на эксцентриковой оси, смонтированной на основании 3..Рычаг

5 закреплен на оси и взаимодействует с выключателями 6, 7; Рычаг 5 связан с.пальцем-13, соединенным со штоком полого цилиндра 8 и скобой 15, опирающейся на пружину 16. При нагружении блока 1 рычаг

5 сжимает пружину 16 и взаимодействует с выключателем 7. Поршень цилиндра 8 препятствует быстрому перемещению рычага 5, 3 ил.

1606437

Изобретение относится к подъемнотранспортному оборудованию, а именно к ограничителям грузоподъемности подъемных механизмов, например грузоподъемных кранов.

Цель изобретения — повышение надежности.

На фиг.1 показан ограничитель, общий вид; на фиг.2 — то же, вид сверху, на фиг.3— разрез А — А на фиг.1.

Ограничитель грузоподъемности содержит блок 1, огибаемый грузовым канатом 2.

Блок 1 установлен на основании 3 подъемного механизма посредством эксцентриковой оси 4. Рычаг 5 закреплен на оси 4 и взаимодействует с выключателями 6, 7, закрепленными на основании 3 и включенными в цепь управления механизмом, Полый . цилиндр 8 с поршнем 9 и штоком 10 расположен перпендикулярно продольной оси рычага 5 и закреплен одним концом посредством шарнирного соединения 11 на основании 3. На другом конце цилиндра 8 выполнена продольная прорезь 12, в которой частично расположен палец 13, соединенный со штоком 10 и рычагом 5, На цилиндр 8 надета обойма 14 с возможностью перемещения и фиксации относительно последнего. На концах пальца 13 закреплена скоба 15. Пружина 16 расположена на цилиндре 8 между обоймой 14 и скобой 15.

Ограничитель грузоподъемности работает следующим образом, При подъеме груза блок 1 поворачивается на эксцентриковой оси 4 на угол, соответствующий нагрузке. Рычаг 5 поворачивается вместе с осью 4, Палец 13, связанный с рычагом 5, сжимае r через скобу 15 пружину

16, При перегрузке механизма рычаг 5 вэа5 имодействует с выключателем 7. При снятии нагрузки с каната 2 пружина 16 перемещает рычаг 5 до взаимодействия с выключателем 6. Воздушная подушка, образуемая в полости цилиндра 8 при перемещении ры10 чага 5 и поршня 9, обеспечивает замедленное перемещение поршня 9, что повышает надежность работы эа счет исключения влияния инерционных сил механизма на работу ограничителя.

15 Формула изобретения

Ограничитель грузоподъемности подъемного механизма, содержащий блок, огибаемый грузовым канатом и установленный . на основании посредством эксцентриковой

20 оси, несущей рычаг, взаимодействующий по крайней мере с одним выключателем, включенным в цепь управления подъемным механизмом, полый цилиндр с поршнем и штоком, расположенный перпендикулярно

25 продольной оси рычага и шарнирно закрепленный с одного конца на основании, и палец, отличающийся тем, что, с целью повышения надежности, цилиндр с другого конца выполнен с продольной прорезью, в

30 которой частично расположен палец, соединенный со штоком и рычагом, снабжен обоймой, надетой на цилиндр с возможностью перемещения и фиксации относительно последнего, скобой, закрепленной на

35 концах пальца, и пружиной, расположенной на цилиндре между обоймой и скобой.

1606437

Составитель А,Гедеонов

Техред М.Моргентал Корректор M.Ñàìáoðñêàÿ

Редактор M.Öèòêèíà

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Заказ 3523 Тираж 596 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб.. 4/5
