Реферат



Изобретение относится к подъемно-раздвижным устройствам и может быть использовано во многих областях народного хозяйства. Цель изобретения состоит в уменьшении массы и увеличении жесткости путем выполнения по крайней мере одной из направляющих в виде блока замков 4, установленного на основании привода, при этом на продольных кромках упругих желобообразных лент 2 выполнены элементы соединения 3 лент между собой, например части застежки "молния". 3 з.п. ф-лы, 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

s В 66 F 11/04, 3/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Риг.!

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4196686/23-11 (22) 24,11.86 (46) 15.11.90. Бюл. N. 42 (75) А.В. Блохин, А.С. Воробьев, В.Г. Жаворонков и В.Д, Кожемякин (53) 621.866 (088.8) (56) Авторское свидетельство СССР

N 1057407, кл. В 66 F 11/04, 1982. (54) ПОДЪЕМНИК (57) Изобретение относится к подъемно-раздвижным устройствам и может быть исполь.. Ж 1606446 А1 зовано во многих областях народного хо° зяйства, Цель изобретения состоит в уменьшении массы и увеличении жесткости путем выполнения по крайней мере одной иэ направляющих в виде блока замков 4, установленного на основании привода, при этом на продольных кромках упругих желобообразных лент 2 выполнены элементы 3 соединения лент между собой, например части застежки "молния". 3 з.п, ф-лы. 3 ил.

1606446

Формула изобретения

Составитель А,Мазилкин

Техред М.Моргентал Корректор Н. Король

Редактор М.Циткина

Заказ 3524 Тираж 605 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, yn,Гагарина, 101

Изобретение относится к машиностроению, а именно к подъемно-раздвижным устройствам, и может быть использовано при строительных, сварочных, монтажных и других видах работ, Цель изобретения — уменьшение массы и увеличение жесткости.

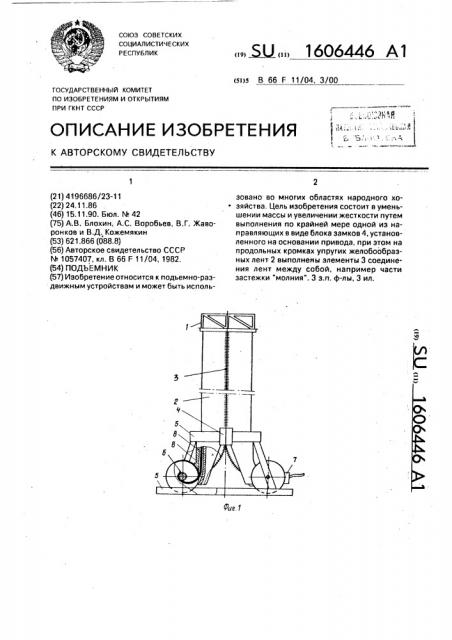

На фиг.1 показан подъемник, общий вид; на фиг,2 — блок замков, выполненный в виде застежки типа "молния"; на фиг.3— элементы соединения, выполненные в виде частей застежки типа "молния".

Подъемник (фиг.1) содержит подъемную площадку 1, установленную на колонну из желобообразных лент 2, соединяющихся между собой по продольным кромкам элементами соединения 3 с помощью блока замков 4, установленного на основании 5.

Одни концы желобообразных лент соединены с подъемной площадкой 1, другие — с барабанами 6, установленными на основании с возможностью выдвижения с них лент с помощью привода 7. Внутри корпуса выполнены направляющие 8.

Предложенный подъемник работает следующим образом.

Упругие желобообразные ленты 2, сматываясь с барабанов 6 с помощью привода

7 и опираясь на наружную и внутреннюю направляющую 8, выходят из основания 5 и входят в блок замков 4, где соединяются по продольным кромкам элементами соединения 3. В качестве таких элементов соединения (фиг.3) могут быть использованы части застежки типа "молния", "кнопка", Кроме этого, продольные кромки одних лент могут быть перфорированы, а продольные кромки других лент могут быть выполнены с захватами. Блок замков 4 (фиг.2) может быть вы5 полнен, например, в виде застежки типа

"молния". При сматывании лент 2 с барабанов 6 осуществляется выдвижение подъемной площадки 1 на величину смотанных с барабанов лент.

1, Подъемник, содержащий подъемную площадку, соединенную с колонной. образо15 ванной упругими желобообразными лентами, приводные барабаны, смонтированные на основании, на которые намотаны концы лент, направляющие, закрепленные на основании для трансформации лент, о т л и20 ч а ю шийся тем, что, с целью уменьшения массы и увеличения жесткости, на кромках лент выполнены элементы их разъемного соединения, а на основании закреплены замки для соединения и разъединения эле25 ментов.

2, Подъемник по п.1, о т л и ч а ю щ и йс я тем, что элементы соединения выполнены в виде. застежки "молния", 3. Подъемник по п,1, о т л и ч а ю щ и й30 с я тем, что элементы соединения выполнены в виде перфорации на одних лентах и упругих захватов на других лентах.

4. Подъемник по п.1, о т л и ч а ю щ и йс я тем, что элементы соединения выполне35 ны в виде частей застежки типа "кнопка".
