Союз Советских

Социллисти иских

1 сСПУБЛИ К

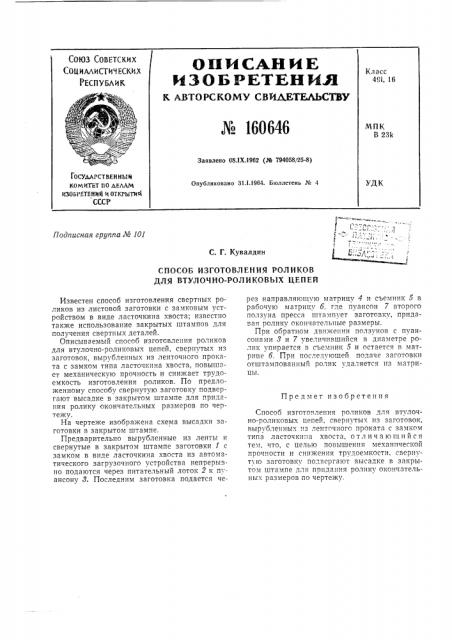

ОПИСАНИЕ

ИЗОБ РЕТЕНИЯ

К АВТОРСКОМУ СВЙЛЕТЕАЬСТВУ № 160646

Класс

4о1, 16

Ф ! т

Заявлено 08ЛХ.1962 (М 794058)25-8) ГОСУДАРСТВЕН Н Ы И кОмиТьт ПО AEAAN изОБРетений и ОткРъпъ4

ñññp

Олублнковано 31.1.1964. Бюллетень Л . 4

УДК

Подписная группа № 101

С. Г. Кувалдин

СПОСОБ ИЗГОТОВЛЕНИЯ РОЛИКОВ

ДЛЯ ВТУЛОЧНО-РОЛИКОВЫХ ЦЕПЕЙ

Известен способ изготовления свертных роликов из листовой заготовки с замковым устройством в виде ласточкина хвоста; известно также использование закрытых штампов для получения свертных деталей.

Описываемый способ изготовления роликов для втулочно-роликовых цепей, свернутых из заготовок, вырубленных из ленточного проката с замком типа ласточкина хвоста, повышает механическую прочность и снижает трудоемкость изготовления роликов. По предложенному способу свернутую заготовку подвергают высадке в закрытом штампе для придания ролику окончательных размеров по чертежу.

На чертеже изображена схема высадки заготовки в закрытом штампе.

Предварительно вырубленные из ленты и свернутые в закрытом штампе заготовки 1 с замком в виде ласточкина хвоста из автоматического загрузочного устройства непрерывно подаются через питательный лоток 2 к пуансону 8. Последним заготовка подается через направляющую матрицу 4 и съемник 5 в рабочую матрицу 6, где пуансон 7 второго ползуна пресса штампует заготовку, придавая ролику окончательные размеры.

При обратном движении ползунов с пуансонами 8 и 7 увеличившийся в диаметре ролик упирается в съемник 5 и остается в матрице 6. При последующей подаче заготовки отштампованный ролик удаляется из матрицы.

Предмет изобретения

Способ изготовления роликов для втулочно-роликовых цепей, свернутых из заготовок, вырубленных пз ленточного проката с замком типа ласточки IQ хвоста, отличающийся тем, что, с целью повышения механической прочности и снижения трудоемкости, свернутую заготовку подвергают высадке в закрытом штампе для придания ролику окончательныi размеров по чертежу. № 160646

Составrlòt.ëü А. Д. Савостин

Редактор T. В. Данилова Техред A. А. Камышиикова Корректор М, И. Козлова

Поди. к печ. 20/III вЂ” 64 г. Формат бум. 60 90% Объем 0,23 изд. л.

Заказ 595!1I Тираж 1050 Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4.

Типография, пр. Сапунова, 2,
