Огнеупорная бетонная смесь

Огнеупорная бетонная смесь

Иллюстрации

Показать все

Реферат



Изобретение относится к составам бетонной смеси и может найти применение в промышленности строительных материалов. Цель изобретения - повышение механической прочности свежеотформованных изделий и сокращение времени отверждения. Огнеупорная бетонная смесь содержит, мас.%: гематит 0,6-5

фосфатную связку 3-15, наполнитель остальное, причем гематит и фосфатная связка находятся в соотношении 1:(3-5). Прочность свежеотформованного бетона 2,5 МПа, время отверждения 60 мин. 1 табл.

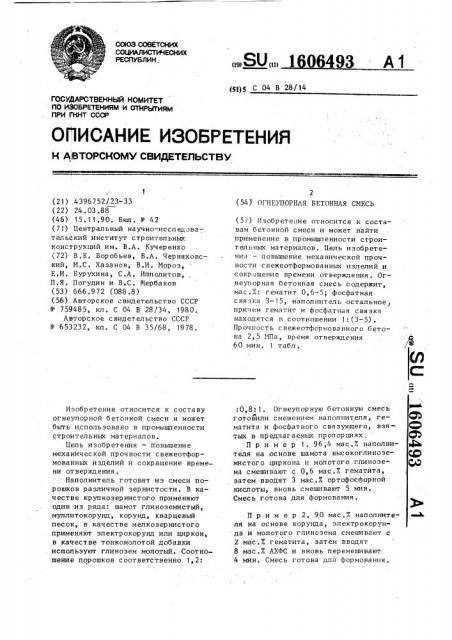

СОЮЗ СОВЕТСНИХ

С0ЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН .

493 А1 (191 (11) щ) С 04 В 28/14

ОПИСАНИЕ ИЗОБРЕТЕНИЯ к жито сном свидетельству

:0,8:1,. Огнеупорную бетонную смесь готовили смешением наполнителя, гематита и фосфатного связующего, взятых в предлагаемых пропорциях.

Пример 1, 96 4 мас.X наполнителя на .основе шамота высокоглиноземистого циркона и молотого глинозе-. ма смешивают с 0,6 мас ° 7 гематита, затем вводят 3 мас.Х ортофосфорной кислоты, вновь смешивают 5 мин.

Смесь готова для формования °

Пример 2. 90 мас.7 наполнителя на основе корунда, электрокорунда и молотого глинозема смешивают с

2 мас.7 гематита, затем вводят

8 мас.7 АХФС и вновь перемешивают

4 мин. Смесь готова для формования.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО И ЮБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4396752/23-33 (22) 24.03.88 (46) 15.11.90. Бюп. К 42 (71) Центральный научно-исследова-. тельский институт строительных конструкций им. В.А. Кучеренко (72) В. К, Воробьев, В.А. Черняховский, M,С. Хазанов, В,И. Мороз, Е.И. Бурухина, С.А, Ипполитов, П.Я. Погудин и В,С. Щербаков (53) 666.972 (088.8) (56) Авторское свидетельство СССР

В 759485, кл, С 04 B 28/34, 1980.

Авторское с вид ет ел ьс тв о СССР

N 653232, .кл. С 04 В 35/68, 1978.

Изобретение относится к составу огнеупорной бетонной смеси и может бьггь использовано в промышленности строительных материалов.

Цель изобретения — повышение механической прочности свежеотформованных изделий и сокращение време-. ни отверждения.

Наполнитель готовят из смеси порошков различной зернистости, В качестве крупнозернистого применяют один из ряда: шамот глиноземистый, муллитокорунд, корунд, кварцевый песок, в качестве мелкозернистого применяют электрокорунд или циркон, в качестве тонкомолотой добавки используют глинозем молотый. Соотношение порошков соответственно 1,2:

2 (54) ОГНЕУПОРНАЯ БЕТОННАЯ СМЕСЬ (5/) Изобретение относится к составам бетонной смеси и может найти применение в промышпенности строительных материалов. Цель изобретения — и о выше ние меха нич ес кой пр очности свежеотформованных изделий и сокращение времени отверждения. Огнеупорная бетонная смесь содержит, мас. Х: гематит 0,6-5; фосфатная связка 3-15, наполнитель -остальное, причем гемятит и фосфатная связка находятся в соотношении 1:(3-5) .

Прочность свежеотформованного бетона 2,5 МПа, время отверждения

60 мин. 1 табл.

1606493

4 Полученные данные характеризуют огнеупорную бетонную смесь предлагаемого состава (примеры 1-3) более высокими по сравнению с прототипом техническими свойствами.

Формула и з обр ет ения.Прототип

Составы,по примерам

) з

Свойства г 5

Время отверждения, мин

Прочность при сжатии, МПа, с вежеотформованных изделий

Плотность, кажущаяся, г7см

55 25

50

25

1,1 011 01

30 20 1,9

0,9

0,2

1,7

3,3

2,1

Составитель Ф, Сорина

Редактор Т. Лазоренко Техред М.Ходанич Корр ектор А. Осауленко

Заказ 3526 Тираж 568 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r Ужгород, ул. Гагарина, 101

Пример 3. 80 мас.Х наполнителя на основе муллитокорунда, цнркона и молотого глинозема смешивают с 5 мас,X гематита, затем вводят

15 мас.Х АХФС и вновь перемешивают

5 мин, Смесь готова к формованию.

Пример 4. 95,6 мас.Ж наполнителв на основе корунда, циркона и молотого глинозема смешивают с

0,4 .мас.Ж гематита, затем вводят

4 мас.Ж АХФС и вновь перемешивают

5 мин. Смесь готова для формования.

Пример 5, 25 мас.й наполнителя на основе кварцевого песка, электрокорунда и молотого глинозема смешивают с 7 мас.Ж гематита, затем вводят 18 мас.7 АХФС и вновь перемешивают 5 мин. Смесь готова для формования.

Свойства огнеупорной бетонной смеси по примерам предлагаемого состава и прототипа приведены в таблице и подтверждены актом испытаний.

Огнеупорная бетонная смесь, включающая наполнитель, железосодержащую добавку и фосфатную связку, отличающаяся тем, что, с целью повышения механической прочности свежеотформованных изделий и сокращения времени отверждения, она в качестве железосодержащей добавки содержит гематит в соотношении с фосфатной связкой 1: (3-5) при следующем соотношении компонентов, Мас, Ж:

Гематит 0,6-5

Фосфатная связка 3-15

Нап ол нит ель Остальное
