Реферат



Изобретение относится к производству химических нитей и позволяет расширить технологические возможности устройства за счет того, что фильера дополнительно содержит насадок, установленный на выступающем за плоскость основания корпуса капилляре с возможностью вертикального перемещения. При этом насадок выполнен из материала с теплопроводностью, превышающей теплопроводность материала капилляра, и имеет форму тела вращения. 3 з.п. ф-лы, 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

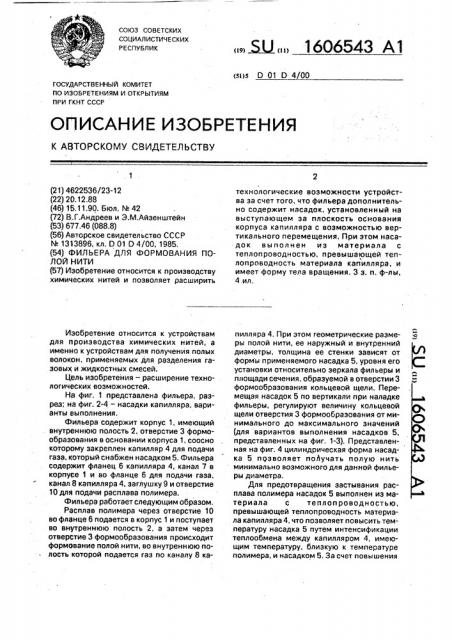

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4622536/23-12 (22) 20.12.88 (46) 15.11.90. Бюл. М 42 (72) В.Г.Андреев и 3.М.Айзенштейн (53) 677,46 (088.8) (56) Авторское свидетельство СССР

N 1313896, кл. 0 01 0 4/00, 1985. (54) ФИЛЬЕРА ДЛЯ ФОРМОВАНИЯ ПОЛОЙ НИТИ (57) Изобретение относится к производству химических нитей и позволяет расширить

Изобретение относится к устройствам для производства химических нитей, а именно к устройствам для получения полых волокон, применяемых для разделения газовых и жидкостных смесей.

ЦЕль изобретения — расширение технологических возможностей.

На фиг. 1 представлена фильера, разрез; на фиг. 2-4 — насадки капилляра, варианты выполнения.

Фильера содержит корпус 1, имеющий внутреннюю полость 2, отверстие 3 формообразования в основании корпуса 1, соосно которому закреплен капилляр 4 для подачи газа, который снабжен насадком 5. Фильера содержит фланец 6 капилляра 4, канал 7 в корпусе 1 и во фланце 6 для подачи газа, канал 8 капилляра 4, заглушку 9 и отверстие

10 для подачи расплава полимера.

Фильера работает следующим образом, Расплав полимера через отверстие 10 во фланце 6 подается в корпус 1 и поступает во внутреннюю полость 2, а затем через отверстие 3 формообразования происходит формОвание полой нити, во внутреннюю полость которой подается газ по каналу 8 ка„„!Ж„, 1606543 А1

1 технологические возможности устройства за счет того, что фильера дополнительно содержит насадок, установленный на выступающем за плоскость основания корпуса капилляра с воэможностью вертикального перемещения. При этом насадок выполнен из материала с теплопроводностью, превышающей теплопроводность материала капилляра, и имеет форму тела вращения. 3 з. и. ф-лы, 4.ил. пилляра 4. При этом геометрические размеры полой нити, ее наружный и внутренний диаметры, толщина ее стенки зависят от формы применяемого насадка 5, уровня его установки относительно зеркала фильеры и площади сечения, образуемой в отверстии 3 формообразования кольцевой щели. Перемещая насадок 5 по вертикали при наладке фильеры, регулируют величину кольцевой щели отверстия 3 формообразования от минимального до максимального значений (для вариантов выполнения насадков 5, представленных на фиг, 1-3). Представленная на фиг. 4 цилиндрическая форма насадка 5 позволяет получать полую нить минимально возможного для данной фильеры диаметра, Для предотвращения застывания расплава полимера насадок 5 выполнен иэ материала с теплопроводностью, превышающей теплопроводность материала капилляра 4, что позволяет повысить температуру насадка 5 путем интенсификации теплообмена между капилляром 4, имеющим температуру, близкую к температуре полимера, и насадком 5. За счет повышения

1606543

Составитель И. Пяцкая

Редактор Н. Киштулинец Техред M.Mîðãåíòàë Корректор, И. муска

Заказ 3529 Тираж 377 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. ужгород, ул,Гагарина, 101 температуры насадка 5 улучшается кристаллическая структура, однородность получаемой полой нити. т. е. повышается ее качество и расширяется область применения.

Формула изобретения

1. Фильера для формования полой нити, содержащая корпус, имеющий внутреннюю полость, отверстие формования в основании корпуса с соосно закрепленным капилляром для подачи газа, отличающаяся тем, что, с целью расширения технологических возможностей, она дополнительно содержит насадок, смонтированный на выступающей за плоскость основания корпуса части капилляра с возможностью вертикального перемещения.

2. Фильера по и. 1, отличающаяся

5 тем, что насадок выполнен из материала с теплопроводностью, превышающей теплопровадность материала капилляра.

3, Фильера по пп, 1 и 2, о т л и ч а ю щ ая с я тем, что насадок имеет форму тела

10 вращения.

4. Фильера по пп. 1 — 3, о т л и ч а ю щ ая с я тем, что корпус и капилляр выполнены из нержавеющей стали, а насадок — из алюминия или его сплавов, у 8
