Железобетонная опора

Железобетонная опора

Иллюстрации

Показать все

Реферат



Изобретение относится к строительству и может найти широкое применение при эксплуатации железобетонных опор ЛЭП, контактной и осветительной сетей. Целью изобретения является повышение несущей способности опоры при температурных перепадах. Железобетонная опора состоит из железобетонного ствола 1 и защитного кожуха. Защитный кожух выполнен из двух коаксиально установленных труб, причем каждая из них имеет прорезь 4, расположенную диаметрально противоположно прорези другой трубы. Диаметр внутренней трубы 2 равен диаметру ствола 1. Наружная труба 3 соединена посредством планок 5 одинаковой длины с внутренней трубой 2, при этом планки проходят через концы прорезей 4 и касательны к внутренней трубе 2. Защитный кожух установлен на высоте равной 2/3H, где H - высота опоры над поверхностью грунта. 1 ил.

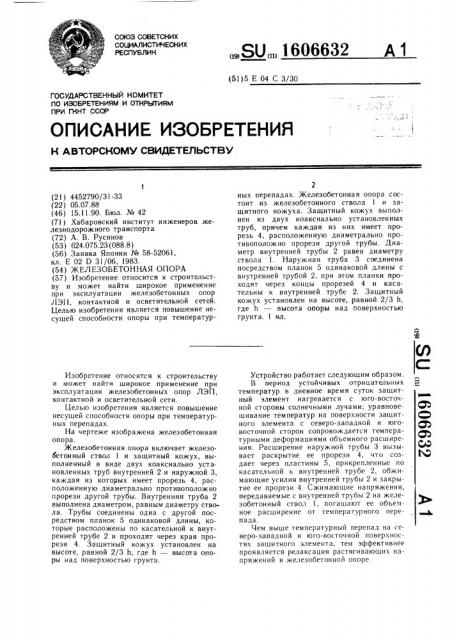

COlOS СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOIVIY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4452790/31-33 (22) 05.07.88 (46) 15.11.90. Бюл. № 42 (71) Хабаровский институт инженеров железнодорожного транспорта (72) А. В. Русинов (53) 624.075.23(088.8) (56) Заявка Японии № 58-52061, кл. Е 02 D 31/06, 1983. (54) ЖЕЛЕЗОБЕТОННАЯ ОПОРА (57) Изобретение относится к строительству и может найти широкое применение при эксплуатации железобетонных опор

ЛЭ11, контактной и осветительной сетей.

Целью изобретения является повышение несущей способности опоры при температурИзобретение относится к строительству и может найти широкое применение при эксплуатации железобетонньгх опор ЛЭП, контактной и осветительной сети.

Целью изобретения является повышение несущей способности опоры при температурных перепадах.

На чертеже изображена железобетонная опора.

Железобетонная опора включает железобетонный ствол 1 и защитный кожух, выполненный в виде двух коаксиально установленных труб внутренней 2 и наружной 3, каждая из которых имеет прорезь 4, расположенную диаметрально противополож но прорези другой трубы. Внутренняя труба 2 выполнена диаметром, равным диаметру ствола. Трубы соединены одна с другой посредством планок 5 одинаковой длины, которые расположены по касательной к внутренней трубе 2 и проходят через края прорези 4. Защитный кожух установлен на высоте, равной 2/3 h, где h — высота опоры над поверхностью грунта.

„„Я0„„1606632 A 1 (51) 5 Е 04 С 3/30

2 ных перепадах. Железобетонная опора состоит из железобетонного ствола 1 и защитного кожуха. Защитный кожух выполнен из двух коаксиально установленных труб, причем каждая из них имеет прорезь 4, расположенную диаметрально противоположно прорези другой трубы. Диаметр внутренней трубы 2 равен диаметру ствола l. Наружная труба 3 соединена посредством планок 5 одинаковой длины с внутренней трубой 2, при этом планки проходят через концы прорезей 4 и касательны к внутренней трубе 2. Защитный кожух установлен на высоте, равной 2/3 h, где h — высота опоры над поверхностью гр.унта. 1 ил.

Устройство работает следующим образом.

В период устойчивых отрицательных Я температур в дневное время суток защитный элемент нагревается с юго-восточной стороны солнечными лучами; уравнове- (Р шивание температур на поверхности защитного элемента с северо-западной и юговосточной сторон сопровождается температурными деформациями объемного расширения. Расширение наружной трубы 3 вызывает раскрытие ее прорези 4, что соз- ЬР дает через пластины 5, прикрепленные по касательной к внутренней трубе 2, обжимающие усилия внутренней трубы 2 и закрытие ее прорези 4. Сжимающие напряжения, передаваемые с внутренней трубы 2 на железобетонный ствол 1, погашают ее объемное расширение от температурного перепада.

Чем выше температурный перепад на северо-западной и юго-восточной поверхностях защитного элемента, тем эффективнее проявляется релаксация растягивающих напряжений в железобетонной опоре.

l606632

Составитель Н. Плещеева

Техрсд A. Кравчук Кор ре кто р О. Кра вцова

Тираж 589 Подписное

Реда кто р Н. Гор ват

Заказ 3533

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101 з

Формула изобретения

Железобетонная опора, включающая железобетонный ствол и защитный кожух, отличающаяся тем, что, с целью повышения несущей способности опоры при температурных перепадах, защитный кожух выполнен в виде двух коаксиально установленных труб, каждая из которых имеет прорезь, расположенную диаметрально противоположно прорези другой трубы, причем трубы соединены друг с другом посредством планок одинаковой длины, расположенных по касательной к внутренней трубе и проходящих через края прорези, при этом внутренняя труба выполнена диаметром, равным диаметру ствола, и установлена на высоте, равной 2/3 Ь, где j1 — высота опоры над поверхностью грунта.
