Опалубка монолитных стен

Опалубка монолитных стен

Иллюстрации

Показать все

Реферат



Изобретение относится к строительству и является усовершенствованием технического решения по авт. св. N 1318673. Цель изобретения - снижение трудозатрат при эксплуатации опалубки за счет упрощения и ускорения процесса распалубки. В опалубке монолитных стен наружные вибраторы 6 установлены в верхней части палубы 1 на вертикальных направляющих с возможностью перемещения под действием собственной массы в процессе распалубки. Наружные вибраторы 6 фиксируются в верхней части вертикальных направляющих с помощью выступов и поворотных кронштейнов. Распалубочный механизм снабжен клинообразными фиксаторами, каждый из которых состоит из закрепленного на стойке 2 опалубки упора и прикрепленной к раме наружного вибратора 6 опорной балки, контактирующих между собой по одной скошенной грани. С внутренней стороны стоек 2 опалубки на стяжных элементах 7 установлены дополнительные упорные гайки 10. 4 ил.

СОЮЗ СОВЕТСНИХ

СОЯИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (51)5 Е 04 G 11 08

ОГ1ИСАНИЕ ИЗОБРЕТЕНИЯ

К A8TOPCHOMV СВИДЕТЕЛЬСТВУ

10 Ю 2

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

IlO ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (61) 1318673 (21) 4455432/23-33 (22) 05.07.88 (46) 15.11.90. Бюл. № 42 (71) Свердловский архитектурный институт (72) В. П. Волегов, Г. П. Иванов, В. Е. Тройнин, П. А. Цыков и В. И. Уметский (53) 69.057.528 (088.8) (56) Авторское свидетельство СССР № 1318673, кл. Е 04 G 11/08, 1986. (54) ОПАЛУБКА МОНОЛИТНЫХ СТЕН (57) Изобретение относится к строительству и является усовершенствованием технического решения по авт. св. № 1318673.

Цель изобретения — снижение трудозатрат при эксплуатации опалубки за счет упрощения и ускорения процесса распалуб„„SU„„1606637 A 2

2 ки. В опалубке монолитных стен наружные вибраторы 6 установлены в верхней части палубы 1 на вертикальных направляющих с возможностью перемещения под действием собственной массы в процессе распалубки. Наружные вибраторы 6 фиксируются в верхней части вертикальных направляющих с помощью выступов и поворотных кронштейнов, Распалубочный механизм снабжен клинообразными фиксаторами, каждый из которых состоит из закрепленного на стойке 2 опалубки упора и прикрепленной к раме наружного вибратора

6 опорной балки, контактирующих между собой по одной скошенной грани. С внутренней стороны стоек 2 опалубки на стяжных элементах 7 установлены дополнительные упорные гайки 10. 4 ил.!

606637

Изобретение относится к строительству и является усовершенствованием технического решения по авт. св. № 1318673.

Целью изобретения является снижение трудозатрат при эксплуатации опалубки за счет упрощения и ускорения процесса ра спалубки.

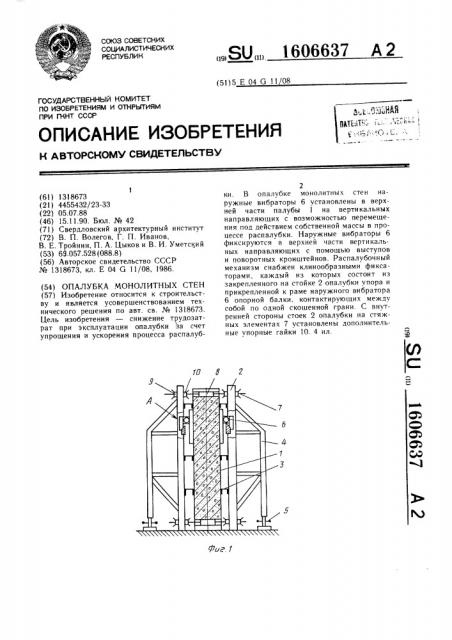

На фиг. 1 — показана опалубка монолитных стен, общий вид; на фиг. 2 — вид

А на фиг. 1, положение вибратора перед распалубкой; на фиг. 3 — разрез Б — Б на фиг. 2; на фиг. 4 — то, что на фиг. 1, положение вибратора при распалубке.

Опалубка монолитных стен состоит из палубы I из цельнокроенного стального листа, стоек 2, горизонтальных балок 3, вертикальных ферм 4, жестко соединенных с горизонтальными балками 3 и имеющих в упорной части винтовые домкраты 5, наружных вибраторов 6, установленных с заданным шагом на тыльной стороне палубы

1, стяжных элементов 7 с ограничительными трубками 8, стяжными гайками 9 и дополнительными упорными гайками 10.

Палуба 1 шарнирно закреплена своей верхней частью на верхней горизонтальной балке 3 и свободно опирается на балки 3 нижележащих поясов, а наружные вибраторы 6 установлены на вертикальных направляющих 11, закрепленных в верхней части палубы.

Распалубочный механизм снабжен клинообразными фиксаторами, каждый из которых состоит из закрепленного на стойке 2 опалубки упора 12 и прикрепленного к раме 13 наружного вибратора 6 опорной балки 14, контактирующих между собой в процессе распалубки по одной скошенной грани.

Наружные вибраторы 6 фиксируются в верхней части вертикальных направляющих

11 с помощью выступа 15 и поворотного кронштейна 16, шарнирно закрепленного на раме 13 наружного вибратора 6.

Опалубка монолитных стен работает следующим образом.

Устанавливается арматура стены и производится монтаж опалубки. Фиксация положения палубы I достигается стяжными гайками 9 и дополнительными упорными гайками !0. После укладки бетонной смеси в опалубку включаются наружные вибраторы 6, закрепленные в верхнем положении поворотными кронштейнами 16, входящими в зацепление с выступами 15. Работа наружных вибраторов 6 вызывает колебания палубы 1. По мере уплотнения бетона и заполнения опалубки наблюдается затухание амплитуды колебаний щита опалубки, начиная снизу вверх.

После набора бетоном требуемой прочности производится распалубка. Для этого ослабляются стяжные гайки 9 и подтягиваются дополнительные упорные гайки 10, вследствие чего появляются отрывные усилия палубы 1 от бетона в верхней и ниж-. ней частя@ опалубки, а горизонтальные балки 3 отхедят от палубы 1, образуя с ней зазор. Поворотные кронштейны 16 освобождаются от зацепления с выступами 15 и включаются наружные вибраторы 6, которые под действием собственной массы опускаются по вертикальным направляющим 11. Опорная балка 14 своей скошенной частью контактирует со скошенной частью упора 12, в результате чего создаются распорные усилия отрыва палубы 1 от бетонной поверхности, которые в сочетании с вибрационными воздействиями наружного вибратора 6, отрывают палубу

1 от бетона сначала в верхней, а затем в нижней части. Далее производится демонтаж опалубки и перенос ее на новый участок бетонирования.

Формула изобретения

Опалубка монолитных стен по а вт. св. № 1318673, отличающаяся тем, что, с целью снижения трудозатрат при эксплуатации опалубки за счет упрощения и ускорения распалубки, на палубе закреплены вертикальные направляющие, на которых установлены наружные вибраторы с возможностью перемещения под действием собственной массы в процессе распалубки, а распалубочный механизм снабжен клинообразными фиксаторами, каждый из которых состоит из закрепленного на стойке опалубки упора и прикрепленной к раме наружного вибратора опорной балки, конта! тирующих между собой по одной скошенной грани, а стяжные элементы опалубки снабжены дополнительными упорными гайками, установленными с внутренней стороны стоек опалубки.

1606637

1606637

Соста витель Е. Ускова

Редактор Н. Горват Техред А. Кравчук Корректор О. Кравцова

Заказ 3533 Тираж 582 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», r Ужгород, ул. Гагарина, 101
