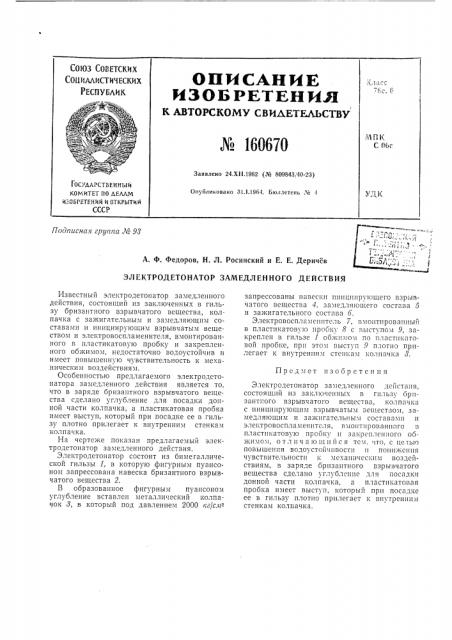

Патент ссср 160670
Иллюстрации
Реферат
СОЮЗ СОВЕТСКИХ
СОИИАЛИСТИ ЕСКИХ
РЕСПУБЛИК
OHNCAHNE
ИЗОБ PETEH ИЛ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ № 160670 с
М11 1(С же
Заявлено 24.XII.1962 (№ 809843 40-23) ГОСУДАРСТВЕННЫИ
КОМИТЕТ ПО ДЕЛлМ
ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ
СССР
Опубликовано 31.1.1964. Бюллетень № 4
Подписная группа ¹ 93
»
А. Ф. Федоров, Н. Л. Росинский и Е, Е. Деричев
ЗЛЕКТРОДЕТОНАТОР ЗАМЕДЛЕННОГО ДЕЙСТВИЯ
Известный электродетоиатор замедленного действия, состоящий из заключенных в гильзу бризантного взрывчатого вещества, колпачка с зажигательным и замедляющим составами и инициирующим взрывчатым веществом и элсктровоспламенителя, вмонтированного в пластикатовую пробку и закрепленного обжимом, недостаточно водоустойчив и имеет повышенную чувствительность к механическим воздействиям.
Особенностью предлагаемого электродетонатора замедленного действия является то, что в заряде бризантного взрывчатого вещества сделано углубление для посадки донной части колпачка, а пластикатовая пробка имеет выступ, который при посадке ее в гильзу плотно прилегает к внутренним стенкам колпачка.
На чертеже показан предлагаемый электродетонатор замедленного действия.
Электродетонатор состоит из бимегаллической гильзы 1, в которую фигурным пуансоном запрессовапа навеска бризантного взрывчатого вещества 2.
В образованное фигурным пуансоном углубление вставлен металлический колпачок 8, в который под давлением 2000 нг/сл запрессованы навескн иннциирующего взрывчатого вещества 4, замед.7лющего состава 5 и зажигательного состава 6.
Электровоспламенитель 7, вмонтирова(шый в пластикатовую пробку 8 с выступом 9, закреплен в гильзе 1 обжимом по пластпкaroвой пробке, при этом выступ 9 плотно прилегает к Внутренним стен(.ам 1 олпачка 8.
Предмет изоорстсння
Электродетонатор замедленного действия, состоящий из заключенных в гильзу бризантного взрывчатого вещества, колпачка с инициирующпм взрывчатым вещестзом, замедляющим и зажигательным состава ми и электровоспламенитсля, вмонтированного (3 пласт!1катову(о проок3 Il за(реп,7снноГO оожимом, о т I и ч а ю шийся тем. что, с це7ыо повышения водоустойчивостil и понижения чувствительности к мехаш(чески м воздействиям, в заряде бризантного взрывчатого вещества сделано углубление 7,71(посадки донной части колпачка, а пластикатовая пробка имеет выступ, который при посадке ее в гильзу плотно прилегает к внутренним стенкам колпачка.
¹ 160670
4,3 /
/ / /
Составитель А. Е. Голубятников
Редактор Л. В. Кала ьникова ТиареJ. Т. Г1. Курилко Корр ктор М. 11. Козлова
Подп. к пеп. 1, 11 — 6-1 г. Формат бум. 60Х50> Оо.ьем 0,23 изд. л.
Заказ 660/11 Tиpа к 125 Ц.на 6 коп.
ЦНИИПИ Государственного комитсга по делам изобретений и открыт:п1 СССР
Москва, Центр, пр, Серова, д. 1.
Типография, пр. Сапунова, 2
