Способ возбуждения колебаний давления в замкнутом объеме и гидравлический возбудитель колебаний для его осуществления

Способ возбуждения колебаний давления в замкнутом объеме и гидравлический возбудитель колебаний для его осуществления

Иллюстрации

Показать все

Реферат



Изобретение относится к гидромашиностроению. Цель изобретения - повышение мощности. Способ возбуждения колебаний в замкнутом объеме заключается в создании задающим поршнем 5 ряда последовательных волн повышенного давления, причем каждая последующая волна создается поршнем 5 в момент возвращения к поршню предыдущей волны, отраженной от противоположной поршню стенки замкнутого объема. В корпусе 1 размещен рабочий поршень 3 и задающий поршень 5, между которыми расположена рабочая камера 4, выполненная в виде диффузора с образующей, имеющей радиус 0,282λ<SB POS="POST">ж</SB>, и длиной, равной четверти длины волны (λ<SB POS="POST">ж</SB>) колебаний жидкости в рабочей камере. Задающий поршень движется с частотой, обеспечивающей суммирование амплитуды отраженной от торца рабочего поршня волны с вновь созданной задающим поршнем волной повышенного давления. Величина суммарной волны повышенного давления определяется упругостью демпфера 6 и сжимаемостью демпфирующей жидкости в полости 7. 2 с.п. ф-лы, 1 ил.

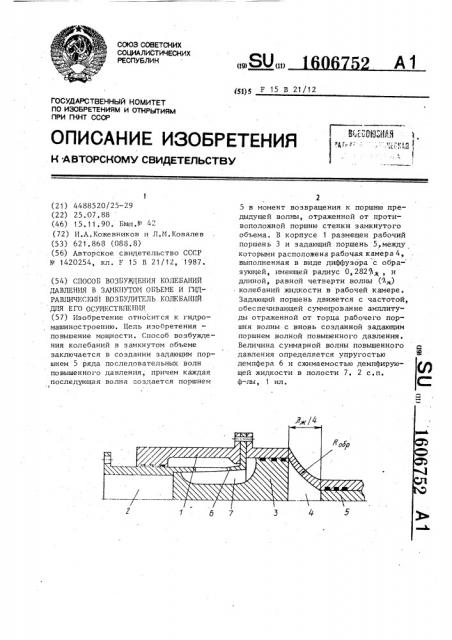

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ .

РЕСПУБЛИК (19) (11) щ) F 15 В 21/12

Г 3Ы""0ИЛИ0

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

Щ(р 3"

3, /4 б 7

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4488520/25-29 (22) 25.07 ° 88 (46) 15.11.90. Бюл.Р 42 (72) И.А.Кожевников и Л.H.Êoâàëåâ (53) 621.868 (088 ° 8) (56) Авторское свидетельство СССР

Р 1420254, кл. Г 15 В 21/12, 1987. (54) СПОСОБ ВОЗБУ!!ЦЕН!!Я КОЛГБАНИЙ

ДАВЛЕНИЯ В ЗА! 1КНУТО! 1 ОБЪЕ!1Е И ГИПРАВ31ИЧЕСК!!!1 ВОЗБУДИТЕЛЬ .КОЛЕБАНИЙ

ДПЯ ЕГО ОСУ!1!ЕСТВЛЕН!!Я (57) Изобретение относится к гидромашиностроению. Цель изобретения повышение мощности. Способ возбуждения колебаний в замкнутом объеме заключается в создании задающим поршнем 5 ряда последовательных волн повышенного давления, причем каждая последующая волна создается поршнем I

5 в момент возвращения к поршню предыдущей волны, отраженной от противоположной поршню стенки замкнутого объема. В корпусе 1 размещен рабочий поршень 3 и задающий поршень 5,между которыми расположена рабочая камера 4, выполненная в виде диффузора с образующей, имеющей радиус О, 2829, и длиной, равной четверти волны (A ) колебаний жидкости в рабочей камере.

Задающий поршень движется с частотой, обеспечивающей суммирование амплитуды отраженной от торца рабочего поршня волны с вновь созданной задающим поршнем волной повышенного давления.

Величина суммарной волны повышенного давления определяется упругостью демпфера 6 и сжимаемостью демпфирующей жидкости в полости 7. 2 с.п. ф-лы, I ил.

1606752

Изобретение относится к гидромашиностроению и может быть использовано в машиностроении.

Цель изобретения — повышение мощ5 ности.

На чертеже изображен гидровозбудитель колебаний.

Способ:возбуждения колебаний в замкнутом объеме заключается в том, 10 что в замкнутом объеме задающим рабочим поршнем создается ряд последовательных волн повышенного давления, причем каждая последующая волна создается задающим рабочим поршнем в момент возращения к задающему рабочему поршню предыдущей волны повышенного давления, отраженной от противоположной задающему рабочему поршню стенки заданного объема. 20

Гидровозбудитель для осуществления предлагаемого способа возбуждения колебаний давления в замкнутом объеме содержит корпус 1 с выходным каналом 2. В полости корпуса 1 размещен рабочий орган 3, выполненный в виде поршня. Герметичная рабочая камера 4, выполненная в виде диффу зора, расположена между торцами ра,;бочего поршня 3 и задающего рабочего поршня 5. Длина рабочей камеры 4 равна четверти длины волны, колебаний рабочей жидкости в камере 4, а образующая диффузора выполнена в виде части окружности с радиусом, равным 0,282 . Демпфер 6, связывающий рабочий поршень 3 с корпусом 1, расположен в герметичной полости 7, образованной проточкой на внешней поверхности рабочего поршня 3 и про- 40 точкой на внутренней поверхности корпуса 1, и заполнен демпфирующей жидкостью.

Гидровозбудитель работает следующим,образом. 45

Задающий поршень 5, перемещаясь и сжимая рабочую жидкость в камере 4, подает с заданной частотой импульсы в рабочую жидкость, расположенную:в рабочей камере 4, где возникает гидравлический удар, т.е. образуется зона повышенного давления, которая распространяется со скоростью звука в рабочей камере 4, Возвращаясь в исходное положение поршень 5 создаЭ

55 ет волну разряжения, которая распространяется в том же направлении. Волна повышенного давления достигает торца рабочего поршня 3 и отражается в обратном направлении. В момент достижения отраженной волной торца задающего поршня 5 последний выдает

Ф следующий импульс повышенного давления, суммирующийся с предыдущим.

Импульсы повышенного давления суммируются таким образом до тех пор, пока волна повышенного давления, взаимодействуя с торцом рабочего поршня 3, не переместит его, преодолевая усилие, создаваемое демпфером 6 и демпфирующей жидкостью в полости 7.

Рабочий поршеНь 3 перемещается на расстояние, определяемое упругостью демпфера б и сжимаемостью демпфирующей жидкости в полости 7., и создает рабочий импульс давления в выходной канале 2. Далее цикл повторяется.

Формула изобретения

1. Способ возбуждения колебаний давления в замкнутом объеме, заключающийся в соэданйи рабочим поршнем серии волн повышенного давления в замкнутом объеме, о т л и ч а ю— шийся тем, что, с целью повышения мощности колебаний давления, каждую последующую волну повышенного давления создают рабочим поршнем в момент возвращения к нему предыдущей волны, отраженной от противоположной рабочему поршню стенки замкнутого объема.

2. Гидравлический возбудитель колебаний для возбуждения колебаний давления в замкнутом объеме, содержащий корпус с выходным каналом, рабочим органом, герметичной рабочей камерой, расположенной в корпусе между задающим рабочим поршнем и рабочим органом, и демпфером, связывающим рабочий орган с корпусом, о т— л и ч а ю шийся тем, что, с це-. лью повышения мощности гидравлического возбудителя, рабочии орган выЮ полнея в виде рабочего поршня, рабочая камера — в виде диффузора, в меньшем сечении которого расположен торец задающего рабочего поршня, а в большем сечении — торец рабочего

-поршня, причем длина.диффузора равна четверти длины волны Ъ, колебаний рабочей жидкости в диффуэоре, а образующая диффузора выполнена в виде части окружности с радиусом О, 282 Ф, кроме того, демпфер выполнен в виде упругого элемента, размещенного в

1606752 6 ренней поверхности корпуса и заполненной демпфирующей жидкостью. герметичной полости, образованной проточкой на внешней поверхности ра- бочего поршня и проточкой на внутСоставитель А.Субботин

Редактор А.Лежнина Техред M.Ходанич Корректор M.Шароши

-=х.

Заказ 3539 Тираж 522 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно †издательск комбинат "Патент", г.ужгород, ул. Гагарина,101
