Затвор для пульсирующей подачи жидкости

Затвор для пульсирующей подачи жидкости

Иллюстрации

Показать все

Реферат



Изобретение может быть использовано в водопроводно-канализационном хозяйстве для пульсирующей подачи рабочих сред. Целью изобретения является повышение эффективности функционирования затвора. При подаче во входной патрубок 2 воды под давлением движущийся поток останавливается поворотным диском 4 запорного органа. Давление гидравлического удара сжимает стенки эластичной оболочки 5, при этом исключается возникновение прямых гидравлических ударов. Давление в оболочке 5 создается воздухом через штуцер 8. Оболочка 5 подкреплена кожухом 6 с отверстиями 7 перфорации, что исключает раздутие оболочки. Часть кожуха 6 со стороны набегающего потока выполнена гладкой, что снижает уровень шума. 1 ил.

СОЮЗ СОБЕTCKt1X

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТТЗЕННЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

"- . т рад

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4351622/24-29 (22) 29,12.87 (46) 15.11,90, Бюл. N 42 (71) Специальное проектно-конструкторское бюро автоматизированных систем управления водоснабжением (72) В.А,Петросов, Ю,П.Максимов и Н,И.Карабут (53) 621.646(088.8) (56) Авторское свидетельство СССР

N 956898, кл, F 16 L 55/02, 1981. (54) ЗАТВОР ДЛЯ ПУЛЬСИРУЮЩЕЙ ПОДАЧИ ЖИДКОСТИ (57) Изобретение может быть использовано в водопроводно-канализационном хозяйстве для пульсирующей подачи рабочих сред, Ы2 1606797 А1

Целью изобретения является повышение эффективности функционирования затвора.

При подаче во входной патрубок 2 воды под давлением движущийся поток останавливается поворотным диском 4 запорного органа. Давление гидравлического удара сжимает стенки эластичной оболочки 5. при этом исключается возникновение прямых гидравли-ческих ударов. Давление в оболочке 5 создается воздухом через штуцер 8. Оболочка 5 подкреплена кожухом 6 с отверстиями

7 перфорации, что исключает раздутие оболочки. Часть кожуха б со стороны набегающего потока выполнена гладкой, что снижает уровень шума. 1 ил, 1606797 зом.

Составитель С. Кудинов

Техред М.Моргентал Корректор О. Кравцова

Редактор А. Огар

Заказ 3541 Тираж-567 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент". г, Ужгород, ул,Гагарина, 101

Изобретение относится к машиностроению и может быть использовано в водопроводно-канализационном хозяйстве для пульсирующей подачи рабочих с::ед..

Цель изобретения — повышение эффективности работы затвора.

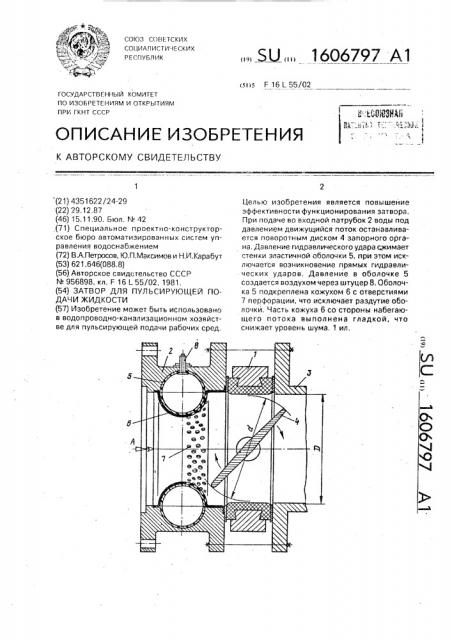

На чертеже представлен затвор для пульсирующей подачи жидкости.

Затвор содержит корпус 1 с входным 2 и выходным 3 патрубками и запорным органом 4 с демпфирующей эластичной оболочкой 5, кожух 6 с отверстиями 7 перфорации и штуцер 8.

Устройство работает следующим обраВо входной патрубок 2 подают под давлением воду в направлении стрелки А. В корпусе 1 периодически поток воды останавливается при помощи поворотного диска запорного органа 4, При этом избыточное давление набегающей волны давит сквозь перфорации на эластичную стенку оболочки

5, заполненной через штуцер 8 сжатым воздухом с давлением, превышающим статическое давление в патрубке 2. При этом энергия волны давления воды сжимает оболочку 5 с воздухом, происходит гашение энергии волны и устраняется опасность возникновения прямых гидравлических ударов, что позволяет ускорить процесс закрытия и открытия поворотного диска запорного органа 4 в корпусе 1, исключая разрушение от гидравлических ударов затвора, а также трубопровода, Поверхность кожуха 6 со стороны набегающего потока выполнена гладкой с целью снижения гидравлического

5 сопротивления и шума при течении воды вдоль отверстий 7 перфорации.

Диаметр отверстий 7 перфорации выбирают меньше двойной толщины стенок эластичной оболочки 5. Это необходимо для

10 устранения излишнего выдавливания стенок оболочки 5 через отверстия 7 перфорации при открытии поворотного диска запорного органа 4, Кожух 6 имеет тороидальную форму для сдерживания объема

15 оболочки 5 от раздутия при пониженном давлении в патрубке 2.
