Способ диагностирования холодильных установок

Способ диагностирования холодильных установок

Иллюстрации

Показать все

Реферат



Изобретение может быть использовано для диагностирования холодильных установок. Цель изобретения - повышение точности диагностирования. Для этого в качестве датчиков температуры используют жидкокристаллические термоиндикаторы, устанавливаемые на поверхности узла, вдоль которых наносят реперные метки, и по сопоставлению с ними цвета термоиндикаторов, соответствующего длине волны селективно отражаемого ими света, судят о нормальных или аварийных режимах. Кроме того, дополнительно измеряют скорость изменения длин волн селективно отражаемого света жидкокристаллических термоиндикаторов по поверхности диагностируемого узла и судят о его состоянии посредством сравнения с эталонной скоростью, полученной при предварительных испытаниях. 1 з.п.ф-лы.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 F 25 В 49/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

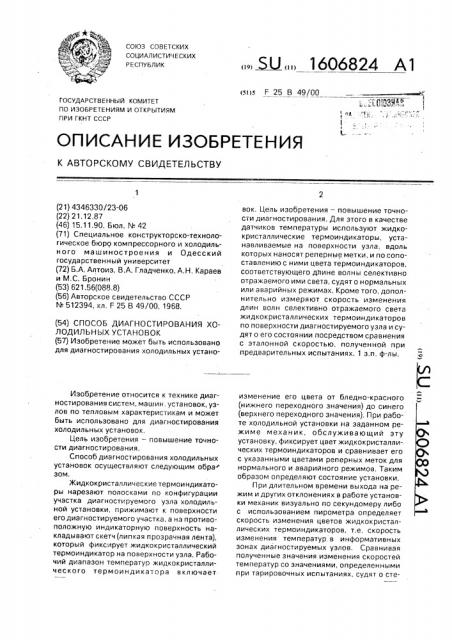

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4346330/23-06 (22) 21.12,87 (46) 15.11.90. Бюл. ¹ 42 (71) Специальное конструкторско-технологическое бюро компрессорного и холодильного машиностроения и Одесский государственный университет (72) Б.А, Алтоиз, В.А. Гладченко, А.Н. Караев и М.С. Бронин (53) 621.56(088,8) (56) Авторское свидетельство СССР

¹ 512394, кл. F 25 В 49/00, 1968, (54) СПОСОБ ДИАГНОСТИРОВАНИЯ ХОЛОДИЛЬНЫХ УСТАНОВОК (57) Изобретение может быть использовано для диагностирования холодильных устаноИзобретение относится к технике диагностирования систем, машин, установок, узлов по тепловым характеристикам и может быть использовано для диагностирования холодильных установок, Цель изобретения — повышение точности диагностирования.

Способ диагностирования холодильных установок осуществляют следующим обра зом.

Жидкокристаллические термоиндикаторы нарезают полосками по конфигурации участка диагностируемого узла холодильной установки, прижимают к поверхности его диагностируемого участка, а на противоположную индикаторную поверхность накладывают скетч (липкая прозрачная лента), который фиксирует жидкокристаллический термоиндикатор на поверхности узла. Рабочий диапазон температур жидкокристаллического термоиндикатора включает Ы 1606824 А1 вок, Цель изобретения — повышение точности диагностирования. Для этого в качестве датчиков температуры используют жидкокристаллические термоиндикаторы, устанавливаемые на поверхности узла, вдоль которых наносят реперные метки, и по сопоставлению с ними цвета термоиндикаторов, соответствующего длине волны селективно отражаемого ими света, судят о нормальных или аварийных режимах. Кроме того, дополнительно измеряют скорость изменения длин волн селективно отражаемого света жидкокристаллических термоиндикаторов

llo поверхности диагностируемого узла и судят о его состоянии посредством сравнения с эталонной скоростью, полученной при предварительных испытаниях. 1 з.п. ф-лы, изменение его цвета от бледно-красного (нижнего переходного значения) до синего (верхнего переходного значения). При работе холодильной установки на заданном режиме механик, обслуживающий эту установку, фиксирует цвет жидкокристаллических термоиндикаторов и сравнивает его с указанными цветами реперных меток для нормального и аварийного режимов. Таким образом определяют состояние установки.

При длительном времени выхода на режим и других отклонениях в работе установки механик визуально по секундомеру либо с использованием пирометра определяет скорость изменения цветов жидкокристаллических термоиндикаторов, т.е, скорость изменения температур в информативных зонах диагностируемых узлов, Сравнивая полученные значения изменения скоростей температур со значениями, определенными при тарировочных испытаниях, судят о сте1606824 пени дефектности узла. При тарировочных испытаниях диапазон изменения параметров устанавливают при определенных колебаниях нагрузки и условиях окружающей среды.

Составитель В.Добротворцев

Техред M,Moðãåíòàë Корректор Н.Король

Редактор А.О ар

:Заказ 3543 Тираж 450 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Формула изобретения

1. Способ диагностирования холодильных установок путем установки датчиков температуры в информативных зонах диагностируемого узла, отличающийся тем, что, с целью повышения точности диагностирования, в качестве датчиков температуры используют жидкокристаллические термоиндикаторы, устанавливаемые на поверхности узла, вдоль которых наносят реперные метки, и по сопоставлению с ними цвета термоиндикаторов, соответствующего длине волны селективно отражаемого

5 ими света, судят о нормальных или аварийных режимах.

2. Способпоп,1, отличающийся тем, что дополнительно измеряют скорость изменения длин волн селективно отра10 жаемого света жидкокристаллических термоиндикаторов по поверхности диагностируемого узла и судят о его состоянии посредством сравнения с эталонной скоростью, полученной при предварительных ис15 пытаниях,
