Устройство для определения герметичности манжетного уплотнения

Устройство для определения герметичности манжетного уплотнения

Иллюстрации

Показать все

Реферат



Изобретение относится к испытательной технике и позволяет повысить информативность путем раздельного определения герметичности внутренней и наружной губок. Устройство содержит крышки 1, 3, герметично установленные на стенке 2 корпуса. В крышке 3 выполнено гнездо для установки манжеты. Кольцевой фиксатор 5 герметично устанавливается на крышку 1 и скошенным торцом, обращенным к цилиндрической поверхности гнезда или к стенке 2, контактирует поочередно с соответствующей губкой. С одной стороны гнезда создается давление контрольной среды, а с другой устанавливается утечкомер. Фиксатором 5 сначала фиксируют внутреннюю губку, создают давление контрольного газа и определяют величину этого давления, при котором утечкомер показывает утечку через наружную губку. Затем фиксатором 5 фиксируют наружную губку и операции контроля повторяют. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК рц Г 01 M 3/26

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР! (21) 4643119/25-28 (22) 25.01.89 (46) 15.11.90. Бюл. М 42 (71) Днепропетровский металлургический институт (72) 3.П.Бобриков, В.А.Вороников и А.А.Заяц (53) 620.165.29(088,.8) (56) Авторское свидетельство СССР

Ф 292089, кл. С 01 M 3/26, 1.968.

I (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ

ГЕРМЕТИЧНОСТИ МАНЖЕТНОГО УПЛОТНЕНИЯ (57) Изобретение относится к испытательной технике и позволяет повысить информативность путем раздегьного определения герметичности внутренней и наружной губок. Устройство содержит крышки 1, 3, герметично ус„„ЯО„, 160 8 5 А1

2 тановленные на стенке 2 корпуса. В крышке 3 выполнено гнездо для установки манжеты. Кольцевой фиксатор 5 герметично устанавливается на крышку

1 и скошенным торцом, обращенным к цилиндрической поверхности гнезда . или к стенке 2, контакирует поочередно с соответствующей губкой. С одной стороны гнезда создается давление контрольной среды, а с другой устанавливается утечкомер. Фиксатором 5 сначала фиксируют внутреннюю губку, создают давление контрольного газа и определяют величину зтого давления, при котором утечкомер показывает утечку через наружную губку. Затем фиксатором 5 фиксируют наружную губку и операции контроля повторяют.

1 ил.

1606895

Изобретение относится к испытательной технике и может быть исполь25 эовано для контроля герме.тичности манжетного уплотнения с развитыми наружными и внутренними губками.

Цель изобретения — расширение информативности путем разпельного определения негерметичности внутренних и наружных губок. 10

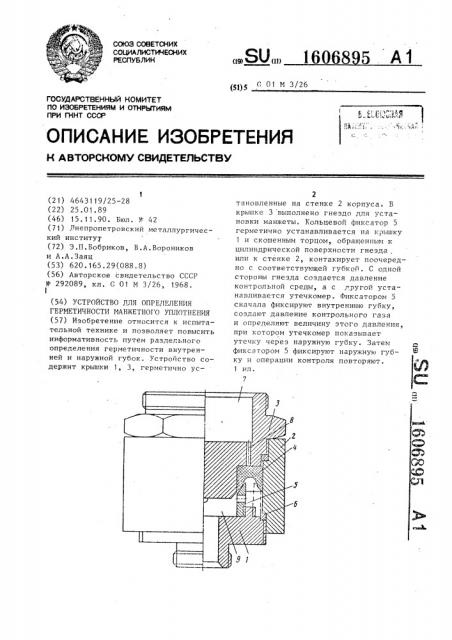

На. чертеже изображена схема устройства для определения герметичности манжетного уплотнения.

Устройство содержит первую крышку 1, боковую цилиндрическую стенку

2, вторую крышку 3 с гнездом для манжеты 4, кольцевой фиксатор 5 и эластичные уплотнительные кольца 6. Манжета 4 посажена на цилиндрический. выступ и кольцевую поверхность вто- 20 рой крьш ки 3, наружной губкой контактирует с боковой стенкой 2, которая навинчена на крышку 3 и снабжена на стыке с ней уплотнительным кольцом 6.

На первой крышке 1 герметично установлен первым торцом при помощи резьбы кольцевой фиксатор 5, оснащенный кольцевым упором для прижима губки, который выполнен в виде скоса конической поверхности. Кольцевой фиксатор 5,цля поджатия внутренней губки манжеты 4 оснащен отверстиями для прохода рабочего газа, который поступает из-под раскрывающейся внешней губки манжеты 4, а скос обращен в сторону цилиндрической поверхности гнезда. Первая крышка 1 соединена при помощи резьбы с боковой стенкой 2 и снабжена на стыке уплотнительным кольцом 6. К горловине крышки 3 пристыкован трубопровод для

40 подачи испытательного газа (не показан), а к горловине крышки 1 пристыкован трубопровод прибора для регистрации нарушения герметичности (не по- 45 казан). Скос кольцевого фиксатора 5 при поджатии наружной губки выполнен в сторону стенки 2.

Присоединение трубопроводов осуществляется, например, при помощи накидных гаек.

Устройство работает следующим образом.

Устройство собирают согласно схеме, приведенной на чертеже, контролируя гарантированное прижатие упором кольцевого фиксатора 5 одной из губок манжеты 4 к уплотняемой поверхности. К горловине крышки 3 присоепиняют трубопровод от источника испытательного газа, снабженный манометром, который оснащен шкалой с необходимой точностью градуировки, а к горловине крышки 1 присоединяют трубопровод, соединенный с прибором для регистрации разгерметизации, например, утечкомером с заданной точностью определения концентрации испытательного газа. После этого начиная с некоторого начального небольшого значения давления в герметичную полость 7 подают испытательный газ. При плавном увеличении давления испытательный газ, проходя по каналу 8 под основание манжеты 4, при достижении определенного значения отжимает испытуемую губку манжеты 4 и поступает через отверстия кольцевого фиксатора 5 (или непосредственно) в герметичную полость 9 корпуса, откуда через горловину крышки попадает по трубопроводу в утечкомер. В момент регистрации разгерметизации стыка губки с уплотняемой поверхностью при помощи утечкомера отмечают показание манометра. Давление, зафиксированное на манометре, соответствует среднему давлению поджатия губки к уплотняемай поверхности.

После определения давления поджатия одной губки меняют кольцевой фиксатор 5 и аналогично испытывают другую губку. Затем сравнивают значения давления поджатия для обеих губок и делают вывод о целесообразности применения данной манжеты 4.

Предлагаемое устройство позволяет раздельно определять поджатие внешней и внутренней губок манжеты 4, т.е. минимальное давление, при кото1 ром манжетное уплотнение теряет герметичность, и давление поджатия губки, считающейся критичной. Степень герметичности обеих губок позволяет свидетельствовать о конструктивном совершенстве и рациональности применения манжеты 4.

Кроме того, применение предлагаемого устройства обеспечивает проведение испытаний в полном диапазоне возможных точностей измерения, в зависимости от применения испытательной среды и прибора для регистрации нарушения Герметичности, а также позволяет испытывать широкую номенклатуру манжет 4 эа счет применения боко16068 вых цилиндрических стенок различного типоразмера.

Формула и з обретения

Составитель Л.Вихляев

Редактор Л.Пчолинская Техред H.Коданич Корректор M.Ïoæî

Заказ 3546

Тираж 447

Подписное

БНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101

Устройство для определения герметичности манжетного уплотнения с внутренней и наружной губками, содержащее цилиндрический корпус, первую крышку, герметично установленную на корпусе, вторую крышку с гнездом для уплотнения, источник контрольного давления, соединенный через проточку во второй крышке с гнездом, и утечкомер, соединенный с полостью корпуса между крышками, о т л и ч аю щ е е с я тем, 95

6 что, с целью расширения информативности путем раздельного определения негерметичности внутренней и наружной губок, вторая крышка закреплена на корпусе герметично, а устройство снабжено кольцевым фиксатором, выпол. ненным в виде полого цилиндра, одним торцом герметично установленного на первой крышке соосно ей и имеющего скос на втором торце, обращенном в сторону цилиндрической поверхности гнезда крьппки или в сторону внутренней стенки корпуса, а также имеющего сквозное отверстие в стенке в том случае, когда скос обращен в сторону гнезда.
